Ошибка «Проверь двигатель» на Тойоте Королла – что делать?

Практически каждый автомобилист на своей практике сталкивался с такой проблемой как: «Check engine» или «Проверь двигатель». Данная ошибка очень часто возникает у французских, японских, корейских автомобилей. В данной статье мы опишем основные причины загорания данной ошибки и поможем устранить ошибку «проверь двигатель» на Тойоте Королле.

Наиболее распространенные 5 причин ошибки

Наиболее распространенными неполадками при возникновении данной ошибки являются:

Давайте рассмотрим каждую из причин немного подробнее. Кислородный датчик – это часть системы, которая занимается отработкой выхлопных газов. Этот датчик помогает контролировать расход топлива. Неисправность данного датчика принимается как неисправность двигателя. То есть система не может качественно рассчитать уровень подачи топлива и именно из-за этого происходит ошибка. Большинство моделей Короллы обладают от 2 до 4 такими датчиками, поэтому мы должны знать, что ошибка из-за них возможна.

Следующий вариант – это неплотно закрытый топливный бак. На горловине бака у любого современного автомобиля имеется датчик, который отвечает за плотностью ее закрытия. Так если горловина будет закрыта неплотно, компьютер автомобиля принимает это как ошибку двигателя. Поэтому перед тем как страдать из-за неисправности, стоит проверить крышку.

Третьим вариантом, может быть катализатор выхлопных газов. Когда он приходит в негодность, двигатель автомобиля теряет свою мощность и из-за этого компьютер автомобиля может также показывать ошибку, так как потеря мощности это весомая причина для включения ошибки. Потеря означает какую-то неисправность.

Датчик расхода воздуха регулирует количество воздуха подаваемого в топливо для дальнейшего запуска их в цилиндры двигателя. Неисправный датчик подачи воздуха может привести к увеличению расхода топлива, а также к снижению мощности двигателя, поэтому бортовой компьютер может рассматривать данную неисправность как ошибку двигателя.

Вышедшие из строя свечи зажигания также могут стать одной из причин неисправности двигателя. Процесс неправильного зажигания в цилиндрах двигателя приводит, как правило, к ошибке, которую выдает компьютер. Замена свечей или их регулировка сможет исправить проблему и устранить ошибку компьютера.

Вот такие вот основные причины появления ошибки «Check engine» или «Проверь двигатель» на Тойоте Королле. Однако для более точного выяснения проблемы мы можем воспользоваться само диагностикой.

Самостоятельная диагностика ошибки «Check engine» на Тойоте Королле

Самодиагностика – это простой и очень быстрый способ устранения ошибок и нахождения их причин. Для ее проведения нам понадобится смартфон – в нашем случае это телефон Samsung функционирующий на Android. Также нам понадобится ОВD2-ВТ – это специальный адаптер, который по беспроводному соединению с телефоном позволяет расшифровывать и устранять коды ошибок. Все это удовольствие обойдется вам в 1000 рублей. Именно столько стоит адаптер, который подключается непосредственно в диагностический разъем находящийся под приборной панелью со стороны водителя.

Итак, у нас есть неисправный автомобиль, мы купили ELM и у нас есть телефон. Что дальше? А дальше нам потребуется настроить нашу технику. Начать стоит с установки программного обеспечения на свой телефон. Мы будем использовать такую программу как «Torque. По названию вы с легкостью можете найти ее на Андроид-Маркете, там же ее скачать и установить в свое мобильное устройство.

На самом деле в данном магазине приложений имеется огромная масса подобных программ, но мы выбрали эту благодаря ее удобствам. Данную программу можно целиком и полностью настроить под себя. Настройка показателей, которые будут выводиться при диагностике, возможность расшифровки колов и сброса ошибок – все это имеется в данном приложении. Программа проста и имеет приятный пользовательский интерфейс. Самым сложным в данной программе является заполнение данных о тестируемом автомобиле. Кстати стоит заметить, что для тестирования подходят не только Короллы, но и другие автомобили, в том числе марки и модели.

Давайте приступим непосредственно к самодиагностике. Мы установили программу, после этого нам необходимо вставить адаптер в специальный диагностический разъем. На фотографии показанной ниже имеется специальный разъем – он выделен красным кругом.

Телефон вставляем на подставку если такая конечно имеется. Далее нам необходимо завести автомобиль и включить Bluetooth на телефоне.

После того как Bluetooth включен запускаем программу на телефоне. Через несколько минут программа загрузится и начнет передавать данные с адаптера на телефон. Который в свою очередь будет выводить параметры двигателя на экран телефона. На фотографии расположенной ниже показа главный рабочий экран программы.

Для того что бы нам продиагностировать свой двигатель и понять наконец почему горит лампочка «Проверь двигатель» нам необходимо перейти с главного стола в соответствующий раздел программы, узнать его не трудно, сделать это можно даже по значку двигателя. Нажав на него, программа начинает автоматически считывать память ЭБУ. При сканировании выявлятся ошибки, если они конечно имеются, которые выводятся путем указания кодов и их описания. После чего если имеется доступ к сети интернет программа позволяет вам узнать по выведенным ошибкам больше информации и понять в чем же на самом деле причина вашей неисправности. Ну и наконец после того как вы выяснили в чем проблема, программа дает вам возможность стереть все ошибки из памяти. После отчистки памяти компьютера ошибка исчезает и лампочка «Чек» перестает гореть на приборной панели и раздражать вас. Ниже в данный процесс показан в картинках для большего удобства.

Читайте также:  Свечи накала дизельных двигателей

Итак, процесс проверки двигателя вашего автомобиля завершен вы знаете ее причину и уверенно можете заниматься ремонтом того узла, который стал неисправным. А лампочка, полностью перестат гореть. В общем отличная программа для того, что бы решать подобны проблемы с двигателем. Однако огорчает тот момент, что при помощи такого адаптера можно продиагностировать только двигатель, то есть нельзя будет провести диагностику АБС или других узлов и систем автомобиля.

Стоит также знать, что сброс горящей лампочки не всегда возможен, так как возможно что у вас действительно имеется серьезная неисправность двигателя. Так программа сможет только показать неисправность, а сбросить ошибку она сможет только после ремонта, то есть после того, как причина ошибки будет действительно устранена.

На этом все. Вопрос достаточно нервозный, однако есть и свои плюсы. Например цена вопроса, а также возможность самостоятельно выяснить причину и устранить ее, если конечно же вы разбираетесь в своем авто. Всем удачи, и поменьше проблем с вашими любимцами.

Источник

alexsandr081 › Блог › Диагностика двигателей TOYOTA

Любой современный автомобиль, имеющий блок управления двигателем, оборудован системой самодиагностики.
Она представляет собой следующее. При отклонении показаний любого датчика от параметров, заложенных в компьютер, этот датчик отключается
и включается обходная программа. Когда датчик снова станет исправным, обходная программа снимется, и двигатель заработает штатно. Пока будет
включена обходная программа, на табло будет гореть лампочка с надписью “CHECK” или с изображением двигателя (не у всех моделей), если неисправность
произошла в двигателе. При устранении неисправности лампочка (желтого цвета) погаснет. Но информация о том, что была неисправность, заносится
в память компьютера, и, если питание компьютера не отключалось (например, при снятии аккумуляторной батареи постоянное питание компьютера исчезает),
эту информацию можно прочесть на панели приборов (Toyota) или на самом компьютере (Nissan). Есть неисправности, при которых двигатель глохнет,
а есть такие, при которых все в работе двигателя на первый взгляд нормально, но, например, повышен расход топлива, или появился какой-то
провал при увеличении оборотов и т.д. В любом случае загорится лампочка “CHECK” и неисправность, вернее, ее код, будет занесена в память компьютера.
Эта система очень удобна для диагностики случайных сбоев в работе двигателя. Например, на ходу двигатель заглох, но, пока вы вспоминали
маму своей машины, что-то случилось на небесах, и двигатель снова запускается и работает. Проверяй — не проверяй — все в нем исправно.
Но что-то ведь было. И вот это “что-то” однозначно определено и занесено в память.

Порядок диагностики:
У автомобилей Toyota под капотом есть диагностический разъем. Это пластмассовая прямоугольная коробочка, расположенная обычно слева по ходу автомобиля, на ней написано “DIAGNOSTIC”. Откройте эту коробочку и с обратной стороны, на крышке вы увидите маркировку выводов. Далее надо взять любой кусок провода и воткнуть его в разъемы так, чтобы замкнуть выводы “ТЕ1″ и “Е1″. После этого садитесь за руль и, включив зажигание и выключив кондиционер и печку, следите за лампочкой “CHECK”. Напоминаем, что на некоторых машинах вместо лампочки “CHECK” есть лампочка с изображением двигателя, это, в общем, одно и то же. После включения зажигания лампочка начнет моргать. Если лампочка непрерывно моргнула 11 и более раз — в памяти ничего нет, можете запускать двигатель, вынимать перемычку и ехать по делам. Если лампочка моргает так: вспышка — пауза — вспышка — длинная пауза — вспышка — это значит, у вас в памяти код 21; если так: вспышка — длинная пауза — вспышка — пауза — вспышка, — то код 12 и так далее. У каждого двигателя фирмы Toyota своя таблица кодов, но они одинаковы, только в одном двигателе не предусмотрен один код, в другом — другой. Кроме того, могут немного отличаться требования проверок, например, в одном двигателе датчик должен выдавать 0,45 вольт, а в другом 0,5 вольт и т.п.

На старых автомобилях фирмы Toyota (старых по году разработки) используется более простая таблица кодов. Код исправного автомобиля — одиночные вспышки (импульсы) длительностью 1 сек с паузой между вспышками (импульсами)
3 сек. А все неисправности определены только десятью кодами.

Для того, чтобы стереть память компьютера, по инструкции к некоторым автомобилям
необходимо вынуть предохранитель “HAZ-HORN”, по другим “STOP” (через первый предохранитель питаются аварийка и звуковой сигнал, а через
второй — сигналы “стоп”). Мы рекомендуем снять минусовую клемму аккумулятора на 30-40 секунд, и тогда все сотрется. При этом сотрется память в
приемнике, в часах, в климатической установке, но с этим ничего не поделаешь. В приведенных таблицах часто указывается “неправильный
сигнал…” того или иного датчика. Это означает, что либо сигнала нет вообще, либо его величина слишком большая. Например, сопротивление
датчика температуры может быть от 200 Ом до 2 кОм, в зависимости от температуры. Но если вы поставите датчик с сопротивлением 150 Ом (от
другого двигателя, например), то блок EFI воспримет это как короткое замыкание и отключит его. Если вы установите датчик, сопротивление
которого будет выше 2 кОм, блок решит, что это обрыв и, также отключив датчик, включит обходную программу. Все замыкания, плохие контакты,
обрывы в проводах, соединительных разъемах также приводят к тому, что сигнал на компьютер идет “неправильный”.

Читайте также:  Очиститель двигателя в бак

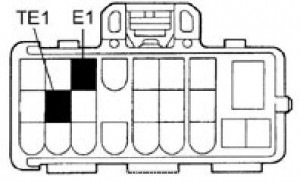

Контакты “Е1″ и “ТЕ1 ” перемыкаются любой проволочкой. На обратной стороне крышки, закрывающей диагностическую колодку, есть маркировка всех выводов. Вывод “Е1″ — корпус. На старых моделях Toyota с впрыском, где нет квадратного разъема диагностики, есть двухконтактная свободно висящая желтая фишка с надетым (иногда) резиновым колпачком. Два ее контакта и есть выводы “Е1 “и “ТЕ1 “. Можно посоветовать использовать пробник (лампочку с проводом) на 12 вольт, замкнув один конец которого на корпус автомобиля, вторым концом по очереди касаться всех “бесхозных” разъемов. Когда вы попадете на “ТЕ1″, то при включенном зажигании лампочка на щитке приборов с изображением двигателя погаснет и начнет выдавать код записанной неисправности. При перемыкании выводов “Е1″ и “ТЕ1″ выключается режим диагностики не только блока EF1, но и некоторых других блоков.

Таблица кодов неисправностей двигателей фирмы Toyota (код/неисправность)
11. Нет питания на блок EFI
12. Нет сигнала от датчика оборотов двигателя
13. Нет сигнала от датчика оборотов двигателя при оборотах более 1000 об/мин
14. Нет сигнала от “минуса” катушки зажигания
16. Нет сигнала на блок управления коробки-автомата от самого блока EFI
21. Неправильный сигнал отдатчика кислорода
22. Неправильный сигнал отдатчика температуры двигателя (THW)
23. Неправильный сигнал от датчика температуры всасываемого воздуха (ТНА)
24. Неправильный сигнал от датчика температуры всасываемого воздуха (ТНА)
25. Слишком бедная смесь из-за неправильной работы управляющих клапанов
26. Слишком богатая смесь из-за неправильной работы управляющих клапанов
27. Неправильный сигнал от датчика кислорода
28. Неправильный сигнал отдатчика кислорода
31. Неправильный сигнал от “считалки” количества всасываемого воздуха, если ее нет, то от датчика вакуума во впускном коллекторе
32. Неправильный сигнал от “считалки” количества всасываемого воздуха
35. Неправильный сигнал от датчика клапана компенсации атмосферного давления
41. Неправильный сигнал отдатчика положения дроссельной заслонки
42. Неправильный сигнал отдатчика скорости автомобиля
43. Нет стартерного сигнала (STA) при оборотах более 800 об./мин
51. Нет сигнала “neutral” (или включен кондиционер при проверке) или нет сигнала “IDL”
52. Неправильный сигнал от шок-сенсора
53. Неисправность блока EFI
71. Неправильный сигнал отдатчика клапана EGR
72. Сигнал отключения топлива

В приведенных выше таблицах часто указывается “неправильный сигнал…” того или иного датчика. Это означает, что либо сигнала нет вообще, либо его величина слишком большая. Например, сопротивление датчика температуры может быть от 200 0м до 2 кОм, в зависимости от температуры. Но если вы поставите датчик с сопротивлением 150 0м (от другого двигателя, например), то блок EFI воспримет это как короткое замыкание и отключит его. Если вы установите датчик, сопротивление которого будет выше 2 кОм, блок решит, что это обрыв и, также отключив датчик, включит обходную программу. Все замыкания, плохие контакты, обрывы в проводах, соединительных разъемах также приводят к тому, что сигнал на компьютер идет “неправильный”.

Источник

Коды ошибок Toyota

Все ошибки TOYOTA 4RUNNER, ALLEX, ALLION, ALPHARD, ALTEZZA, ARISTO, AURION, AURIS, AVALON, AVENSIS, AYGO, BB, BELTA, BLADE, BREVIS,CALDINA, CAMI, CAMRY, CELICA, CELSIOR, CENTURY, COROLLA, ECHO, ESTIMA, FJ CRUISER, FORTUNER, FUNCARGO, GT86, HARRIER, HIACE, HIGHLANDER, HILUX, INNOVA, IPSUM, iQ, ISIS, IST, KLUGER HYBRID, KLUGER V, LAND CRUISER, LAND CRUISER PRADO, MARK, MARK X, MATRIX, MR 2, NADIA, NOAH, OPA, PASSO, PLATZ, PREMIO, PREVIA, PRIUS, PROBOX, PROGRES, RACTIS, RAUM, RAV4, RUSH, SAI, SEQUOIA, SIENNA, SIENTA, SOLARA, TACOMA, TUNDRA, URBAN CRUISER, VANGUARD, VELLFIRE, VENZA, VERSO, VITZ, VOLTZ, VOXY, WILL CYPHA, WILL VS, WINDOM, WISH, YARIS.

Ошибки Toyota по протоколу OBDI. Самодиагностика.

Бензиновые двигатели

13 — Датчик положения коленчатого вала (P0335, P1335)

14 — Система зажигания, катушка №1 (P1300) и №4 (P1315)

15 — Система зажигания, катушка №2 (P1305) и №3 (P1310)

16 — Система управления АКПП

18 — Система VVT-i — фазы (P1346)

19 — Датчик положения педали акселератора (P1120)

19 — Датчик положения педали акселератора (P1121)

27 — Кислородный датчик №2

31 — Датчик абсолютного давления (P0105, P0106)

34 — Система турбонаддува

35 — Датчик давления турбонаддува

36 — Датчик CPS (P1105)

39 — Система VVT-i (P1656)

41 — Датчик положения дроссельной заслонки (P0120, P0121)

43 — Сигнал стартера

47 — Датчик положения дополнительной дроссельной заслонки

49 — Датчик давления топлива (D-4) (P0190, P0191)

51 — Состояние выключателей

53 — Сигнал детонации

Читайте также:  Размер двигателя узам 3317

55 — Датчик детонации №2

58 — Привод SCV (D-4) (P1415, P1416, P1653)

59 — Сигнал VVT-i (P1349)

71 — Система EGR (P0401, P0403)

78 — ТНВД (D-4)

89 — Привод ETCS (P1125, P1126, P1127, P1128, P1129, P1633)

92 — Форсунка холодного пуска (D-4) (P1210)

97 — Форсунки (D-4) (P1215)

Дизельные двигатели

12 — Датчик положения коленчатого вала

13 — Датчик частоты вращения

14 — Клапан регулировки угла опережения впрыска

15 — Сервопривод дроссельной заслонки

17 — Сигнал блока управления

18 — Электромагнитный перепускной клапан

19 — Датчик положения педали акселератора

22 — Датчик температуры охлаждающей жидкости

24 — Датчик температуры воздуха на впуске

32 — Корректирующие резисторы

35 — Датчик давления наддува

39 — Датчик температуры топлива

42 — Датчик скорости автомобиля

96 — Датчик положения клапана EGR

11 — Норма

37 — Датчик частоты вращения входного вала АКПП (Р1705)

38 — Датчик температуры рабочей жидкости АКПП

44 — Датчик скорости (или датчик частоты вращения заднего выходного вала)

46 — Соленоид управления давлением гидроаккумулятора (Р1765)

61 — Датчик скорости (или датчик частоты вращения переднего выходного вала)

67 — Датчик частоты вращения входного вала АКПП

68 — Соленоид управления муфтой блокировки гидротрансформатора

73 — Соленоид муфты блокировки межосевого дифференциала

11 — Обрыв цепи реле электромагнитного клапана

12 — Короткое замыкание в цепи реле э/м клапана

13 — Обрыв в цепи реле электронасоса

14 — Короткое замыкание в цепи реле электронасоса

21 — Обрыв или короткое замыкание в э/м клапане переднего правого колеса

22 — Обрыв или короткое замыкание в э/м клапане переднего левого колеса

23 — Обрыв или короткое замыкание в э/м клапане заднего правого (левого) колеса

24 — Обрыв или короткое замыкание в э/м клапане заднего левого (правого) колеса

31 — Неисправность датчика частоты вращения переднего правого колеса

32 — Неисправность датчика частоты вращения переднего левого колеса

33 — Неисправность датчика частоты вращения заднего правого колеса

34 — Неисправность датчика частоты вращения заднего левого колеса

41 — Слишком высокое или слишком низкое напряжение аккумуляторной батареи

43 — Неисправность в цепи датчика замедления

44 — Обрыв или короткое замыкание в цепи датчика замедления

49 — Обрыв в цепи выключателя стоп-сигналов

51 — Короткое замыкание или обрыв цепи питания электронасоса

71 — Низкий уровень сигнала от датчика частоты вращения переднего правого колеса

72 — Низкий уровень сигнала от датчика частоты вращения переднего левого колеса

73 — Низкий уровень сигнала от датчика частоты вращения заднего правого колеса

74 — Низкий уровень сигнала от датчика частоты вращения заднего левого колеса

75 — Неправильное изменение сигнала от датчика частоты вращения переднего правого колеса

76 — Неправильное изменение сигнала от датчика частоты вращения переднего левого колеса

77 — Неправильное изменение сигнала от датчика частоты вращения заднего правого колеса

78 — Неправильное изменение сигнала от датчика частоты вращения заднего левого колеса

79 — Неисправность датчика замедления

98 — Датчик разрежения в вакуумном усилителе тормозов (C1200) колеса

Системы безопасности (SRS)

11 — Воспламенитель ПБ водителя (замыкание на массу)

12 — Воспламенитель ПБ водителя (замыкание на питание)

13 — Воспламенитель ПБ водителя (замыкание в цепи)

14 — Воспламенитель ПБ водителя (разрыв в цепи)

15 — Передний правый датчик SRS (замыкание или разрыв в цепи)

15 — Передний правый датчик SRS (замыкание на массу или питание)

16 — Передний левый датчик SRS (замыкание или разрыв в цепи)

16 — Передний левый датчик SRS (замыкание на массу или питание)

31 — Неисправность блока управления SRS

51 — Воспламенитель ПБ пассажира (замыкание на массу)

52 — Воспламенитель ПБ пассажира (замыкание на питание)

53 — Воспламенитель ПБ пассажира (замыкание в цепи)

54 — Воспламенитель ПБ пассажира (разрыв в цепи)

61 — Воспламенитель преднатяжителя ремня водителя (замыкание на массу)

62 — Воспламенитель преднатяжителя ремня водителя (замыкание на питание)

63 — Воспламенитель преднатяжителя ремня водителя (замыкание в цепи)

64 — Воспламенитель преднатяжителя ремня водителя (разрыв в цепи)

71 — Воспламенитель преднатяжителя ремня пассажира (замыкание на массу)

72 — Воспламенитель преднатяжителя ремня пассажира (замыкание на питание)

73 — Воспламенитель преднатяжителя ремня пассажира (замыкание в цепи)

74 — Воспламенитель преднатяжителя ремня пассажира (разрыв в цепи)

Полный привод (4WS)

11 — Электронный блок управления 4WS

12 — Неисправность главного электродвигателя заднего рулевого механизма

13 — Неисправность привода управления рулевым механизмом

21 — Короткое замыкание в системе главного электродвигателя

22 — Разрыв цепи в системе главного электродвигателя

23 — Блокировка главного электродвигателя

24 — Неисправность в работе главного электродвигателя

31 — Разрыв в системе электродвигателя заднего хода

32 — Неисправность в работе электродвигателя заднего хода

41 — Неисправность датчика частоты вращения левого переднего колеса

42 — Неисправность датчика системы 4WS

43 — Неверная работа датчика системы 4WS
