Двигатель серии Д 240: характеристики, неисправности и тюнинг

Начиная с 1974 года, с конвейера Минского тракторного завода сходит универсальный колёсный трактор марки МТЗ 80. Конструкция разрешает использовать машину в областях: сельское хозяйство, строительство, жилищная сфера. Среди колёсных тракторов, модель распространена, поскольку количество выпущенной техники превосходит конкурентов.

Причина популярности технического средства, применение надёжной и в то же время простой силовой установки, роль которой выполнял двигатель Д240. Конструкция агрегата проста, не требует сложных условий по уходу, используется в температурных диапазонах как южных, так и северных широт. Кроме того, приемлемая цена двигателя и установка на Д240 ассортимента навесного оборудования делает устройство доступным для массы покупателей.

Трактор МТЗ 82.1 с навесным оборудованием:

МТЗ 82.1

Технические характеристики

Отправить на email

ПАРАМЕТРЫ ЗНАЧЕНИЕ
Материал блока цилиндров чугун
Система питания Прямой впрыск
Тип рядный
Рабочий объем, л 4.75
Мощность, л. с. 80
Количество цилиндров 4
Количество клапанов на цилиндр 2
Ход поршня, мм 125
Диаметр цилиндра, мм 110
Степень сжатия 16
Топливо Дизельное топливо
Расход топлива Не более 238 литров в час

Двигатель устанавливался на трактор МТЗ 80 и его модификации.

Обслуживание двигателя Д 240

Д 240 имеет высокие технические характеристики, и отличается надежностью при условии своевременного обслуживания. Для обслуживания необходимо:

СПРАВКА: Для облегчения процедуры замены масла необходимо прогреть двигатель до рабочей температуры. Это понизить степень вязкости смазочного материала и позволит быстро слить его из картера.

Описание


Это классическая четырехцилиндровая модификация дизельного мотора, которая имеет усиленный блок цилиндров, а благодаря наличию воздушного охлаждения существенно упрощается и его конструкция. Этот атмосферный силовой агрегат отличается повышенной надежностью и при этом прост в обслуживании. Его ремонтопригодность позволяет выполнять ремонт даже в полевых условиях.

За счёт наличия у двигателя прямого впрыска топлива обеспечивается необходимая тяга и отличные мощностные характеристики. Мотор имеет электростартерный пуск, что позволило существенно упростить эксплуатацию трактора МТЗ-80 в зимнее время года, когда могли отмечаться проблемы с пуском дизельного двигателя.

Еще одной конструктивной особенностью этого мотора является неразделенная камера сгорания, а также образование объемно-пленочной рабочей смеси. При этом впуск топливной смеси в камере сгорания осуществляется следующим образом. Часть топлива распыляется в максимально возможный объем камеры сгорания, тогда как другая ее часть растекается по поверхности цилиндра, создавая необходимую тонкую плёнку. В результате подобных технологий обеспечивается максимально возможная мощность и эффективное сгорание топлива, что улучшило динамические характеристики этого силового агрегата.

Сама камера сгорания имеет оригинальную шаровую форму, что улучшило смешивание воздуха и топлива, образуя внутри камеры сгорания вихревые воздушные потоки. Мощность мотора Д 240 составляет 80 лошадиных сил, что достигается при 2200 оборотах коленвала в минуту. При этом двигатель отличается должной приемистостью, гарантируя трактору необходимую мощность и тягу.

Блок цилиндров Д 240 отливался из высокопрочного серого чугуна. Использование такого материала позволяет полностью избежать появления температурных деформаций силового агрегата при перегреве мотора. Головка блока цилиндров крепится к блоку при помощи 16 удлиненных шпилек. Следует сказать, что шпильки закручивались с помощью динамометрического ключа, что необходимо учитывать при выполнении ремонтных работ.

Отметим, что у данной модификации двигателя использовалась специальная конструкция клапанного механизма, которая позволяла защитить клапана при обрыве цепи ГРМ. Тем самым повышались показатели надежности двигателя, а сам мотор мог эксплуатироваться в течение длительного времени без необходимости выполнения капитального ремонта.

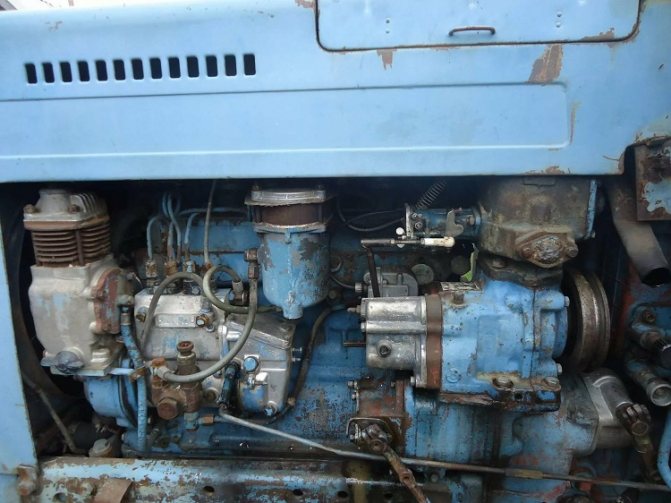

Мотор Д-240 Установка двигателя в тракторе

Компоненты агрегата

Нормальное функционирование агрегата обусловлено комплексной работой компонентов.

Система охлаждения дизеля Д240:

Система охлаждения Д240

Система смазки дизеля Д240:

Система смазки Д240

Неисправности

Система смазки двигателя Д 240

Смазка кривошипно-шатунного механизма осуществляется маслом под давлением. Шестерёнчатый насос нагнетает давление масла в каналы расположенные в блоке цилиндров.

По каналам масло поступает к подшипникам скольжения и деталям газораспределительного механизма.

Смазочный материал под давлением разбрызгивается под клапанной крышкой. Клапанный механизм смазывается маслом под давлением. Во избежание быстрого износа толкателей клапанов, коромысла оборудованы каналами для подачи смазочного материала. После разбрызгивания масло стекает в картер силового агрегата.

Запуск двигателя

Силовая установка запускается:

Тюнинг


Имеется возможность увеличения мощности силового агрегата до отметки порядка 100 лошадиных сил путём установки на двигатели Д 240 турбины и новой системы подачи топлива.

В специализированных магазинах можно найти уже готовый комплект переоборудования под турбину, который включает необходимые крепежи, сам турбонаддув, новый масляный и топливный насос. Подобный тюнинг позволит существенно увеличить мощность силового агрегата практически без потери надежности мотора.

Неисправности двигателя Д240- способы устранения

В процессе эксплуатации установки выявляются дефекты, связанные с недоработкой механизма. При использовании мотора Д240 периодически происходят такие сбои:

Поведение Действие
Силовой агрегат не заводится.
Попадание атмосферы в механизмы, отвечающие за поставку топлива. Устранить воздушные пробки, заполнить пустоты горючим.
Элементы очистки горючего засорены. Очистить и промыть фильтры, если надо, поменять.
Эксплуатация холодного, не достаточно прогретого силового агрегата. Подогрейте подаваемый в цилиндр воздух, использую подогреватель. Залейте в радиатор мотора горячую жидкость.
Повышенная вязкость горючего. Слейте старое горючее, залейте новое, зимнее.
Стартер не прокручивает мотор. Демонтируйте стартер, проведите ремонт.
Работа силового агрегата сопровождается сбоями.
Попадание атмосферы в механизмы, отвечающие за поставку топлива. Устранить воздушные пробки, заполнить пустоты горючим.
Отверстия форсунки забиты, игла залипает. Очистите распылитель от нагара, если надо, замените.
Засорение элементов, фильтрующих топливо. Проведите очистку, если надо, замену.
Выход струи горючего происходит с малой силой. Провести регулировку, увеличить силу струи.
Клапан, обеспечивающий давление горючего, даёт течь. Демонтируйте деталь, очистите, замените.
Работа клапана головки цилиндров сопровождается сбоями. Демонтируйте головку, почистите деталь от нагара.
Износ поршней, цилиндров и других деталей группы. Проведите ремонт агрегата.
Агрегат Д240 дымит:
Чёрный дым
Превышена нагрузка. Переключить передачу на низшую.
Отверстия форсунки забиты, игла залипает. Очистите распылитель от нагара, если надо, замените.
В агрегат подаётся мало воздуха. Диагностика и обслуживание фильтрующего элемента.
Нарушены настройки помпы. Регулировка помпы.
Сбита настройка шестерён распределения. Установить детали, по нанесенным рискам.
Белый выхлоп.
Компрессия установки не соответствует норме. Регулировка места соприкосновения клапана и седла. Притереть детали, заменить пришедшие в негодность.
В дизеле присутствует вода. Слить горючее, залить свежее.
Сизый выхлоп.
Сгорание смазки с горючим. Проверить, сколько смазки в агрегате, отрегулировать необходимый объём.
Износ поршней, цилиндров и других деталей группы. Проведите ремонт агрегата.
Силовая установка перестаёт работать.
Попадание атмосферы в механизмы, отвечающие за поставку топлива. Устранить воздушные пробки, заполнить пустоты горючим.
Прекращена подача питания. Диагностика на предмет присутствия горючего, работоспособность аппаратуры и фильтров.
Наличие жидкости в горючем. Слейте старое горючее, налейте свежее.
Заедание: поршень, коленчатый, распределительный валы. Проведите диагностику, отремонтируйте.
Агрегат стучит.
Горючее транспортируется с опережением. Корректировка момента, когда начинает подаваться горючее.
Не исправлен распылитель. Провести диагностику, исправить неполадки.
Нарушено место соприкосновения клапана и седла. Необходима регулировка клапанов двигателя Д 240.
Палец и посадочное место в поршне имеют износ. Провести ремонт агрегата.
Износ поршней и гильз цилиндра. Провести ремонт агрегата.
Коленчатый вал, износ: вкладыши, шатунные шейки. Провести ремонт силовой установки.
Агрегат перегревается.
Недостаточный объём охлаждающей жидкости. Доведите уровень жидкости до нормы.
Слабое натяжение привода вентилятора. Проверить натяжение ремня.
Радиатор силовой установки загрязнён. Очистить радиатор.
Система охлаждения содержит много накипи и грязи. Промыть и очистить систему.
Клапан терморегулятора открывается не полностью. Заменить клапан.

Топливная система мотора

Подача горючего осуществляется с помощью топливного насоса, распылителей, трубок, а также фильтрующих элементов. При этом конструкция предусматривает наличие сразу 2-х фильтров, предназначенных для тонкой очистки топлива, а также 1 для грубой. Это позволяет исключить попадание примесей, избежать появления серьезных проблем с двигателем.

Схема двигателя

Чертеж Д-240

Система навесного оборудования

«Беларус» оснащен трехточечной системой задней навески, классической компоновки, с двумя продольными и одной центральной тягами, раскосами и силовым цилиндром для подъема и опускания навески с оборудованием.

Трактор МТЗ-80

Для управления навеской, а также гидравликой навесного и прицепного оборудования трактор оснащен раздельно–агрегатной системой гидравлики, состоящей из шестеренчатого масляного насоса НШ-32 с приводом от двигателя, трехсекционного гидрораспределителя, одного или нескольких гидроцилиндров.

Существует огромное количество различного оборудования для тракторов этой модели, их перечисление займет уйму времени, так как еще в 70–80 годах количество наименований перевалило далеко за 200.

Руководство по ремонту. Обслуживание

Все водители рано или поздно сталкиваются с неисправностями техники. Приведём некоторые типичные проблемы и методы их устранения.

Неисправность Способ решения
Наличие воздуха в топливной системе Продувка системы насосом ручной подкачки
Зависание иглы распылителя форсунки Выявление неисправной форсунки, промывка/замена распылителя, регулировка форсунки
Попадание масла в камеру сгорания Замена деталей гильзо-поршневой группы
Закипание ОЖ Устранение течи ОЖ из системы, очистка радиатора

Устройство

Отдельно стоит рассмотреть устройство трактора, а также его основные элементы.

Коробка передач

На все версии подобного трактора устанавливается 9-ступенчатая КПП, дополнительно оборудованная понижающим редуктором. В сумме это обеспечивает 18 передач для движения вперед, а также 4 для заднего хода. Дополнительно опционально есть возможность установки ходоуменьшителя в ситуациях, когда того требует осуществление работ. Когда при функционировании КПП появляются стуки, пропадающие на иных передачах – это указывает на выкос зубьев, обусловленный разрушение шестерней. Определенные модели, выпускавшиеся в период после 1985 года, комплектовались гидроуправляемой КПП. Это позволяло, не останавливая работу, производить переключение скорости и давало возможность выбирать новую передачу с шагом в 4 диапазона, не снимая при этом сцепления.

Ходовая часть

Здесь стоит отметить, что на МТЗ-80 устанавливался балансирный мост, имеющий специальную полужесткую подвеску, которая позволяет колесам принимать нужное положение. А вот задние колеса смонтированы клеммовыми соединениями непосредственно с ведущими осями. За счет этого они способны менять ширину колеи в установленном диапазоне. Тормоза на трактор устанавливаются дисковые. С целью облегчения поворота руля используется ГУР, работающий по аналогичному принципу с автомобильными вариантами.

Мотор на трактор

Двигатель трактора Беларус

Кабина

На модели МТЗ-80 устанавливается кабина, сделанная из тонколистовой стали. При этом проводится внутренняя обшивка с целью утепления, а также шумоизоляции водительского места. Крепление к остову осуществляется посредством 4 резиновых амортизаторов, которые позволяют снизить тряску, а также вибрацию в процессе работы. У водителя хорошая обзорность за счет панорамного остекления, а также наличия дворников для очистки переднего и заднего стекла. С целью обеспечения притока воздуха возможно открывать крышу либо заднее стекло, зафиксировав его в таком положении. Рулевая колонка в тракторе может регулироваться сразу в нескольких плоскостях.

Для работы в холодное время года существует отопительная система.

Источник

Двигатель Д 240: Устройство и технические характеристики

Двигатель д 240

На модели МТЗ 80 и МТЗ 82 конструкторы Минского тракторного завода установили двигатель д 240. Силовой агрегат неприхотлив к условиям использования и качеству дизельного топлива. При нормальном обслуживании мотор хорошо работает долгое время без дополнительного ремонта.

Характеристики двигателя д 240

МТЗ 80 д 240

Масса двигателя д 240 и его технические характеристики позволяют использовать модель на тракторах среднего тягового класса. Мотор надежен, благодаря чему используется при различных погодных условиях. Двигатель д 240 имеет следующие технические характеристики:

Конструкция силового агрегата

Мотор имеет простую конструкцию. Выполнять обслуживание и ремонт может оператор, имеющий минимальные технические знания. Ремонт мелких неисправностей выполняется в полевых условиях. Двигатель д 240 крутящий момент, которого составляет 28кгс*м, легко справляется с поставленными перед ним задачами.

Газораспределительный механизм

Подача воздуха в камеру сгорания и отвод отработанных газов осуществляется по каналам, расположенным в головке блока цилиндров. Разобщение камеры сгорания от каналов осуществляется клапанами.

гбц д240

Клапанами управляет распределительный вал кулачкового типа. Он имеет привод от шестерни коленчатого вала. Распределительный вал имеет нижнее расположение. При вращении распределительного вала кулачки воздействует на толкатели. Они нажимают на коромысла, установленные на одном валу. Коромысла передают усилия на клапанный механизм.

ВАЖНО: Для нормальной работы газораспределительного механизма необходима регулировка клапанов двигателя д 240.

Система охлаждения

Производитель оборудовал мотор комбинированной системой охлаждения. Осуществляется охлаждение воды и масла. Движение жидкости в рубашке охлаждения осуществляется водяным насосом. Крыльчатка водяной помпы имеет ременной привод от шкива коленчатого вала.

СПРАВКА: Рубашка охлаждения бензинового пускателя соединена с системой охлаждения основного силового агрегата.

При работе силовой установки водяная помпа нагнетает давление жидкости в рубашку охлаждения. В верхней части мотора рубашка охлаждения соединяется патрубком с радиатора. Попадая в радиатор, жидкость охлаждается. Принудительное движение воздушной массы через соты радиатора осуществляется вентилятором с механическим приводом.

Для быстрого прогрева силовой установки в холодное время года радиатор оборудован шторкой. При закрывании шторки частично или полностью перекрывается прохождение воздушной массы через радиатор. Показатели температуры охлаждающей жидкости определяются при помощи термометра. Датчик термометра связан со стрелочным прибором, расположенным в кабине оператора.

Система смазки двигателя Д 240

Смазка кривошипно-шатунного механизма осуществляется маслом под давлением. Шестерёнчатый насос нагнетает давление масла в каналы расположенные в блоке цилиндров.

смазки двигателя д 240

По каналам масло поступает к подшипникам скольжения и деталям газораспределительного механизма.

Смазочный материал под давлением разбрызгивается под клапанной крышкой. Клапанный механизм смазывается маслом под давлением. Во избежание быстрого износа толкателей клапанов, коромысла оборудованы каналами для подачи смазочного материала. После разбрызгивания масло стекает в картер силового агрегата.

Запуск двигателя

Силовая установка запускается:

Устройство электрического стартера включает в себя втягивающее реле. При включении стартера реле вводит шестерню в зацепление с маховиком двигателя. После запуска шестерня движется в обратном направлении под действием силовой пружины. Напряжение питания стартера 12в. Питание стартера осуществляет аккумуляторная батарея.

Читайте также:  Привод для коллекторного двигателя

Некоторые модели оборудованы бензиновым пускателем. Это одноцилиндровый двухтактный мотор. После запуска бензинового мотора шестерня привода вводится в зацепление с маховиком принудительно.

Двухтактный пускатель имеет систему зажигания типа магнето. Запускается одноцилиндровый пускатель электрическим стартером или вручную. Для запуска вручную оператор раскручивает маховик пускателя при помощи ремня.

ИНТЕРЕСНО: Трактора с бензиновым пускателем оборудованы защитой от запуска при включенной передаче. Запуск пускателя при включенной передаче невозможен. Для пуска силового агрегата необходимо установить рычаг коробки переключения передач в нейтральное положение.

Топливная система

Силовая установка оборудована топливным насосом высокого давления, рядного типа. Он необходим для подачи дизельного топлива под высоким давлением в нужный момент к определённому цилиндру.

Насос имеет четыре поршня плунжерного типа. Каждый поршень нагнетает давление для определенного рабочего цилиндра. Такая конструкция снижает нагрузку на поршни и исключает быстрый износ комплектующих насоса.

тнвд д240

Подача дизельного топлива в рабочие камеры насоса осуществляется механической помпой. Она установлена на корпусе изделия и имеет привод от вала кулачкового типа. Помпа оснащена рукояткой ручной подкачки дизельного топлива.

ВНИМАНИЕ: Регулировка топливного насоса высокого давления осуществляется на специализированном оборудовании. Самостоятельная регулировка ТНВД может привести к некорректной работе силовой установки или полному выходу узла из строя.

Горючее, перед тем как попасть в топливный насос высокого давления, проходит двухступенчатую систему очистки. Мотор оборудован фильтрами грубой и тонкой очистки топлива. Фильтр грубой очистки состоит из сетки и отстойника. Сетка очищают горючее от абразивных частиц. Отстойник выполнен в виде стакана и служит для очистки горючего от воды. Слив воды из стакана отстойника осуществляется при откручивании заглушки.

В фильтре тонкой очистки установлены три фильтрующих элемента. Они очищают дизельное топливо от твердых частиц минимальной фракции и воды. Для слива воды предусмотрено отверстие в стакане фильтра. Фильтр тонкой очистки оборудован отверстием для выпуска воздуха из системы.

Обслуживание двигателя Д 240

Д 240 имеет высокие технические характеристики, и отличается надежностью при условии своевременного обслуживания. Для обслуживания необходимо:

обслуживание Д 240

СПРАВКА: Для облегчения процедуры замены масла необходимо прогреть двигатель до рабочей температуры. Это понизить степень вязкости смазочного материала и позволит быстро слить его из картера.

Возможные неисправности и методы их устранения

Д 240 надежен и неприхотлив к условиям использования. Основная часть поломок это мелкие неисправности, устраняемые в полевых условиях. Возможные поломки:

Из вышеперечисленного следует, что д 240 это дизельный силовой агрегат, технические характеристики которого позволяют использовать его для выполнения различных задач. Мотор неприхотлив к качеству дизельного топлива и условиям эксплуатации. Благодаря надежной конструкции и экономичности агрегат используется на тракторах и автомобилях.

Источник

ПОЛЕЗНЫЕ СОВЕТЫ Выпуск 7. Двигатель Д-240 трактора МТЗ-82: устройство, ремонт и характеристики

На трактор МТЗ-82 устанавливается четырехцилиндровый четырехтактный дизельный двигатель Д-240 с электростартером (Д-240Л с пускачем). Мощность двигателя составляет 59 кВт или 80 л.с.

Устройство двигателя

В двигателе д-240 реализована неразделенная камера сгорания с объемно-пленочным образованием рабочей смеси. Одна часть впрыскиваемого топлива распыляется в объеме камеры сгорания, а другая растекается по ее поверхности, создавая тонкую пленку. Первая часть дизельного топлива активно смешивается с потоком нагретого сжатого воздуха, при это происходит интенсивное испарение и сгорание — протекает процесс предварительного воспламенения топлива. Шатровая форма камеры сгорания способствует образованию завихрений воздушного потока и лучшему смешиванию воздуха и топлива. Часть топлива находясь в виде пленки испаряется, нагреваясь от потока сжатого горячего воздуха и стенки камеры сгорания. Поэтапно создающийся процесс сгорания топлива, образует условия для мягкой экономичной работы двигателя.

Как и любые подобные дизели, двигатель Д-240 состоит из газораспределительного (ГРМ) и кривошипно-шатунного механизма (КШМ), а также ис систем: охлаждения, смазки, пуска и питания.

Схема двигателя Д-240: 1 — маховик; 2 — сапун; 3 — прокладка головки цилиндров; 4 — головка блока цилиндров; 5 — крышка головки блока цилиндров; 6 — валик коромысел; 7 — тарелка пружины клапана; 8 — выхлопной клапан; 9 — всасывающий клапан; 10 — пружина клапана; 11 — стойка валика коромысел; 12 — коромысло клапана; 13 — колпак крышки; 14 — штанга; 15 — блок цилиндров; 16 — толкатель клапана; 17 — щит распределения; 18 — крышка распределения; 19 — регулировочный болт; 20 — амортизатор с ограничителем; 21 — передняя опора двигателя; 22 — манжета; 23 — шестерня привода масляного насоса; 24 — распределительная шестерня коленчатого вала; 25 — шестерня распределительного пала; 26 — распределительный вал; 27 — коленчатый вал; 28 — шатун; 29 — противовес; 30 — поршневой палец; 31 — поршень; 32 — уплотняющее кольцо гильзы; 33 — поддон картера; 34 — манжета; 35 — гильза блока цилиндров; 36 — задний лист; 37 — втулка.

Технические характеристики

Блок цилиндров Д-240

Основной деталью корпуса двигателя, представляющей собой жесткий отлив из серого чугуна, является блок цилиндров. Внутри и снаружи блока устанавливаются детали, механизмы и сборочные единицы двигателя. Для их установки предусмотрены специальные посадочные места, отверстия и плоскости.

В вертикальных расточках блока смонтированы четыре гильзы цилиндров, уплотненных в нижней части резиновыми кольцами. В осевом направлении гильзы крепятся при помощи буртов в расточках верхней плиты блока. Гильзы изготовлены из легированного чугуна, элементы которого (медь, хром, никель, хром) существенно повышают износостойкость рабочих поверхностей гильзы. Зеркало цилиндра (внутренняя поверхность гильзы) не закаливается.

Верхняя часть блока цилиндров поделена на четыре полости тремя поперечными вертикальными перегородками. По данным полостям циркулирует охлаждающая жидкость, поступающая во все полости через боковой водяной канал сквозь отверстия напротив каждой гильзы. Объем между гильзами и стенками блока выступает в роли водяной рубашки. Стенки блока цилиндров изготовлены в форме арок, опирающихся на межцилиндровые перегородки. Благодаря этому, по всему периметру вокруг гильзы создается водяная рубашка одинаковой толщины и уменьшается перепад температур по окружности гильзы.

В трех вертикальных перегородках, а также в задней и передней стенках блока изготовлены постели для коренных подшипников коленвала, закрытые крышками. Для равномерной затяжки крышек постелей под головки болтов размещены закаленные шайбы. Не допускается перестановка и замена крышек, так как они расточены совместно с постелями коренных подшипников с очень высокой точностью. Для того, чтобы исключить неправильную установку крышек коренных подшипников, предусмотрены различные расстояния от оси расточки постелей до отверстий под болты в крышках.
В задней и передней стенках, вверху и справа картерной части блока цилиндров и средней перегородке в бобышках изготовлены отверстия для установки втулок распредвала. Данные втулки растачиваются после запрессовки в блок.

В блоке цилиндров имеется продольный масляный канал по которому моторное масло поступает к каждому коренному подшипнику и ко всем опорным шейкам распредвала. Продольный канал соединяется с масляным фильтром при помощи горизонтального поперечного канала. В сверлениях вертикальных колонн правой наружной стенки блока размещаются штанги толкателей, упирающиеся нижним сферическим концом в толкатели.

В зависимости от вида пускового механизма, в задней части блока цилиндров устанавливается один из двух вариантов заднего листа, отличающихся между собой размерами и координатами центрирующего отверстия. В стенке заднего листа имеется резьбовое отверстие, куда вворачивается специальный щуп (винт), необходимый для установки начала подачи топлива в первый цилиндр двигателя. Для крепления маховика имеется отверстие в середине заднего листа, через который проходит фланец коленчатого вала. К наружным отверстиям листа присоединяется корпус муфты сцепления, центрируемый при помощи двух штифтов, запрессованные в фланец корпуса.

К передней части блока цилиндров крепится болтами распределительный щит, выполненный из листового проката, и крышка распределения, изготовленная из серого чугуна. Единое центрирование их обеспечивают два штифта, запрессованные в переднюю стенку блока. Высокоточно обработанные отверстия в распределительном щите обеспечивают правильный монтаж масляного и топливного насосов, а также правильное зацепление шестерен привода. Передняя подвеска двигателя имеет возможность регулировки и крепится двумя болтами к выступу в передней верхней части крышки распределения. В полости между крышкой и щитом размещаются шестерни распределения.

Головка блока цилиндров двигателя Д-240 (ГБЦ)

Головка цилиндров устанавливается на блок цилиндров и крепится при помощи шестнадцати шпилек. Гайки шпилек закручиваются динамометрическим ключом в определенном порядке. Между поверхностями головки и блока размещается специальная асбостальная прокладка. Внутренняя полость головки выполняет роль водяной рубашки. Охлаждающая жидкость, поступающая из блока цилиндров, направляется по каналам к более нагревающимся местам: перемычкам между форсунками и клапанами. На верхнюю части головки цилиндров устанавливаются механизм клапанов и крышка головки, к которой присоединяется колпак крышки с сапуном и впускной коллектор. В нижней части головки размещены гнезда для выпускных и впускных клапанов. Над этими гнездами в каналы запрессованы направляющие втулки клапанов.

Порядок затяжки головки Д-240

Масляный картер

Картер изготовлен из алюминия в форме коробки, который крепится к нижней части блока цилиндров и крышке распределения. В передней заглубленной части картера располагается маслоприемник масляного насоса.

Установка двигателя Д-240 на трактор МТЗ-82

Установка двигателя на трактор должна обеспечивать его надежное крепление, правильное размещение и гашение вибраций остова. Двигатель, устанавливаемый на полурама трактора, крепится сзади к остову, а спереди к брусу полурамы при помощи передней подвески, состоящая из резинометаллического амортизатора и опоры. Амортизатор изготовлен в виде резиновой подушки с парой привулканизированных пластин, при помощи которых он присоединяется к кронштейну крышки распределения и передней опорой. Резиновый амортизатор существенно снижает уровень вибрации остова трактора и двигателя. Во время установки двигателя на трактор с целью снижения вибраций, необходимо выполнить следующие операции по регулировке передней подвески:

1. отверните два болта крепления амортизатора к выступу кронштейна крышки на 3-4 оборота;
2. затяните болты крепления передней опоры двигателя к переднему брусу;
3. отпустите контргайку и заверните регулировочный болт в выступ крышки распределения до упора в верхнюю плиту амортизатора;
4. вкручивая регулировочный болт на 1,5-2 оборота (2-3 мм), сожмите амортизатор до тех пор, пока его высота не составит 39-40 см;
5. поставьте необходимое количество стальных прокладок толщиной 0,5 мм в зазор, появившемся между верхней плитой амортизатора и выступом кронштейна;
6. отверните на 3-4 оборота регулировочный болт и законтрите его контргайкой;
7. заверните до упора болты крепления амортизатора к кронштейну.

Передняя подвеска двигателя Д-240: 1 — амортизатор; 2 — прокладки; 3 — контргайка; 4 — регулировочный болт; 5 — болт крепления амортизатора к кронштейну; 6 — кронштейн крышки; 7 — передняя опора.

Неисправности двигателя

Воздух в топливной системе Прокачайте систему насосом ручной подкачки. При необходимости устраните подсос воздуха
Неисправен топливный насос Снимите топливныи насос с дизеля и отправьте в мастерскую для ремонта

Двигатель не развивает мощности

Нет полной подачи топлива из-за разрегулировки тяг управления топливным насосом Отрегулируйте тяги управления
Засорился фильтрующий элемент фильтра тонкой очистки топлива Замените фильтрующий элемент
Неисправны форсунки Выявите неисправные форсунки, промойте и отрегулируйте
Неправильный угол опережения впрыска топлива Установите рекомендуемый угол опережения впрыска
Засорен воздухоочиститель двигателя Проведите ТО воздухоочистителя

Двигатель дымит на всех режимах работы

А. Из выпускной трубы идет черный дым

Засорен воздухоочиститель Проведите техническое обслуживание воздухоочистителя
Зависание иглы распылителя форсунки Выявите неисправную форсунку, промойте или замените распылитель, при необходимости отрегулируйте форсунку
Плохое качество топлива Замените топливо
Неисправен топливный насос Снимите топливный насос с дизеля и отправьте в мастерскую для ремонта

Б. Из выпускной трубы идет белый дым

Двигатель работает с переохлаждением Прогрейте дизель, во время работы поддерживайте температуру охлаждающей жидкости в пределах +75-95°С
Не отрегулированы зазоры между клапанами и коромыслами Отрегулируйте зазоры
Попадание воды в топливо Замените топливо

В. Из выпускной трубы идет сизый дым

Попадание масла в камеру сгорания в результате износа деталей гильзопоршневой
группы
Замените изношенные детали гильзо-поршневой группы
Избыток масла в картере Слейте избыток масла, установив уровень по верхней метке маслоизмерительного стержня

Греется двигатель МТЗ-82

Кипит охлаждающая жидкость в радиаторе Устраните течи охлаждающей жидкости из системы охлаждения, очистите радиатор от грязи и пыли, при необходимости очистите систему охлаждения от накипи, отрегулируйте натяжение ремня вентилятора
Ухудшился распыл топлива форсунками Выявите неисправные форсунки,промойте,прочистите и отрегулируйте

Нет давления масла на прогретом двигателе

Источник

ТНВД МТЗ-80, 82 / Д-240 устройство, ремонт, настройка

ТНВД МТЗ-80, 82 / Д-240 устройство, ремонт, настройка

Самостоятельная регулировка тнвд мтз. Общего назначения

В процессе эксплуатации дизельного двигателя Д-240/243 трактора МТЗ-80, МТЗ-82 могут появиться следующие признаки неисправностей топливного насоса ТНВД: дизель не пускается, не развивает нормальной мощности, неустойчиво работает или работает с дымным выпуском.

Указанные признаки во многом обусловливаются нарушением подачи топлива. Причинами нарушения подачи топлива дизелей Д-240/243 трактора МТЗ-80, МТЗ-82 могут быть: образование воздушных пробок в топливопроводах, головке топливного насоса ТНВД, фильтрах; сильный износ
плунжерных пар топливного насоса, распылителей форсунок; нарушение регулировки топливного насоса или неправильная установка его на дизеле.

Появление дыма черного или серого цвета из выхлопной трубы дизеля указывает на неполное сгорание топлива, пропуски вспышек в цилиндрах, неправильную установку начала подачи топлива ТНВД.

Неполное сгорание может вызываться как избытком топлива, попадаемого в цилиндр, так и недостатком воздуха. Оно наблюдается также при плохом распиливании топлива форсунками, применении топлива несоответствующего сорта, позднем впрыске топлива в цилиндры дизеля.

Внешними признаками ухудшения работы форсунок являются дымный выпуск, перебои в работе и снижение мощности дизеля.

Для проверки форсунок двигателя Д-240/243 трактора МТЗ-80, МТЗ-82 устанавливают такой режим работы дизеля, при котором наиболее отчетливо слышны перебои.

Затем ослабляют поочередно накидные гайки крепления топливопроводов форсунок к штуцерам топливного насоса высокого давления ТНВД. Если частота вращения коленчатого вала после ослабления затяжки гайки не изменяется, то проверяемая форсунка неисправна.

Если давление подъема иглы форсунки Д-240/243 трактора МТЗ-80, МТЗ-82 (давление впрыска) будет меньше нормального в результате изменения жесткости пружины или появления утечек в сопряжении гильза-плунжер, то продолжительность впрыска топлива увеличится, а качество
распыливания снизится.

При давлении подъема иглы больше нормального или заедании иглы в нижнем положении продолжительность впрыска и количество попадаемого в цилиндр топлива уменьшатся, что также влияет на пусковые качества дизеля.

Форсунки снимают с дизеля Д-240/243 трактора МТЗ-80, МТЗ-82 и регулируют на приборе КИ-562, КИ-3333 или КИ-15706 на давление впрыска 17,8-18,5 МПа.

Читайте также:  Советы по двигателю 4216

Давление впрыска и герметичность форсунок можно определить, не снимая их с дизеля. Для этого используют приспособление КИ-16301А и автостетоскоп.

Приспособление подключают к испытуемой форсунке, предварительно отсоединив топливопровод высокого давления, и рукояткой создают принудительную подачу топлива.

Давление впрыска устанавливают вращением винта форсунки Д-240/243 трактора МТЗ-80, МТЗ-82. Если давление не регулируется, то это указывает на заедание иглы в корпусе распылителя. О качестве распыливания судят по характерному щелчку, прослушиваемому с помощью автостетоскопа.

Наличие такого щелчка свидетельствует о четкой посадке иглы в седло распылителя в момент окончания впрыска.

Выброс охлаждающей жидкости из пароотводной трубки радиатора может свидетельствовать о нарушении герметичности уплотнений стакана форсунки, пробое и трещинах в головке цилиндров дизеля Д-240/243 трактора МТЗ-80, МТЗ-82.

Стакан форсунки удаляют из головки блока, предварительно нарезав резьбу М24Х2,0 на внутренней поверхности стакана и используя приспособление, состоящее из кронштейна с силовым винтом и гайкой. Приспособление устанавливают на шпильки форсунки.

Затрудненный пуск дизеля Д-240/243 трактора МТЗ-80, МТЗ-82 может быть вызван наличием воды в топливе, низкой температурой смеси в конце такта сжатия, недостаточной для воспламенения топлива.

Другими причинами затрудненного пуска дизеля могут быть нарушения регулировки угла опережения начала подачи топлива и износ плунжерных пар топливного насоса высокого давления.

Количество подаваемого в цилиндры топлива и четкая работа форсунок обусловлены техническим состоянием плунжерных пар ТНВД Д-240/243 трактора МТЗ-80, МТЗ-82.

Для проверки технического состояния плунжерных пар используют приспособление КИ-16301А (рис. 1).

Приспособление подключают к штуцерам насосных секций топливного насоса высокого давления ТНВД Д-240/243 трактора МТЗ-80, МТЗ-82, предварительно отсоединив топливопроводы высокого давления.

Если при прокручивании коленчатого вала дизеля пусковым устройством развиваемое давление составит не менее 30 МПа, то плунжерная пара исправна.

При ремонте герметичность нагнетательного клапана проверяют по времени падения давления с 15 до 10 МПа; время падения должно быть не менее 10 с. Если показания манометра прибора ниже приведенных значений, топливный насос высокого давления снимают с дизеля Д-240/243 (рис. 2,3) и
заменяют.

Рис. 1. Проверка технического состояния плунжерных пар и нагнетательных клапанов ТНВД Д-240/243 трактора МТЗ-80, МТЗ-82

1 – приспособление КИ-16301 А; 2 – топливный насос



Рис. 2. Снятие топливного насоса высокого давления Д-240/243 трактора МТЗ-80, МТЗ-82

1 – топливный насос; 2 – компрессор; 3, 5 – топливопроводы; 4 – тяга управления насосом

Рис. 3. Отворачивание болтов крепления ТНВД Д-240/243 трактора МТЗ-80, МТЗ-82 (вид спереди)

1 – крышка шестерни привода топливного насоса

Появление из выхлопной трубы дыма серого цвета при работе дизеля без нагрузки и появление дыма черного цвета при увеличении нагрузки свидетельствуют о поздней подаче топлива в цилиндры.

Жесткая работа дизеля Д-240/243 трактора МТЗ-80, МТЗ-82, сопровождаемая резкими стуками, и появление из выхлопной трубы дыма черного цвета с увеличением нагрузки указывают на раннюю подачу топлива в цилиндры.

Момент начала подачи топлива секциями, по которому судят об угле начала впрыска топлива в цилиндры, – один из важных параметров, влияющих не только на мощностные и экономические показатели, но и на пусковые качества дизеля.

После ремонта устанавливают ТНВД на дизель Д-240/243 трактора МТЗ-80, МТЗ-82 регулируют угол начала впрыска топлива. Для этого выворачивают установочный болт-шпильку из резьбового отверстия заднего листа дизеля и вставляют ненарезанной частью в то же отверстие до упора в маховик.

Проворачивают коленчатый вал за болт крепления шкива привода вентилятора (рис. 4) до совпадения установочного болта-шпильки с отверстием в маховике; при этом клапаны первого цилиндра должны быть закрыты. Данное положение коленчатого вала соответствует углу опережения начала подачи топлива, равному 26° до ВМТ.

На штуцер первой секции топливного насоса ТНВД Д-240/243 трактора МТЗ-80, МТЗ-82 устанавливают приспособление – моментоскоп КИ-4941.

В процессе эксплуатации двигателя Д-240 трактора МТЗ-80 могут появиться следующие признаки неисправностей топливной аппаратуры: дизель не пускается, не развивает нормальной мощности, неустойчиво работает или работает с дымным выпуском.

Указанные признаки во многом обуславливаются нарушением подачи топлива. Причинами нарушения подачи топлива могут быть: образование воздушных пробок в топливопроводах, головке топливного насоса, фильтрах; сильный износ плунжерных пар топливного насоса, распылителей форсунок; нарушение
регулировки ТНВД или неправильная установка его на дизеле.

Появление дыма черного или серого цвета из выхлопной трубы дизеля Д-240 указывает на неполное сгорание топлива, пропуски вспышек в цилиндрах, неправильную установку начала подачи топлива топливным насосом.

Неполное сгорание может вызываться как избытком топлива, попадаемого в цилиндр, так и недостатком воздуха. Оно наблюдается также при плохом распылении топлива форсунками, применении топлива несоответствующего сорта, позднем впрыске топлива в цилиндры дизеля.

Внешними признаками ухудшения работы форсунок Д-240 трактора МТЗ-80 являются дымный выпуск, перебои в работе и снижение мощности дизеля.

Для проверки форсунок устанавливают такой режим работы дизеля, при котором наиболее отчетливо слышны перебои. Затем ослабляют поочередно накидные гайки крепления топливопроводов форсунок к штуцерам ТНВД УТН-5. Если частота вращения коленчатого вала после ослабления затяжки гайки не изменяется, то проверяемая форсунка неисправна.

Если давление подъема иглы форсунки (давление впрыска) будет меньше нормального в результате изменения жесткости пружины или появления утечек в сопряжении гильза-плунжер, то продолжительность впрыска топлива увеличится, а качество распыливания снизится.

При давлении подъема иглы больше нормального или заедании иглы в нижнем положении продолжительность впрыска и количество попадаемого в цилиндр топлива уменьшатся, что также влияет на пусковые качества дизеля.

Форсунки снимают с дизеля Д-240 и регулируют на приборе КИ-562, КИ-3333 или КИ-15706 на давление впрыска 17,8-18,5 МПа.

Давление впрыска и герметичность форсунок можно определить, не снимая их с дизеля. Для этого используют приспособление КИ-16301А и автостетоскоп (рис. 2.1.52).

Рис. 2.1.52. Определение давления впрыска и герметичности форсунки

1 – форсунка; 2 – приспособление КИ-163101А

Приспособление подключают к испытуемой форсунке, предварительно отсоединив топливопровод высокого давления, и рукояткой создают принудительную подачу топлива. Давление впрыска устанавливают вращением винта форсунки. Если давление не регулируется, то это указывает на заедание иглы в корпусе распылителя.

О качестве распыливания судят по характерному щелчку, прослушиваемому с помощью автостетоскопа. Наличие такого щелчка свидетельствует о четкой посадке иглы в седло распылителя в момент окончания впрыска.

Выброс охлаждающей жидкости из пароотводной трубки радиатора может свидетельствовать о нарушении герметичности уплотнений стакана форсунки, пробое и трещинах в головке цилиндров.

Стакан форсунки МТЗ-80 удаляют из головки блока, предварительно нарезав резьбу М24Х2,0 на внутренней поверхности стакана и используя приспособление, состоящее из кронштейна с силовым винтом и гайкой. Приспособление устанавливают на шпильки форсунки (рис. 2.1.53-2.1.55).

Рис. 2.1.53. Отворачивание гайки крепления стакана форсунки

1 – ключ; 2 – гайка крепления стакана; 3 – головка цилиндров

Рис. 2.1.54. Нарезание резьбы в стакане форсунки

1 – головка цилиндров; 2 – стакан форсунки; 3 – метчик М24×2,0

Рис. 2.1.55. Выпрессовка стакана форсунки из головки цилиндров

1 – приспособление для выпрессовки стакана форсунки; 2 – стакан форсунки; 3 – головка цилиндров

Затрудненный пуск дизеля может быть вызван наличием воды в топливе, низкой температурой смеси в конце такта сжатия, недостаточной для воспламенения топлива.

Другими причинами затрудненного пуска двигателя Д-240 трактора МТЗ-80 могут быть нарушения регулировки угла опережения начала подачи топлива и износ плунжерных пар топливного насоса высокого давления (ТНВД УТН-5).

Количество подаваемого в цилиндры топлива и четкая работа форсунок обусловлены техническим состоянием плунжерных пар топливного насоса. Для проверки технического состояния плунжерных пар используют приспособление КИ-16301А (рис. 2.1.56).

Приспособление подключают к штуцерам насосных секций топливного насоса высокого давления, предварительно отсоединив топливопроводы высокого давления. Если при прокручивании коленчатого вала дизеля пусковым устройством развиваемое давление составит не менее 30 МПа, то плунжерная пара исправна.

Герметичность нагнетательного клапана проверяют по времени падения давления с 15 до 10 МПа; время падения должно быть не менее 10 с. Если показания манометра прибора ниже приведенных значений, ТНВД снимают с дизеля (рис. 2.1.57, 2.1.58) и заменяют.

Рис. 2.1.56. Проверка технического состояния плунжерных пар и нагнетательных клапанов ТНВД МТЗ-80

1 – приспособление КИ-16301 А; 2 – топливный насос

Рис. 2.1.57. Демонтаж топливного насоса высокого давления

1 – топливный насос; 2 – компрессор; 3, 5 – топливопроводы; 4 – тяга управления насосом

Рис. 2.1.58. Отворачивание болтов крепления топливного насоса (вид спереди)

1 – крышка шестерни привода топливного насоса Д-240

Появление из выхлопной трубы дыма серого цвета при работе дизеля без нагрузки и появление дыма черного цвета при увеличении нагрузки свидетельствуют о поздней подаче топлива в цилиндры.

Жесткая работа дизеля, сопровождаемая резкими стуками, и появление из выхлопной трубы дыма черного цвета с увеличением нагрузки указывают на раннюю подачу топлива в цилиндры.

Момент начала подачи топлива секциями, по которому судят об угле начала впрыска топлива в цилиндры, – один из важных параметров, влияющих не только на мощностные и экономические показатели, но и на пусковые качества дизеля.

После установки нового или отремонтированного ТНВД МТЗ-80 на дизель Д-240 регулируют угол начала впрыска топлива. Для этого выворачивают установочный болт-шпильку из резьбового отверстия заднего листа дизеля и вставляют не нарезанной частью в то же отверстие до упора в маховик.

Проворачивают коленчатый вал за болт крепления шкива привода вентилятора (рис. 2.1.60) до совпадения установочного болта-шпильки с отверстием в маховике; при этом клапаны первого цилиндра должны быть закрыты. Данное положение коленчатого вала соответствует углу опережения начала подачи топлива, равному 26° до ВМТ.

На штуцер первой секции топливного насоса УТН-5 устанавливают приспособление – моментоскоп КИ-4941 (рис. 2.1.61). Открывают крышку шестерни привода ТНВД, отгибают усики стопорной пластины и отворачивают болты крепления фланца привода кулачкового вала насоса к шестерне (рис. 2.1.62).

Прокачивают систему питания ручным насосом до выхода топлива без пузырьков воздуха из сливной трубки фильтра. Устанавливают рычаг подачи топлива в положение полной подачи и несколько раз проворачивают вал топливного насоса по часовой стрелке до заполнения топливом трубки моментоскопа (рис. 2.1.63).

Рис. 2.1.60. Проворачивание коленвала дизеля

1 – задний лист дизели; 2 – болт-шпилька

Рис. 2.1.62. Отворачивание болтов крепления фланца привода кулачкового вала насоса

1 – шлицевый фланец; 2 – стопорная пластина

Рис. 2.1.64. Регулировка осевого зазора шестерни привода ТНВД

1 – регулировочный болт; 2 – контргайка

Слегка встряхивают трубку для удаления из нее части топлива и осторожно проворачивают вал насоса по часовой стрелке до момента начала подъема уровня топлива (мениска) в стеклянной трубке моментоскопа.

Удерживая ключом болт вала насоса от самопроизвольного проворачивания, находят на шлицевом фланце отверстия, совпадающие с отверстиями шестерни, ввертывают болты крепления и фиксируют их стопорной пластиной.

После установки крышки шестерни привода насоса регулируют осевой зазор шестерни привода топливного насоса болтом 1 (рис. 2.1.64). Отпустив контргайку, ввертывают регулировочный болт до упора, затем отвертывают его на пол-оборота и заканчивают гайкой.

Топливный насос высокого давления (ТНВД) смонтирован в одном агрегате с регулятором и подкачивающим насосом, выполнен из прочного алюминиевого сплава и установлен с левой стороны двигателя, прикрепленный болтами к чугунной крышке. Приводится в действие коленчатым валом. Он выпускается в двух вариантах, чтобы выбрать способ крепления фланца, на который устанавливается регулятор. Внутри имеется перегородка, разделяющую насос на две секции.

В нижней секции расположен кулачковый вал с приводом, а в верхней – отдельные секции насоса. Их задача подавать горючее под высоким давлением в заданное время и определённой дозой. При этом порция горючего отмеривается точно. ТНВД присоединяется к двигателю при помощи плиты из чугуна, которая установлена в передней части теплового насоса, в задней части расположен фланец для крепления регулятора.

Основные детали ТНВД и их устройство

Кулачковый вал выполнен с симметрично расположенными друг к другу кулачками. Между вторым и третьем кулачком имеется эксцентрик, который приводит в движение топливо подкачивающий насос.
Плунжерная пара ТНВД МТЗ состоит из плунжера и втулки, которые выполняют основную работу в топливном насосе. Благодаря им создаётся высокое давление при подаче топлива в двигатель и подаётся необходимая порция топлива. Плунжер и втулка производятся из высококачественного металла (сталь), и в дальнейшем подвергаются термической обработке. Эта технология позволяет создать необходимые параметры деталей и их совместимость, чтобы не допускать протекание топлива. Поэтому, в случае износа одного из элементов замене подлежит вся парная деталь, а не какой-то один из элементов.

Верхняя часть втулки плунжерной пары имеет значительное утолщение. Именно этой частью она подвергается наибольшему давлению. В этом же месте на втулке сделано два отверстия: всасывающее и перепускное. Через всасывающее отверстие топливо попадает в свободный от плунжера объём, а через перепускное – поступление топлива прекращается.
Плунжер ТНВД МТЗ является цилиндрическим стержнем, по поверхности которого проходят два симметрично расположенных спиральных углубления. Одно из них служит для изменения подачи топлива, вспрыскиваемого внутрь двигателя. При совпадении кромок перепускного отверстия втулки и углубления стержня давление в пространстве, свободным от плунжера, резко снижается и топливо в форсунку не поступает. Другое отверстие регулирует давление горючего. В нижней части плунжера предусмотрено два выступа для управления поворотом и головка, на которую опирается тарелка пружины.

Нагнетательный клапан ТНВД МТЗ изолирует свободное пространство от поступления топлива. Когда прекращается подача топлива, резко падает давление. К клапану тщательно подбирают седло для обеспечения плотности прилегания. Их тщательно обрабатывают и подгоняют к друг другу, поэтому нарушать комплектность детали не допускается.

Движение клапана в гнезде осуществляется крестообразным хвостовиком, между опорными поясками которого пропускается горючее. Когда прекращается подача топлива, находящаяся над клапаном пружина давит на него, стараясь прижать к седлу. Одновременно с этим разгрузочный поясок вначале изолирует топливопровод от надплужерной емкости, а затем откачивает часть топлива, снижая при этом высокое давление. Это действие помогает резко остановить подачу топлива.

Принцип действия ТНВД МТЗ

Принцип действия топливного насоса прост: при вращении кулачкового вала его выступ наталкивается на ролик и приподнимается толкатель, затем пружина опускает его. Это действие происходит одновременно с движением плунжера внутри втулки.
Когда плунжер двигается вниз, горючее заполняет освобождённое им пространство. Когда движение происходит вверх, плунжер сжимает горючее. Созданное давление заставляет открыться нагнетательный клапан, выпуская топливо в форсунку. В этот момент подача топлива прекращается.
Количество подаваемого топлива зависит от расстояния, которое плунжер пройдёт от момента перекрытия впускного отверстия до открытия перепускного отверстия. Данное расстояние можно менять. Для этой цели служит механизм поворота плунжера. Он состоит из рейки с зубчатым венцом, соединённой с помощью тяги с педалью и рычагом кабины водителя. Под воздействием тяги рейка приходит в движение, переворачивая зубчатые венцы в одно время с гильзой плунжера, и происходит изменение подачи топлива.

Читайте также:  Подогреватель двигателя газовой горелкой

Благодаря высокому давлению при подаче топлива происходит своевременное и чёткое впрыскивание горючего при последующей подаче. Если давление в топливопроводе снижается незначительно форсунка не сможет чётко осуществлять впрыск. Для поддержания необходимого давления подключается перепускной клапан, расположенный в верхней задней части корпуса топливного насоса. Через него излишки топлива возвращаются в всасывающую полость. Таким образом поддерживается давление в пределах от 0,007 до 0,12 МПА.

ТО и регулировки ТНВД МТЗ

При обслуживании топливного насоса необходимо периодически проверять уровень масла (через 120 часов эксплуатации) и его замену (через 480 часов). Через каждые 1000 часов эксплуатации рекомендуется проверить соответствие топливного насоса техническим параметрам. В случае необходимости – провести его регулировку.
Регулировать параметры насоса необходимо на специальном стенде, укомплектованном приборами для проведения замеров и других испытаний. Ещё понадобится мерная ёмкость для расчёта объёма подаваемого топлива, а также привод с вариатором.
Перед снятием насоса с дизеля необходимо подготовить колпачки и заглушки для прикрытия отверстий топливопроводов, очистить насос от загрязнений, отсоединить тягу управления, трубки и закрыть их пробками. Отвернуть болты крепления к щиту распределительных шестерёнок и снять насос с двигателя. Отверстия в щите закрыть крышкой.
При снятии насоса разъединять шлицевой фланец с шестерёнкой не стоит, чтобы не изменять их расположение, от которого зависит состояние установочного угла опережения подачи топлива в двигатель. Сборка насоса идёт в обратной последовательности.

Регулировка скоростного режима выполняется с помощью специального винта, вкрученного в корпус регулятора и ограничивающее напряжение регулятора. Откручивание винта увеличивает частотность регулятора, а закручивание соответственно, уменьшает. Минимально допустимое число вращений при движении на холостых оборотах регулируется в автоматическом режиме при переводе регулирующего рычага в соответствующую позицию.

Отрегулировать объём поступающего топлива можно за счёт вращения эксцентрикового пальца. Его поворот вниз увеличивает подачу, вверх – уменьшает её.

Проверка начальной фазы подачи топлива проводится следующим образом:

— рычагом установить режим максимальной подачи топлива;
— разъединить трубку высокого давления от штуцера первой секции, а на место снятой трубки поставить заменитель (моментоскоп);
— коленчатый вал двигателя поворачивать ключом до появления из стеклянной трубки моментоскопа струйки топлива без пузырьков воздуха;
— удалив часть топлива из трубки, медленно вращать коленчатый вал до начала подъёма горючего в трубке моментоскопа; при этом осуществлять контроль уровня топлива в трубке;
— выкрутив болт, вставить его обратным концом в то же отверстие, пока он не упрётся в маховик; при этом надо проконтролировать, чтобы болт совпадал с отверстием в маховике;
— вставить трубку высокого давления и закрутить в отверстие заднего листа установочный болт;
— закрепить крепёжные болты лицевого фланца, установить на место крышку люка и отладить осевой зазор шестерёнки привода ТНВД МТЗ.

Срок службы топливного насоса ТНВД трактора МТЗ достаточно надёжен и длителен, но необходимо проводить своевременное обслуживание и регулировку. Это позволит продлить срок службы и избавить водителя от проблем при вождении.

Смотреть видео — Принцип и устройство ТНВД

Основные узлы и детали ТНВД (топливный насос высокого давления) МТЗ это корпус насоса, плунжерные пары, кулачковый вал, клапана, регулятор.
Неисправность или неправильная работа этих узлов приводит к неустойчивой работе двигателя, двигатель троит (работают не все цилиндры), двигатель глохнет, плохо набирает обороты или не набирает вообще.

Все эти моменты нужно устранять т.к. это может привести к поломке самого двигателя, а это уже дорогостоящий ремонт.
Поэтому своевременное обслуживание и регулировку необходимо проводить в сроки указанные в руководстве по эксплуатации.

Перед началом регулировки.

Первое в чем мы должны убедиться-это то, что причина вышеуказанных неисправностей действительно из-за насоса. Потому что отрегулировав насос и не получив должного результата, вы будете разочарованы, а возможно и растеряетесь, что же делать дальше. Убедитесь в исправности топливоподкачивающего насоса, исправности форсунок, топливный фильтр должен быть чистым, не должно быть подтеканий топлива.

Убедившись в исправности всех узлов указанных в пункте переходим к регулировке самого насоса. Поскольку наша стать называется “самостоятельная регулировка”, то регулировать насос мы будем, не снимая его с двигателя.

Особенность регулировки такого насоса в том, что регулировочные болты находятся на корпусе регулятора и внутри самого насоса. Болтом-23 (рис.1) регулируются максимальные обороты двигателя. Закручивая и выкручивая, его вы соответственно увеличиваете или уменьшаете их.

Холостые обороты двигателя регулируются путем увеличения или уменьшения подачи топлива за один ход плунжера на форсунки. Регулировка проводится с помощью болта номинала-17 (рис.1). При закручивании болта количество топлива увеличивается, а при выкручивании уменьшается, соответственно обороты двигателя увеличиваются или уменьшаются. Холостые обороты двигателя должны быть минимальными, но устойчивыми.
Регулируется так же равномерность подачи топлива каждой секции.

Равномерность подачи регулируется путем проворачивания гильзы плунжерной пары-11 (рис.2). Такая регулировка проводится на специальных стендах. Это одна из главных характеристик насоса.
Равномерность подачи можно отрегулировать и самостоятельно. Для этого нужна мерная емкость с как можно меньшей ценой деления (для более точных данных), хорошо заряженный аккумулятор, помощник.

Выкручиваем все форсунки, что бы ни завелся двигатель (и аккумулятору будет легче). Подсоединяем форсунку к первой секции насоса. Вставляем ее в мерную емкость так, чтобы как можно меньше топлива ушло за ее пределы (лучше чтобы вообще не ушло). Проворачиваем двигатель аккумулятором и считаем количество впрысков, которое сделала форсунка (чем больше, тем лучше будет видна разница). Проделываем эту операцию с каждой секцией. Разница между секциями не должна превышать 6%. Если согласно измерениям разница больше, то проводим регулировку соответствующей секции.

Снимаем боковую крышку насоса. Отпускаем стяжной винт-15(рис.2) и очень аккуратно проворачиваем поворотную гильзу, наставив на нее отвертку и потихоньку постукивая по ней. В зависимости от того что нам надо увеличить или уменьшить количество топлива, то соответственно проворачивая гильзу влево мы увеличиваем количество, проворачивая вправо уменьшаем. Затягиваем стяжной винт-15(рис.2).

После этого опять проверяем с помощью мерной емкости. Регулируем пока не добьемся нужного показателя.

Мы всего лишь заменили стенд нашим двигателем, поскольку он имитирует двигатель, просто на нем приборов больше. Но если нет доступа к такому стенду, то такой способ его эффективно заменит.

Необходимо также проверить угол начала впрыска топлива с помощью момент скопа. Не пугайтесь его легко сделать самому. Берете кусок топливной трубки с гайкой на одном конце (что бы прикрутить к секции насоса), надеваете на нее кусок прозрачной шлангочки-моментоскоп готов.

Подсоединяем его к первой секции насоса. Проворачиваем двигатель по ходу его вращения пока в шлангочке не появится топливо. Проворачиваем дальше до тех пор, пока топливо перестанет подниматься. На корпусе маховика есть установочный болт, а на самом маховике отверстие (метка). Выворачиваем болт и смотрим, чтобы отверстие от болта совпадало с отверстием маховика. Подрегулировать это параметр можно болтом толкателя-5 (рис.1). Для уменьшения угла выкручиваем болт, для увеличения закручиваем. Не забываем его фиксировать контргайкой.

Неисправности ТНВД на МТЗ и их причины.

Одна из основных неисправностей ТНВД МТЗ – это износ плунжерной пары. Вследствие трения срабатываются рабочие поверхности плунжера и втулки.
Такой износ происходит из-за мелких твердых частиц, которые находятся в топливе. К повышенному износу так же приводит наличие большого количества серы в топливе. Изношенные плунжерные пары заменяют на новые или реставрируют. Своевременно меняйте фильтра.
Вся топливная система, особенно ТНВД, очень боится наличия воды в топливе. В плунжерных парах из-за этого возникают гидроудары, что приводит к разрушению деталей насоса. Это основные неисправности и их причины.

Обслуживание ТНВД МТЗ.

Все обслуживание сводится к своевременной замене или долива масла в насос. На более новых модификациях смазка насосов централизованная. Тут нужно следить за маслом в двигателе.

Надеюсь, дорогие читатели, эта статья помогла вам разобраться в интересующих вас технических вопросах по ремонту и регулировке ТНВД, установленных на МТЗ.
Всем спасибо за внимание!

Топливный насос высокого давления (ТНВД) является одним из самых сложных механизмов топливной системытранспортного средства. Он осуществляет процесс подачи топлива в двигатель. Топливный насос высокого давления применяется в грузовых, легковых автомобилях и в спецтехнике. В ТНВД распределительного типа присутствует нагнетающий элемент высокого давления. Топливные насосы оснащены индивидуальной системой впрыска на каждый цилиндр, а короткие магистрали высокого давления обеспечивают максимальное давление впрыска. Электронный топливный насос высокого давления обеспечивает экономичную работу дизеля. Топливо подается в каждый цилиндр посредством электронной системы управления.

Грамотный ремонт ТНВД МТЗ сделают только в сервисном центре. Процесс ремонта топливного насоса высокого давления довольно сложен и трудоемок. Он включает в себя диагностику на специализированных стендах, оснащенных программным обеспечением, ремонт узлов насоса, испытание и регулировку. Ремонт ТНВД МТЗ в специальных сервисных центрах будет производиться опытными мастерами. Это исключит некачественную быструю починку, которую могут сделать в каком-нибудь сомнительном месте.

Регулировку или ремонт ТНВД следует делать в случаях:

Регулировка ТНВД

В этой процедуре очень важна высокая точность. Регулярная диагностика не допустит отклонений в системе, которые могут привести к серьезной неисправности. Плановая диагностика – это вполне приемлемая по стоимости процедура, которая значительно дешевле ремонта ТНВД. Специалисты автосервисов квалифицированно ответят на любой интересующий Вас вопрос насчет работы топливного насоса.

Преимущества САС№1:

Регулировка ТНВД и форсунок.

Уважаемый Александр! Вы подняли огромный пласт споров топливщиков между собой, где одна часть считает, что при повышении давления форсунок 200-210 атмосфер уменьшается номинальное количество топливо, следовательно уменьшение тяговых характеристик двигателя, т.е. параметров. Другая часть – наоборот. В этом споре очень много ньюансов, которых Вам не понять, да это и не нужно, в силу своей специфики. Лично я, сторонник первой теории, и постараюсь объяснить почему.
Я занимаюсь попутно фермерским трудом (60 гектар земли). Из техники: МТЗ-50, переделанный в МТЗ-80. Со всем спектром обработки почвы (растениеводство). В двигателе стоит секционник. Пставил первый раз с распылителями 171 бычок. На давление 175 атмосфер. Отрегулировал по параметрам – и в поле. Результат: дымнова – то на культивации КСП 4, по пахоте тяга слабовата на пятой повышенной. Снимаю его, еду в цех. Переделывать. Проверяю форсунки, день назад отрегулированные. Упало давление. Со 175 на 165. Добавляю давление – и в стенд насос с форсунками, а параметры уже другие. Увеличиваю параметры, и опять в трактор. В результате жестковатая работа двигателя на холостом ходу в поле, тем не менее, уменьшение расхода топлива, увеличение тяги, значительное уменьшение дымности. Ровно через семь дней заканчиваю весенне – полевые работы. Снимаю, ради эксперимента, первую форсунку. Проверяю: 190 с хвостиком. С тем и эксплуатирую по сию минуту. Так что, на Ваш вопрос о разнице давления 175 и 210: разница есть! И я Вам его привел. А Ваш мастер прав. Плунжерная пара может давить и 500 атмосфер, но не долго, пока презиционность не потеряна, т.е., новый. Итого всего такой: по настоящее время солярка у нас плохая (обедненная). Качество распылителей, материал мягкий. Соответственно, при регулировке в стенде и работе в двигателе происходит снижение давления, что влечет за собой появление дымности, падение тяги, т.е. не сгорает топливо, подаваеного ТНВД на номинальном режиме. Но, сразу оговорюсь, что здесь надо учитывать состояние ШПГ и ГРМ, состояние ТНВД и закладок параметров в него.

Устройство форсунки МТЗ-80,82

Форсунка ФД-22 дизеля Д-240/243 трактора МТЗ-80,82.

1 – 14.1112124 Гайка распылителя; 2 – 14.1112024 Корпус; 3 – 11.1112158 Прокладка; 4 – 11.1112170 Фильтр; 5 – 11.1112154-01 Штуцер; 6 – 14.1112196 Гайка; 7 – 11.1112206 Прокладка; 8 – 11.1112204 Колпак; 9 – 14.1112198 Контргайка; 10 – 14.1112192 Пружина; 11 – 14.1112130 Штанга; 12 – 14.1112116 Игла (поставляется в сборе 14.1112110); 13 – 11.1112028 Штифт; 14 – 14.1112114 Корпус (поставляется в сборе 14.1112110); 15 – 11.1112208 Прокладка

Форсунка ФД-22 двигателя Д-240/243 трактора МТЗ-80/82 – штифтовая, с четырехдырчатым распылителем. К нижнему торцу корпуса форсунки специальной гайкой прикреплен распылитель. Игла распылителя прижата к коническому седлу распылителя пружиной, усилие которой передается штангой.

Верхним МТЗ-80 пружина упирается в тарелку регулировочного винта. Регулировочный винт ввернут в дно гайки пружины и предохранен от проворачивания контргайкой.

Трубопровод высокого давления, идущий от соответствующей секции топливного насоса, присоединен к штуцеру форсунки двигателя Д-240/243 трактора МТЗ-80/82. По каналу в корпусе форсунки и трем наклонным каналам в корпусе распылителя топливо подается в фасонную выточку в нижней части корпуса распылителя.

Когда давление топлива достигает 17,5 МПа (175 кгс/см²), игла, преодолевая усилие пружины, приподнимается и открывает доступ топливу к четырем отверстиям распылителя.

Проходя под высоким давленьем через отверстия, топливо приобретает большую форсунка и на выходе из них мелко распыляется в камере сгорания. Когда затем давление в форсунке упадет, игла под действием пружины резко перекроет выходное отверстие распылителя и прекратит впрыск топлива.

Давление начала впрыска топлива форсунки регулируют, изменяя затяжку пружины при помощи винта. Распылитель и иглу изготавливают из легированной стали, термически обрабатывают и притирают друг к другу. Разукомплектовать их нельзя.

Техническое обслуживание форсунок двигателя Д-240/243 трактора МТЗ-80/82 заключается в периодической проверке качества распыла топлива и давления начала впрыска топлива. Прежде чем снять форсунку с дизеля, следует тщательно очистить ее наружную поверхность и головку блока цилиндров от пыли и грязи. Форсунки с дизеля снимают и проверяют их на стенде через 960 ч работы.

Форсунка двигателя Д-240/243 трактора МТЗ-80/82 считается исправной, если она распыляет топливо в виде туманообразного облака из всех четырех отверстий распылителя, без отдельно вылетающих капель, сплошных струек и сгущений при частоте 60.70 впрысков в минуту. Начало и конец впрыска должны быть четкими, появление капель на носке распылителя не допускается.

Метки:устройствофорсункимтз-8082юмзописаниеремонтобслуживаниерегулировкасхемафото

Источник
