УАЗ 3962

Опубликовал: Александр Стёпченко в Спецтехника 23.05.2019 0 5,125 Просмотров

Веселый с виду и неприхотливый автомобиль УАЗ 3962, на самом же деле имеет жутковатые корни, и связано это со временем разработки этого автомобиля.

Сегодня в это мало верится, машина стала родной и привычной, но едва ли кто-то захотел бы в нее попасть, если бы она использовалась по прямому предназначению. Да, это санитарный автомобиль.

История создания

УАЗ 452

Достоверно неизвестно, правда это, или сказки для любителей острых ощущений, но те конструкторы УАЗ 452, которые еще несколько лет назад могли давать интервью, говорили о совсем другом предназначении цельнометаллических фургонов на базе ГАЗ 69. Многочисленные модификации Буханки берут начало от одной-единственной модели.

Это самый простой, примитивнейший штампованный жестяной кузов, который был прикручен к раме от газика. Но самым важным в конструкции этого кузова было то, что в салоне, кроме водителя и пассажира спереди, могли были разработаны специальные крепления для пяти горизонтальных носилок.

Цельнометаллический фургон на базе ГАЗ 69

Никто не знал, как может выглядеть очаг ядерного поражения, но судя по опыту Хиросимы, шансов выжить в этом аду было мало. Поэтому и разработали этот веселенький бусик для вывоза трупов из очага поражения. Знай об этом его дизайнер, В. Арямов, он придумал бы более сдержанный дизайн.

Веселенький бусик

Модификации

УАЗ-396295-356 Мягкий салон, двиг. ЗМЗ-4091, 112 л.с., откидные скамейки, сиденья водителя, пассажира и сопровождающего – комфортабельные.

Цена: 358 000, 00рублей(от 10 сентября 2009)

Санитарный полноприводный автомобиль УАЗ-3962 (39629) предназначен для перевозки больных и может использоваться для обслуживания пунктов скорой медицинской помощи и эвакуации пострадавших как в городах, так и в сельской местности. Кузов автомобиля разделен перегородкой на кабину водителя и санитарное помещение. Перегородка имеет окно с раздвижными стеклами. Санитарное помещение оборудовано откидными сиденьями и креплением для установки 4 носилок, предусмотрена возможность размещения санитарного оборудования. В передней части крыши кузова устанавливается поворотный прожектор.

Использование УАЗ-3962 в медицине – это далеко не все, на что он способен. Область использования “санитарки” гораздо шире. Народная смекалка давно превратила ее в грузопассажирский автомобиль: ведь благодаря откидным скамейкам здесь можно разместить до 9 человек или соответствующий эквивалент груза. Более того: она не только поможет Вам в работе, но и обеспечит Вам отдых и уют в поездке. Для этого с апреля 1997 года начато производство автомобиля с мягкой обивкой и комфортабельными сиденьями водителя, пассажира и (обратите внимание!) сопровождающего в салоне.

Автомобиль оснащается бензиновыми двигателями:

Технические характеристики

Общие характеристики
Колесная формула 4×4
Количество мест 8-9
Габаритные размеры, мм 4440х2100х2240
Дорожный просвет, мм 220
Глубина преодолеваемого брода, м 0,5
Максимальный подъём, град 30
Масса снаряженного а/м, кг 1825
Полная масса, кг 2500
Грузоподъёмность, кг 900
Максимальная скорость, км/ч 110
Расход топлива при 90 км/ч, л/100 км 15,5
Коробка передач механическая, 4-ступенчатая
Раздаточная коробка двухступенчатая
Тормозная система двухконтурная, с вакуумным усилителем, барабанная
Шины 215/90R15C,225/75R16,225/R16C
Двигатель карбюраторный ЗМЗ 4104 УМЗ 4218.10 ЗМЗ-4104.10
топливо: бензин А-76 бензин А-76 бензин А-76
объём, л: 2,445 2,89 2,89
мощность, л.с.(кВТ), нетто по ГОСТ 14846: 76 (55,9) 84 (61,8) 85 (62,5)
MAX крутящий момент, Н.м.(кгс.м.) нетто по ГОСТ 14846,при 2500 мин-1 159,8 (16,3) 189 (19,3) 186,2 (19)
Читайте также:  Обдув радиатора охлаждения двигателя

Санитарный автомобиль, к примеру, от пассажирского девятиместного, отличался только наличием фары-искателя, тех самых злосчастных носилок, правда одних, местом для сопровождающего персонала. Иногда могли быть матированы стекла. Ну и красный крест на белом фоне говорил о том, что это санитарка. Технических же изменений не было никаких. Если не считать модели 451 с моноприводом, то есть только с задним.

Пассажирский девятиместный

Технические характеристики УАЗов изменялись синхронно, как только в распоряжение завода поступал очередной новый двигатель. Но по сути, модель конца 50-х годов 452А отличается от современной модели 3962 только мелочами, который не тянут даже на рестайлинг. Среди них:

Размеры

Двигатель

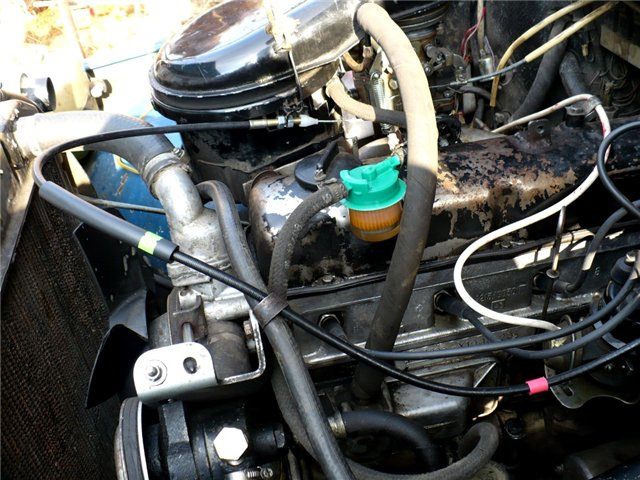

Двигатель УАЗ 3962

Неудивительно, что в основе своей это все тот же бензиновый низкооборотистый мотор с несколько измененной системой привода ГРМ. Кроме этого на большинстве автомобилей выпуска после 1985 года установлен трехлитровый мотор мощностью почти сто сил. Почему такая приблизительность, объясняется просто — автомобиль может комплектоваться как двигателями ульяновского завода УМЗ, так и сторонними производителями, причем владельцы «санитарок» не спешат делать капремонт двигателя, предпочитая установку совсем других моторов. Мощность стокового двигателя явно не соответствует тяжелому кузову и предназначению автомобиля.

Модификации

Ремонт и неисправности двигателя

Ремонт

Абсолютно все неисправности двигателя УМЗ 421 полностью сопоставимы с двигателем Волги ГАЗ 21. Это именно тот агрегат, который стоял еще на ней, даже при наличии впрыска. С двигателями тоже все запутано предельно.

Моторы ЗМЗ и УМЗ ничем не отличаются друг от друга, имеют только ту разницу, что первый выпущен на заволжском моторном заводе.

Адекватной замены этому автомобилю просто нет

Это все тот же двигатель 1956 года выпуска, на котором собирались эвакуировать раненых из очага ядерного поражения. Двигатель не имеет гидрокомпенсаторов, поэтому каждых 10 тысяч нужно регулировать тепловые зазоры клапанов.

Полноприводный многоцелевой микроавтобус

Адекватной замены этому автомобилю просто нет, просто не осталось заводов, которые могли построить бы полноприводный многоцелевой микроавтобус, такой как УАЗ 3962 фото которого размещено на страничке. Кроме гражданского населения, от этих автомобилей никогда в жизни не откажется армия и авиация, МВД и пожарная служба. Ну и носилки. Так, мало ли чего…

Источник

УАЗ 3909 STRANNIK🌎 › Бортжурнал › Диагностика двигателя уаз или полезно знать.

Диагностика технического состояния двигателей ЗМЗ-402 и ЗМЗ-406.
По мере износов деталей двигателя увеличивается прорыв газов через поршневые кольца, падает компрессия в цилиндрах, увеличивается утечка масла через зазоры в соединениях и падает давление в системе смазки. Следовательно, постепенно уменьшается мощность двигателей, увеличивается расход топлива, возрастает расход масла. Определение технического состояния двигателя для своевременного восстановительного ремонта весьма важно. Это продлит общий срок службы двигателей и предупредит их аварийный выход из строя.

Оценка технического состояния двигателей ЗМЗ-402 и ЗМЗ-406.
Состояние двигателя оценивается по показаниям приборов температуры охлаждающей жидкости и давления масла, характеру работы на различных режимах — равномерности, шумовым качествам, по величине компрессии в цилиндрах двигателя, реакции автомобиля на изменение подачи воздуха педалью управления дроссельной заслонкой.

Падение мощности двигателя проявляется в снижении динамических качеств автомобиля, в ухудшении приемистости. Автомобиль вяло разгоняется, плохо преодолевает подъем, приходится преждевременно включать понижающую передачу, не развивает максимальную мощность. Следует иметь в виду, что указанные признаки могут быть также следствием нарушения регулировки механизмов ходовой части автомобиля.

Читайте также:  Рено каптур линейка двигателей

Эксплуатационный расход топлива двигателей ЗМЗ-402 и ЗМЗ-406.
Зависит не только от технического состояния двигателя, но и при исправном состоянии ходовой части автомобиля, от дорожных условий, нагрузки, методов вождения, поэтому эксплуатационный расход топлива не является объективным показателем технического состояния двигателя.

Техническое состояние двигателя, при исправности других механизмов автомобиля, определяется контрольным расходом топлива автомобиля с неполной нагрузкой при его движении по горизонтальному участку шоссе с асфальтовым или бетонным покрытием. При определении контрольного расхода топлива следует пользоваться отдельным мерным бачком. Контрольный расход топлива не должен превышать :

— для двигателя ЗМЗ-402.10 : 9.3 л/100 км при скорости 90 км/ч и 10.2 л/100 км при скорости 120 км/ч
— для двигателя ЗМЗ-4021.10 : 10.2 и 13.9 л/100 км при тех же скоростях
— для двигателя ЗМЗ-4062.10 : 8.8 л и 11.8 л/100 км при тех же скоростях

Проверка компрессии (давления) в цилиндрах в конце такта сжатия.
Производится компрессометром, компрессию в цилиндрах замеряют на прогретом до 70-85 градусов двигателе при полностью открытой дроссельной заслонке и вывернутых свечах зажигания. Резиновый наконечник компрессометра вставляется в отверстие свечи, обеспечивая уплотнение по кромке отверстия, и коленчатый вал прокручивается стартером до тех пор, пока давление в цилиндре не перестает увеличиваться, но не более 10-15 секунд. Аккумуляторная батарея должна быть исправной и полностью заряженной.

Компрессия в цилиндрах : двигателя ЗМЗ-4062 — менее 960 кПа (9.6 кгс/см2), двигателя ЗМЗ-402 — менее 850 кПа (8.5 кгс/см2), и двигателя ЗМЗ-4021 — менее 800 кПа (8 кгс/см2), свидетельствует об износе или неисправности поршневых колец или не герметичности клапанов. Чтобы установить истинную причину неисправности следует залить через свечное отверстие в каждый цилиндр по 20-30 см3 моторного масла, применяемого для двигателя, и вновь проверить компрессию. Повышение компрессии указывает на неисправности (износ) колец или цилиндра, если значение компрессии не повысилось, то следовательно нарушена герметичность посадки клапанов.

Расход моторного масла на угар.
Контролируется замером количества масла, доливаемого до метки П указателя уровня масла, за определенный период. Если расход масла на угар превышает 0.25 литра на 100 км, то двигатель подлежит ремонту.

Давление моторного масла в системе смазки двигателя.
Проверяется контрольным манометром, который присоединяется на место установки датчика аварийного давления масла. Давление масла менее 100 кПа (1 кгс/см2) на прогретом двигателе при средней частоте вращения коленчатого вала, и менее 50 кПа (0.5 кгс/см2) на малой частоте холостого хода, свидетельствует о неисправностях в системе смазки или чрезмерном износе подшипников коленчатого и распределительных валов. Такой двигатель подлежит ремонту.

Проверка шумности работы двигателя ЗМЗ-406.
Проверяется его прослушиванием при работе на холостом ходу при переменной частоте вращения коленчатого вала, не превышающей 3000 оборотов в минуту, а шум шестерен масляного насоса при частоте 1000-2000 оборотов в минуту.

Диагностика технического состояния двигателей ЗМЗ-402 и ЗМЗ-406

Не допускается стук и дребезг поршней, поршневых колец, стуки шатунных и коренных подшипников, прослушиваемые стетоскопом, а также выделяющийся стук поршневых пальцев, стук и резкий шум цепного привода распределительных валов, резко выделяющийся стук клапанов и толкателей, резкий стук и шум высокого тона шестерен масляного насоса и его привода, шум высокого тона или писк крыльчатки и подшипника водяного насоса, прослушиваемые без стетоскопа. Допускается ровный, не резкий шум цепного привода распределительных валов, не выделяющийся из общего фона шум шестерен масляного насоса и его привода.

Читайте также:  Реферат по теории автомобили и двигатели

Проверка шумности работы двигателя ЗМЗ-402.
Без применения стетоскопа прослушивают работу распределительного механизма : клапанов — при частоте вращения 600-1200 оборотов в минуту, толкателей — при частоте вращения 1000-1500 оборотов в минуту, шестерен распределительного вала — при частоте вращения 1000-2000 оборотов в минуту. С помощью стетоскопа прослушивают работу поршневой группы, шатунных и коренных подшипников при резком кратковременном повышении частоты вращения коленчатого вала до 2500 оборотов в минуту.

Не допускается стук и дребезг поршней, поршневых колец, стук шатунных подшипников, прослушиваемые стетоскопом, выделяющийся стук поршневых пальцев, коренных подшипников, стук или резкий шум высокого тона распределительных шестерен, резкий выделяющийся стук клапанов и толкателей, резкий стук и шум высокого тона шестерен масляного насоса и его привода, шум высокого тона и писк крыльчатки и подшипника водяного насоса, прослушиваемые без стетоскопа.

Необходимость ремонта двигателей ЗМЗ-402 и ЗМЗ-406

Допускаются равномерный стук клапанов и толкателей, сливающийся в общий шум, периодический стук клапанов и толкателей при нормальных зазорах в клапанном механизме, выделяющийся стук клапанов и толкателей, исчезающий или появляющийся при резком изменении частоты вращения коленчатого вала двигателя, ровный не резкий шум шестерен привода распределительного вала и не выделяющийся из общего фона шум шестерен масляного насоса и его привода.

Необходимость ремонта двигателей ЗМЗ-402 и ЗМЗ-406.
Обнаружив в процессе эксплуатации двигателя какую-либо неисправность в его работе, не следует торопиться разбирать двигатель, а надо попытаться установить причину неисправности до разборки. К разборке двигателя приступают, убедившись в действительной необходимости этой операции. Даже частичная разборка двигателя, как правило, нарушает уплотнения, приработку сопряженных деталей и увеличивает их износ при последующей эксплуатации.

Необходимость в ремонте двигателя наступает после пробега в 200 000-250 000 километров, в зависимости от условий эксплуатации. К этому пробегу зазоры достигают величин, вызывающих падение мощности, уменьшение давления масла в масляной магистрали, резкое увеличение расхода масла, чрезмерное дымление двигателя, повышенный расход топлива, а также повышенные стуки.

Ориентировочно, зазоры в сопряжении основных деталей вследствие износа не должны превышать следующих величин в мм :
— юбка поршня-цилиндр блока : 0.25
— поршневое кольцо-канавка в поршне, по высоте : 0.15
— поршень-поршневой палец : 0.015
— замок поршневого кольца : 2.5
— верхняя головка шатуна-поршневой палец : 0.03
— шатунные и коренные подшипники-шейки коленчатого вала : 0.15
— стержень клапана-втулка : 0.20
— шейки распределительных валов-опоры в головке : 0.20
— осевой люфт коленчатого вала : 0.36

Работоспособность двигателя может быть восстановлена либо заменой изношенных деталей новыми стандартного размера, либо восстановлением изношенных деталей и применением сопряженных с ними новых деталей ремонтного размера. Для этой цели предусмотрен выпуск поршней, поршневых колец, вкладышей шатунных и коренных подшипников коленчатого вала, направляющих втулок впускных и выпускных клапанов и ряда других деталей ремонтного размера.
