ГАЗ 24 V8 GAZILLA › Бортжурнал › Характеристики, описание и тюнинг двигателя ЗМЗ-402.

Рис. Двигатель ЗМЗ-402

1 — выпускные трубопроводы; 2 — впускной трубопровод; 3 — карбюратор; 4 — пробка маслоналивного патрубка; 5 – генератор

Характеристики двигателя ЗМЗ-402

Производство : ЗМЗ.
Марка двигателя: ЗМЗ-402.
Годы выпуска: 1981-2006.
Материал блока цилиндров: алюминий.
Система питания: карбюратор.
Тип: рядный.
Количество цилиндров: 4.
Клапанов на цилиндр: 2.
Ход поршня, мм: 92.
Диаметр цилиндра, мм: 92.
Степень сжатия:
— 8.2;
— 6.7*.
Объем двигателя, куб.см: 2445.
Мощность двигателя, л.с./об.мин :
— 100/4500;
— 90/4500*.
Крутящий момент, Нм/об.мин:
— 182/2500;
— 172/2500*.
Топливо:
— 92;
— 76*.
Экологические нормы: —
Вес двигателя, кг:
— 181;
— 184**.
Расход топлива, л/100 км:
— город: 13.5;
— трасса: —;
— смешан: —.
Расход масла, гр./1000 км: до 100.
Масло в двигатель :
— 5W-30;
— 5W-40;
— 10W-30;
— 10W-40;
— 15W-40.
Сколько масла в двигателе: 6.
При замене лить, л: 5.8.
Замена масла проводится, км: 10000 (лучше 5000).
Рабочая температура двигателя, град.:

90.
Ресурс двигателя, тыс. км:
— по данным завода: 200;
— на практике:

200
— без потери ресурса:

120-130.
Двигатель устанавливался:
ГАЗ 2410;
ГАЗ 3102;
ГАЗ 31029;
ГАЗ 3110;
ГАЗ 31105;
ГАЗ Газель;
ГАЗ Соболь.

* — для двигателей ЗМЗ 4021.10 и 4025.10
** — вес двигателя для Газели

Характеристики и оборудование двигателя ЗМЗ-402

Двигатель ЗМЗ-402 (ГАЗ-402)- бензиновый, карбюраторный, 4-цилиндровый с рядным расположением цилиндров и алюминиевым блоком.

Двигатель ЗМЗ-402 широко распространен на автомобилях ГАЗ-3110 Волга, Газель ГАЗ-2705.

Двигатель ГАЗ-402 простой и неприхотливый, он несложен в техническом обслуживании и не требует высокой квалификации обслуживающего персонала.

Для снижения загрязнения окружающей среды двигатель оборудован системой рециркуляции отработавших газов.

Мотор предназначен для установки на грузовые автомобили малой грузоподъемности.

Сцепление: диафрагменное, электрооборудование: номинальное, напряжение 12V

Технические характеристики двигателя ЗМЗ-402 автомобилей ГАЗ-3110 Волга, Газель ГАЗ-2705

Количество цилиндров — 4

Рабочий объем, л — 2,445

Степень сжатия — 8,2

Номинальная мощность брутто при частоте вращения коленчатого вала мин1, кВт (л.с.) — 73,5 (100) 4500

Максимальный крутящий момент брутто при частоте вращения коленчатого вала мин Л Нм (кг/см) — 182,4(18,6) 2400-2600

Минимальный удельный расход топлива, г/кВт (г/лсч) — 292,4 (215)

Диаметр цилиндра и ход поршня, мм — 92×92

Тип двигателя — Бензиновый карбюраторный

Блок цилиндров и головка блока ЗМЗ-402 автомобилей ГАЗ-3110 Волга, Газель ГАЗ-2705

Блок цилиндров двигателя ЗМЗ-402 автомобилей ГАЗ-3110 Волга, Газель ГАЗ-2705 отливается из алюминиевого сплава и составляет одно целое с верхней частью картера.

Блок цилиндров имеет открытую вверх полость водяной рубашки, в которую вставляются чугунные гильзы с опорой в дно этой полости.

По контуру верхней плоскости блока цилиндров расположены десять бобышек для крепления головки цилиндров.

Нижняя (картерная) часть блока разделена на четыре отсека поперечными перегородками, в которые устанавливаются коренные подшипники коленчатого вала.

Крышки коренных подшипников изготовлены из ковкого чугуна; каждая крышка крепится к блоку цилиндров ЗМЗ-402 (ГАЗ-402) двумя шпильками диаметром 12 мм.

В первой крышке торцы обработаны совместно с блоком для установки шайб упорного подшипника.

Крышки подшипников растачиваются в сборе с блоком, при ремонте их надо устанавливать на свои места. Для облегчения установки на всех крышках, кроме первой и пятой, выбиты их порядковые номера.

К переднему торцу блока на паронитовой прокладке крепится отлитая из алюминиевого сплава крышка распределительных шестерен с резиновой манжетой для уплотнения носка коленчатого вала.

К заднему торцу блока цилиндров ГАЗ-402 автомобилей ГАЗ-3110 Волга, Газель ГАЗ-2705 шестью болтами крепится отлитый также из алюминиевого сплава картер сцепления.

Точное расположение картера сцепления, необходимое для правильной работы коробки передач, обеспечивается двумя установочными штифтами диаметром 13 мм.

Задний торец картера сцепления и отверстие в нем для установки коробки передач для обеспечения соосности первичного вала КПП с коленчатым валом обрабатываются в сборе с блоком и поэтому картеры сцепления не взаимозаменяемы.

Цилиндры двигателя выполнены в виде легкосъемных мокрых гильз, отлитых из специального износостойкого чугуна. Гильза цилиндров вставляется в гнездо блока нижней частью.

В плоскости нижнего стыка гильза ЗМЗ-402 автомобилей ГАЗ-3110 Волга, Газель ГАЗ-2705 уплотнена прокладкой из мягкой меди толщиной 0,3 мм, а по верхнему торцу — прокладкой головки цилиндров.

Для надлежащего уплотнения верхний торец гильзы выступает над плоскостью блока на 0,02-0,1 мм. При этом медная прокладка должна быть обжата.
Для надежного уплотнения необходимо, чтобы разница выступания гильз над плоскостью блока ЗМЗ-402 на одном двигателе была в пределах 0,055 мм.

Это достигается (на заводе) сортировкой гильз цилиндров по высоте (от нижнего стыка до верхнего торца) и блоков по глубине проточки под гильзу (от его верхнего торца) на две группы.

Головка блока цилиндров ЗМЗ-402 автомобилей ГАЗ-3110 Волга, Газель ГАЗ-2705 общая для всех цилиндров, отлита из алюминиевого сплава и подвергнута термообработке (закалке и старению).

Седла всех клапанов вставные, изготовлены из жаропрочного чугуна высокой твердости. Направляющие втулки клапанов металлокерамические.

При сборке с головкой седла и втулки клапанов охлаждаются, а головка нагревается. Дополнительно металл головки вокруг седел обжимается с помощью оправки. Фаски в седлах и отверстия во втулках обрабатываются в сборе с головкой.

Головка блока цилиндров ГАЗ-402 крепится к блоку десятью стальными шпильками диаметром 12 мм. Под гайки шпилек поставлены плоские стальные термоупрочненные шайбы.

Между головкой и блоком цилиндров устанавливается прокладка из асбестового полотна, армированного металлическим каркасом и покрытого графитом. Окна в прокладке под камеры сгорания и отверстие масляного канала окантованы жестью. Толщина прокладки в сжатом состоянии 1,5 мм.

Правильное положение головки на блоке обеспечивается двумя установочными штифтами — втулками, запрессованными в блок цилиндров (в бобышки шпилек крепления головки).

Головки блока цилиндров двигателей ЗМЗ-402.10 и ЗМЗ-4021.10 различаются по объему камер сгорания. Увеличение степени сжатия двигателя ГАЗ-402.10 получено за счет дополнительной фрезеровки нижней плоскости головки на 3,6 мм (высота головки двигателя ГАЗ-402.10 составляет 94,4 мм, высота головки двигателя ЗМЗ-4021.10 равна 98 мм).

Объем камеры сгорания при поставленных на место клапанах и ввернутой свече равен 74-77 см3 для двигателя ЗМЗ-402.10 и 94-98 см3 для двигателя ГАЗ-4021.10. Разница между объемами камер сгорания одной головки блока не должна превышать 2 см3.

Корпусные детали двигателя ГАЗ-402 (ЗМЗ-402) автомобилей ГАЗ-3110 Волга, Газель ГАЗ-2705 — блок и головка цилиндров не требуют обслуживания за исключением очистки от пыли и грязи и подтяжки резьбовых соединений.

Через каждые 20000 км пробега необходимо проводить подтяжку головки блока цилиндров, проверку и регулировку зазоров между клапанами и коромыслами.

Гайки шпилек крепления головки блока цилиндров затягиваются от середины головки к торцам (переднему и заднему) Затяжку и проверку затяжки следует делать на холодном двигателе.

Если эту операцию выполнить на горячем двигателе, то после его остывания затяжка гаек окажется неполной вследствие большой разницы в коэффициентах линейного расширения материала головки, блока и шпилек.

Неисправности и ремонт двигателя Волга/Газель ЗМЗ-402

Двигатель ЗМЗ-402 один из самых известных и массовых моторов из Заволжья, представляет собой алюминиевый блок, с мокрыми гильзами из чугуна, с нижним расположением распредвала, клапана в движение посредством штанг и коромысел, по сути, это слегка доработанный ЗМЗ 24Д, в котором изменили выпускной коллектор, шпильки ГБЦ, установили распредвал с подъемом 9.5, вместо 9мм, немного подкорректировалась сама головка, поменяли маслянный насос, а так же изменены другие, менее значимые, вещи.
Двигатель ЗМЗ-402 есть высшая точка развития мотора ГАЗ 21, того самого движка конструкции 50-х годов…

Модификации двигателя ЗМЗ 402:

1. ЗМЗ 402.10 — основной и самый распространенный движок, СЖ 8.2, использует 92-й бензин. Используется на Волгах
2. ЗМЗ 4021.10 — мотор со сниженной СЖ до 6.7, под 76-й бензин. Используется на Волгах
3. ЗМЗ 4022.10 — двигатель с с форкамерно-факельным зажиганием. Этот тип мотора отличался другой ГБЦ, впуском, выпуском, другим распредвалом, измененным карбюратором и, в целом, более сложной конструкцией. Все эти нововведения должны были повысить тахнические характеристики, экономичность, токсичность и прочее. На выходе получился конструктивно сложный мотор, экономичность была не столь заметна и требовались дальнейшие работы по его совершенствованию, поэтому в 1992 году, производство форкамерных двигателей было свернуто.
4. ЗМЗ 4025.10 — аналог ЗМЗ 4021.10, но для автомобилей семейства Газель.
5. ЗМЗ 4026.10 — аналог ЗМЗ 402.10, но для автомобилей семейства Газель.

Неисправности двигателей ЗМЗ 402

1. Самым известным слабым местом 402-го движка является задний сальник коленвала, который не что иное, как веревка пропитанная графитовой смазкой, держит она до 2500 об/мин, после превышения данного порога, ее свойства теряются и она начинает гнать масло наружу. Замена сальниковой набивки на ЗМЗ 402 решает все вопросы.
2. Конструкция от карбюратора до головы так же кривая, поэтому на холостых в цилиндры смесь подается не совсем равномерно, отсюда на холостом ходу у ЗМЗ-402 различные дергания, вибрации и прочие прелести жизни.
3. Стук двигателя ЗМЗ-402, обычно в этом виноваты неотрегулированные клапана, работы по регулировке зазоров клапанов, нужно проводить каждые 15000 км, некоторые владельцы ставят гидрокомпенсаторы на змз 402 и вопрос частично решается. Если же клапана в норме, тогда стук провоцирует распредвал либо шатунные вкладыши.
4. Вибрация ЗМЗ 402. Обычно ее провоцируют подушки, если же опоры в норме, тогда дело в дисбалансе КШМ, карбюраторе или системе зажигания.
5. Перегрев двигателя. Для ЗМЗ-402 данное явление норма, проблема в термостате, помпе либо воздушная пробка в системе охлаждения. В принципе, конструкция системы охлаждения 402-го мотора такова, что центральная часть ГБЦ греется сильнее и со временем происходит вдавливание шайб и ослаблением гаек, если их своевременно не подтянуть, вас ждет прогар прокладки.

Вышеназванные неисправности, естественно, не все, это самые основные и наиболее распространенные проблемы, список можно продолжать вечно, владелец автомобиля с двигателем ЗМЗ-402 должен четко понимать, он обладатьель ретро мотора и быть готовым к любым его капризам.
Плюсы у двигателя ЗМЗ 402 тоже есть, это простота, живучесть и ремонтопригодность, достать запчасти на Волгу/Газель не проблема в любое время дня и ночь, в любой точке СНГ. Приличный ресурс, если за мотором следить, передвигаться аккуратно и не выкручивать его без причины, то прослужит от 200 и более тыс.км.
В общем и целом, по меркам 60-70х годов, мотор хороший, но время идет, все развивается, совершенствуется и по меркам XXI века, его место в музее, куда он и был отправлен в 2006 году. У 402-го движка есть много копий, это двигатели производства УМЗ 451, 414, 417, 421, некоторые из них выпускаются и по сей день, у всех этих моторов был один общий прародитель — ГАЗ 21 и конструкция практически один в один.

Тюнинг двигателя Волга/Газель ЗМЗ-402

Форсирование ЗМЗ 402.

Как форсировать двигатель ЗМЗ 402 правильно и без потери ресурса, для этого нам потребуется увеличить диффузоры карбюратора до 26/30мм, установить распредвал (например ОКБ Двигатель 35) и прямоточный выхлоп равного диаметра по всей длине. Данный тюнинг можно запросто произвести своими руками, мощность двигателя на выходе составит 120-130 л.с. Для повышения эффективности, можно отфрезеровать головку блока цилиндров до высоты 93мм, под увеличение степени сжатия, это даст еще несколько лошадей.
Ставить более злой распредвал и крутить в небеса смысла нет, на ЗМЗ-402 используется тяжелая тракторная поршневая группа, весь плюс уйдет на инерционные потери и трение, данным шагом кроме скорейшего капитального ремонта, ничего не получим. Можно попробовать решить вопрос установкой кованной облегченной поршневой, облегченным коленвалом, отбалансировать и все равно после 6000 об/мин мотор будет сдуваться, благодаря особой конструкции ГБЦ, этот вопрос нерешаем, а покупка ковки совершенно нерационально.

ЗМЗ-402 Турбо. Компрессор на 402 мотор

Самый простой способ надуть Волгу, это купить компрессор, например SC-14 и дуть в карбюратор. Усиливать ШПГ не нужно, давление до 0.5-0.7 бар она держит, выхлоп нужно заменить на полностью прямоточный. Данный метод элегантностью исполнения не отличается и поэтому, чтоб получить серьезный эффект, нам нужно переводить мотор на инжектор, менять ШПГ и коленчатый вал на кованные, ставить распредвал, ресивер, компрессор SC-14 или Eaton M90, настраивать все на январе онлайн. Это поедет быстрее 406-го мотора, но стоимость…
Чтоб касается турбины, кроме вышеобозначенного, нам потребуется турбокит либо собирать его самому, варить коллектор под турбину, сама турбина, пайпинги, форсунки 440сс, подбирать валы, выхлоп на 63-76 трубе, нужно обязательно инжектировать двигатель и в конце концов стоимость выльется в 2-3 цены автомобиля. Поэтому турбину на 402 двигатель никто не ставит. Лучший выбор модернизации ЗМЗ 402 это либо атмосферный вариант либо замена на ЗМЗ 406 мотор или 1JZ-GTE.

1JZ на Волгу
Двигатель 1JZ-GE / 1JZ-GTE один из самых распространенных вариантов свапа на Волгу, становится без особых проблем, более того, ГАЗ 3102 с завода выпускались с таким мотором, поэтому это самый оптимальный выбор по модернизации вашего ЗМЗ-402, ищите донора, ищите сервис с опытом таких работ (благо их немало), оформляйте переделку и наслаждайтесь существенно возросшей мощностью, экономичностью, тишиной и надежностью легендарного мотора 1JZ.

Источник

Штанги нового образца 4216.1007024 на змз 402

Характеристики двигателя ЗМЗ-402

* — для двигателей ЗМЗ 4021.10 и 4025.10 ** — вес двигателя для Газели

Устройство – 402 двигателя

Двигатель ЗМЗ-402, это доработанный и усовершенствованный мотор ГАЗ-24Д. Что касается переделки, главная часть пришлась на головку остова, масляную помпу, патрубок выхлопа. Улучшенный 402 двигатель Газель получил новый распределяющий вал, поднимающий вентиль на 9,5мм, вместо девяти на старой модели. Размещение вала распределения снизу, вентили активируются толкателями. В задней части вал уплотнён сальником из верёвки, это минус конструкции, поскольку из-за сборки элемент часто протекает, теряя масло.

Для того времени установка получилась удачной конструкции, мотор надёжен, починка возможна в условиях гаража, качества топлива не требовалось, плюс живучесть. За время эксплуатации недостатки изучены и периодически выходили улучшенные модификации агрегата. Ресурсный потенциал не впечатлял показателями, однако при «щадящей» эксплуатации установка спокойно выходила 250000-300000км.

Неисправности и ремонт двигателя Волга/Газель ЗМЗ-402

ЗМЗ-402

Двигатель ЗМЗ-402 один из самых известных и массовых моторов из Заволжья, представляет собой алюминиевый блок, с мокрыми гильзами из чугуна, с нижним расположением распредвала, клапана в движение посредством штанг и коромысел, по сути, это слегка доработанный ЗМЗ 24Д, в котором изменили выпускной коллектор, шпильки ГБЦ, установили распредвал с подъемом 9.5, вместо 9 мм, немного подкорректировалась сама головка, поменяли маслянный насос, а так же изменены другие, менее значимые, вещи. Двигатель ЗМЗ-402 есть высшая точка развития мотора ГАЗ 21, того самого движка конструкции 50-х годов…

Модификации двигателя ЗМЗ 402:

1. ЗМЗ 402.10 — основной и самый распространенный движок, СЖ 8.2, использует 92-й бензин. Используется на Волгах 2.

З 4021.10 — мотор со сниженной СЖ до 6.7, под 76-й бензин. Используется на Волгах 3. ЗМЗ 4022.10 — двигатель с с форкамерно-факельным зажиганием. Этот тип мотора отличался другой ГБЦ, впуском, выпуском, другим распредвалом, измененным карбюратором и, в целом, более сложной конструкцией. Все эти нововведения должны были повысить тахнические характеристики, экономичность, токсичность и прочее. На выходе получился конструктивно сложный мотор, экономичность была не столь заметна и требовались дальнейшие работы по его совершенствованию, поэтому в 1992 году, производство форкамерных двигателей было свернуто. 4. ЗМЗ 4025.10 — аналог ЗМЗ 4021.10, но для автомобилей семейства Газель. 5. ЗМЗ 4026.10 — аналог ЗМЗ 402.10, но для автомобилей семейства Газель.

Неисправности двигателей ЗМЗ 402

1. Самым известным слабым местом 402-го движка является задний сальник коленвала, который не что иное, как веревка пропитанная графитовой смазкой, держит она до 2500 об/мин, после превышения данного порога, ее свойства теряются и она начинает гнать масло наружу. Замена сальниковой набивки на ЗМЗ 402 решает все вопросы. 2. Конструкция от карбюратора до головы так же кривая, поэтому на холостых в цилиндры смесь подается не совсем равномерно, отсюда на холостом ходу у ЗМЗ-402 различные дергания, вибрации и прочие прелести жизни. 3. Стук двигателя ЗМЗ-402, обычно в этом виноваты неотрегулированные клапана, работы по регулировке зазоров клапанов, нужно проводить каждые 15000 км, некоторые владельцы ставят гидрокомпенсаторы на змз 402 и вопрос частично решается.

ли же клапана в норме, тогда стук провоцирует распредвал либо шатунные вкладыши. 4. Вибрация ЗМЗ 402. Обычно ее провоцируют подушки, если же опоры в норме, тогда дело в дисбалансе КШМ, карбюраторе или системе зажигания. 5. Перегрев двигателя. Для ЗМЗ-402 данное явление норма, проблема в термостате, помпе либо воздушная пробка в системе охлаждения. В принципе, конструкция системы охлаждения 402-го мотора такова, что центральная часть ГБЦ греется сильнее и со временем происходит вдавливание шайб и ослаблением гаек, если их своевременно не подтянуть, вас ждет прогар прокладки.

Вышеназванные неисправности, естественно, не все, это самые основные и наиболее распространенные проблемы, список можно продолжать вечно, но владелец автомобиля с двигателем ЗМЗ-402 должен четко понимать — он обладатель ретро мотора и нужно быть готовым к любым его капризам. Плюсы у двигателя ЗМЗ 402 тоже есть, это простота, живучесть и ремонтопригодность, достать запчасти на Волгу/Газель не проблема в любое время дня и ночь, в любой точке СНГ. Приличный ресурс, если за мотором следить, передвигаться аккуратно и не выкручивать его без причины, то прослужит от 200 и более тыс.км. В общем и целом, по меркам 60-70х годов, мотор хороший, но время идет, все развивается, совершенствуется и по меркам XXI века, его место в музее, куда он и был отправлен в 2006 году. У 402-го движка есть много копий, это двигатели производства УМЗ 451, 414, 417, 421,некоторые из них выпускаются и по сей день, у всех этих моторов был один общий прародитель — ГАЗ 21 и конструкция практически один в один. В 1997 году на ЗМЗ был разработан преемник 402-го — ЗМЗ-406, об этом 16 клапанном моторе читаем здесь.

Описание конструкции

Окончательная линейка мотора сформировалась в середине 1980-х годов. Существовало три основные модификации внизу линейки: ЗМЗ-4021.10 — двигатель со степенью сжатия 6,7 под бензин А-76. Основной мотор был ЗМЗ-402.10 со степенью сжатия 8,2 под бензин АИ-93. Возглавлял линейку мотор ЗМЗ-4022.10 с форкамерно-факельным зажиганием.

Блок цилиндров

Блок цилиндров отлит из высокопрочного алюминиевого сплава, термически обработан и пропитан специальной смолой для заполнения микропор и повышения герметичности. Блок цилиндров в различные времена изготовлялись по разным технологиям. ЗМЗ-21А отливались в кокиль, но начиная с ЗМЗ-24Д применили более массовый метод литьем под давлением. Однако начиная с 1980-х годов частично вернулись к кокильному литью. Если ЗМЗ-4022.10 имел исключительно кокильный блок а ЗМЗ-4021.10 под давлением, то ЗМЗ-402.10 встречались по обоим технологиям.

Помимо разной формы производства, блоки имели различную фиксацию гильз цилиндров. У кокильного блока существует верхняя плита в расточках которой устанавливаются гильзы и фиксируются по верхнему бурту. Блок под давлением имеет открытую вверх рубашку, с фиксацией гильз по их нижнему поясу.

Преимущество двигателя состояло в том, что он был прост в устройстве и обслуживании, неприхотлив, и способным выдерживать такие перегрузки, от которых, подчас другой двигатель быстро вышел бы из строя ( перегрев, работа в повышенной нагрузке и т.п.). Простота устройства давала возможность проводить сложный (но не капитальный) ремонт двигателя в обычной мастерской, разумеется, при условии выдерживания всех требований завода — изготовителя. Надежность двигателя, в сочетании с его простотой, стали предпосылками к тому, что несмотря на то, что он был разработан много лет назад, находится в эксплуатации и по настоящее время. Помимо преимуществ у двигателя имелись также и недостатки. Один из таковых известен каждому автолюбителю, который когда-либо эксплуатировал автомобиль с таким двигателем — это задний сальник коленчатого вала, представляющий собой обычную набивку (веревка, пропитанная графитовой специальной смазкой). Если двигатель эксплуатировался в бережном режиме, и число его оборотов не превышало 2000 — 2500 в минуту, то набивка более или менее выдерживала, но при эксплуатации свыше 3000 об/мин она быстро теряла свои свойства, и двигатель начинал выгонять масло. Но набивка теряла свои свойства не только со сроком службы, но более от радиального биения обкатываемой шейки коленчатого вала. А биение очень часто имеет место быть поскольку ввели предложение в виде бесцентровой шлифовки коленчатых валов, при которой, в отличие от классической токарки, соосность и концентричность всех обрабатываемых поверхностей автоматически не обеспечивается. Таким образом на многих движках уже с завода выполнено первое условие для течи: набивка не держит по причине биения шейки. Осталось только дождаться второго условия — то есть хорошенько раскочегарить движок чтобы усиленный прорыв газов сквозь кольца сделал свое черное дело: поднял давление в картере.

Читайте также:  Ресурс двигателя киа пиканто

Ещё одной проблемой стало несовершенство проработки геометрической конфигурации газопроводов от карбюратора к ГБЦ. В результате при закрытой дроссельной заслонке карбюратора в цилиндры подавалось неравномерное количество смеси и двигатель дергался на холостых оборотах. Автолюбители старались свести такие дерганья к минимуму: наиболее ответственно относящиеся к этому обычно поддерживали необходимый зазор в клапанах на постоянном уровне, меняли свечи зажигания на более современные и надёжные, а также замене подвергались коммутатор и катушка зажигания — обычно использовались компоненты от двигателей автомобилей семейства «ВАЗ»

В последнее время все большую популярность набирает процесс проработки этого двигателя, вплоть до того, что этот двигатель получает инжектор, есть форумы любителей автомобилей «ГАЗ», где подробно описан процесс инжектирования 402-двигателя. Однако расходы, как финансовые, как и технологические, связанные с таким видом проработки оказываются порой совершенно не сопоставимыми с результатом, поэтому основные усилия направляются на изыскание способов как улучшить характеристики двигателя без значительного изменения существующей конструкции. Например, некоторые автолюбители полностью реконструируют систему зажигания, превращая её в двухконтурную (как в двигателе ЗМЗ-406), при этом ставятся 2 коммутатора, две катушки зажигания, и полностью прорабатывается датчик- распределитель.

Во второй половине 1990-х годов заменен полностью новым двигателем ЗМЗ-406. В течение ряда лет двигатели производились параллельно, и автомобили ГАЗ предлагались в двух комплектациях — с двигателем 402 или же 406.

Детали к двигателю продаются повсеместно в торговых точках автозапчастей и стоят сравнительно недорого.

Тюнинг двигателя Волга/Газель ЗМЗ-402

Форсирование ЗМЗ 402.

Как форсировать двигатель ЗМЗ 402 правильно и без потери ресурса, для этого нам потребуется увеличить диффузоры карбюратора до 26/30мм, установить распредвал (например ОКБ Двигатель 35) и прямоточный выхлоп равного диаметра по всей длине. Данный тюнинг можно запросто произвести своими руками, мощность двигателя на выходе составит 120-130 л.с. Для повышения эффективности, можно отфрезеровать головку блока цилиндров до высоты 93мм, под увеличение степени сжатия, это даст еще несколько лошадей. Ставить более злой распредвал и крутить в небеса смысла нет, на ЗМЗ-402 используется тяжелая тракторная поршневая группа, весь плюс уйдет на инерционные потери и трение, данным шагом кроме скорейшего капитального ремонта, ничего не получим. Можно попробовать решить вопрос установкой кованой облегченной поршневой, облегченным коленвалом, отбалансировать и все равно после 6000 об/мин мотор будет сдуваться, благодаря особой конструкции ГБЦ, этот вопрос нерешаем, а покупка ковки совершенно нерационально.

ЗМЗ-402 Турбо. Компрессор на 402 мотор

Самый простой способ надуть Волгу, это купить компрессор, например SC-14 и дуть в карбюратор. Усиливать ШПГ не нужно, давление до 0.5-0.7 бар она держит, выхлоп нужно заменить на полностью прямоточный. Данный метод элегантностью исполнения не отличается и поэтому, чтоб получить серьезный эффект, нам нужно переводить мотор на инжектор, менять ШПГ и коленчатый вал на кованые, ставить распредвал, ресивер, компрессор SC-14 или Eaton M90, настраивать все на январе онлайн. Это поедет быстрее 406-го мотора, но стоимость… Чтоб касается турбины, кроме вышеобозначенного, нам потребуется турбокит либо собирать его самому, варить коллектор под турбину, сама турбина, пайпинги, форсунки 440сс, подбирать валы, выхлоп на 63-76 трубе, нужно обязательно инжектировать двигатель и в конце концов стоимость выльется в 2-3 цены автомобиля. Поэтому турбину на 402 двигатель никто не ставит. Лучший выбор модернизации ЗМЗ 402 это либо атмосферный вариант либо замена на ЗМЗ 406 мотор или 1JZ-GTE.

1JZ на Волгу

Двигатель 1JZ-GE / 1JZ-GTE один из самых распространенных вариантов свапа на Волгу, становится без особых проблем, более того, ГАЗ 3102 с завода выпускались с таким мотором, поэтому это самый оптимальный выбор по модернизации вашего ЗМЗ-402, ищите донора, ищите сервис с опытом таких работ (благо их немало), оформляйте переделку и наслаждайтесь существенно возросшей мощностью, экономичностью, тишиной и надежностью легендарного мотора 1JZ.

РЕЙТИНГ ДВИГАТЕЛЯ: 2+

Читайте также: Виды рулевых реек. Причины стука рулевой рейки. Рулевая рейка автомобиля. Принцип работы и разновидности

Очередной особенностью силового привода является использование масляного радиатора, чтобы система охлаждения работала эффективнее.

Газораспределительный механизм имеет морально устаревшую уже на момент создания ДВС схему OHV – распредвал снизу, управление коромысло-штанговым механизмом. Именно из-за этого узла мотор получился очень тяжелым, несмотря на легкий блок цилиндров.

Перечень модификаций ДВС

Маркировка ЗМЗ 402 – это целое семейство однорядных 4 цилиндровых моторов, в которое входят модификации:

При этом навесное оборудование осталось без изменений. В модификациях движков использована заводская форсировка механическим способом без применения турбины.

История создания 402 двигателя

Изначально силовая установка разрабатывалась для автомобиля «Волга» с целью замены устаревшего ГАЗ-21. Конструирование проходило медленно, за это время мотор обзавёлся модификациями ЗМЗ-24Д и ЗМЗ-4021. Первое изделие поставили на конвейер в 1958 году, для того времени это новое устройство, которое планировалось эксплуатировать на ГАЗ-56. Однако автомобиль так и не выпустили, поэтому мотор перекочевал на Волгу-24. Эксплуатационные показатели двигателя на высоте, поэтому изделие начали применять и на других машинах.

Список моделей авто, в которых устанавливался

Создавался мотор ЗМЗ 402 для Горьковского и Ульяновского автозаводов, Рижской автобусной фабрики, поэтому применялся для комплектации автомобилей:

Характеристики двигателя позволяли использовать его в Газелях спецтехники, линейка которых выпускалась Мытищинским заводом Купава. В Украине Часовоярский ремзавод собирал автобусы Рута с этими моторами, Черниговский завод – Богдан-А049 и ТУР-А049, Бориспольский автозавод – БАЗ-2215 Дельфин.

Социальные (реанимация и катафалк) и школьные автобусы с силовым приводом ЗМЗ 404 собирал Семеновский авторемонтный завод с 1995 по 2006 год. Некоторые детали использовались в двигателях УАЗ в качестве комплектующих.

Регламент обслуживания ЗМЗ 402

Официальный мануал содержит сроки замены расходных материалов, чтобы двигатель ЗМЗ 402 прослужил весь заявленный ресурс:

Изначально в устройство ДВС заложены очень ненадежные прокладки. Пропитанный графитом асбестовый лист толщиной 1,5 мм между блоком и головкой нормально держит температуру, но от вибраций ослабляются гайки. Крышка ГРМ и поддон картера уплотняются паранитовыми прокладками, обладающими низким ресурсом и маслостойкостью.

Ни ремня, ни цепи ГРМ здесь нет, передача вращения на нижний распредвал осуществляется зубчатой шестерней. Ее ресурс значительно выше, но контроль за состоянием венца необходим периодически.

Техническое обслуживание

Чтобы 402 двигатель, «Газель» это или «Волга» — не важно, работал долго и эффективно, необходимо производить своевременное техническое обслуживание. Двигатель, как уже можно было убедиться, не имеет сложной электронной начинки и не требует высококвалифицированного обслуживания. На какие моменты следует обратить особое внимание?

Обзор неисправностей и способы их ремонта

В принципе, мотор ЗМЗ 402 недоработан изначально, так как на момент создания уже были более прогрессивные технические решения. Основным достоинством является безопасность при срезании зубьев шестерни ГРМ – поршень не гнет клапана.

Зато коленвал шлифуется бесцентровым методом, возникают радиальные биения, при оборотах свыше 2500 – 2700 мин-1 веревочный задний сальник не справляется с задачей. Выхлоп идет в картер, повышается давление масла. Характерны для моторов семейства ЗМЗ 402 следующие неисправности:

Течь масла прокладка прогорает из-за более сильного нагрева средней части ГБЦ замена прокладки и своевременная протяжка
Перегрев мотора поломка помпы, термостата, воздушная пробка в системе охлаждения замена помпы/термостата, удаление пробки
Вибрации дисбаланс системы зажигания, карбюратора или КШМ, износ подушек балансировка систем, замена подушек

Стук может возникать во вкладышах подшипников коленвала и клапанах, исчезает после замены.

Варианты тюнинга мотора

В заводской комплектации двигатель ЗМЗ 402 выдает 182,4 Нм крутящего момента и 100 л. с. мощности, поэтому для увеличения этих характеристик может использоваться механический тюнинг нескольких видов:

Первый способ опасен перегревом силового привода, так как толщина стенок блока снижается на 4 мм, капремонт потребуется быстрее. В последнем варианте снижается экологичность ДВС. Изготовителем рекомендовано либо использовать инжектирование, что очень дорого либо применить более простой, но менее эффективный тюнинг:

Комплексный механический тюнинг позволяет добавить 30 л. с мощности максимум. Турбировать моторы производитель не рекомендует, так как это резко снижает ресурс.

Таким образом, мотор ЗМЗ 402 является базовым вариантом целой серии движков 402.10, 4021.10, 4022.10, 1025.10 и 4026.10. Изначально до 1980 года он маркировался ЗМЗ-24Д, устанавливался на Волги, Газели и РАФ.

Реальные возможности двигателя ЗМЗ 402 — разрушение мифов — ЗМЗ-402 — ВОЛГАУНИВЕРСАЛ

История развития двигателя

На автомобили двигатель 402 начали устанавливать с 1958 года. В то время он имел другое обозначение — ЗМЗ-21А и ЗМЗ-24Д, но это был всё тот же мотор. Прототипом служила еще более ранняя модификация, над которой конструкторы трудились в 1954-1955 годах. Тогда это был совершенно новый вариант двигателя для автомобиля ГАЗ-56, который даже не вышел с конвейера. 402-м агрегат стал именоваться только в 1980 году.

Основными представителями линейки 402 являются:

В процессе эксплуатации двигателей 402.10 часто старались использовать более дешёвое топливо. Для этого силами автовладельцев двигатель переделывался под бензин с меньшим октановым числом. Что касается флагмана 402 линейки – ЗМЗ-4022.10, есть мнения, что идея форкамерно-факельного зажигания была взята у японских коллег фирмы Honda.

С 1996 года появился младший и более современный собрат 402 – ЗМЗ-406. Какое-то время обе линейки устанавливались на автомобили горьковского автозавода. Сейчас двигатель 402 можно встретить только в запчастях.

Источник

ГАЗ 3110 1996-2004: Возможные неисправности двигателей ЗМЗ-402 и ЗМЗ-4021. ГАЗ 3110 Волга

Схема системы охлаждения

Прежде, чем приступить непосредственно к рассмотрению деталей и улов, которые входят в систему охлаждения мотора стоит рассмотреть, схему устройства узла.

Схема устройства системы охлаждения автомобиля ЗМЗ 406 1 — сливной кран блока цилиндров двигателя; 2 — радиатор отопителя; 3 — кран отопителя; 4 — двигатель; 5 — дроссельный узел; 6 — термостат; 7 — датчик указателя температуры; 8 — датчик контрольной лампы перегрева охлаждающей жидкости; 9 — электровентилятор; 10 — датчик включения электровентилятора; 11 — радиатор двигателя; 12 — пробка расширительного бачка; 13 — расширительный бачок; 14 — пробка сливного отверстия радиатора; 15 — насос охлаждающей жидкости; 16 — основной клапан термостата; 17 — байпасный клапан термостата; А — термостат закрыт; В — термостат открыт

Трос для буксировки: какой лучше купить, как правильно вязать

Данное устройство не так часто выходит из строя на хороших автомобилях. Если его работа нарушена, то есть термостат сломался, обязательно нужно заменить средство регуляции ОЖ на новое. С неисправным термостатом эксплуатировать авто запрещено. Или вы хотите потом делать капитальный ремонт или искать новый двигатель?! Это вряд ли.

Радиатор

Он выступает компонентом большого круга. Практически на всех автомобилях этот радиатор стоит впереди машины. Внутри него происходит циркуляция жидкости. Ее, в свою очередь, охлаждает вентилятор и встречный воздух во время движения.

Система охлаждения двигателя: устройство, промывка и ремонт

Если машина стоит, но двигатель работает, реагирует специальный температурный датчик и запускает вентилятор. Во время движения, если встречный воздух достаточно эффективно охлаждает радиатор, в работе вентилятора нет необходимости.

Отмечу, что вентиляторы функционируют по принципу всасывания. Это позволяет не мешать воздействию потокам встречного воздуха.

На радиаторе есть крышка, необходимая для поддержания давления внутри системы. Крышка оснащается клапаном, который должен открываться при превышении рабочего давления. Так происходит стравливание лишней жидкости по шлангам в расширительный бачок.

Расширительный бачок

Не поверите, это тоже важный элемент системы охлаждения. Он сохраняет ОЖ, которая используется для охлаждения двигателя. Когда в бачке жидкость остывает, по шлангам она возвращается обратно в радиатор.

Система охлаждения двигателя: устройство, промывка и ремонт

Крайне важно, чтобы во время этого процесса в систему не проникал воздух. Завоздушивание или воздушная пробка в СО является неприятным и потенциально опасным явлением. Чтобы предотвратить завоздушивание, применяют плотные соединения, герметик.

Кстати, некоторые расширительные бачки совмещаются с клапанными крышками.

Детали и запчасти: описание

Многие автолюбители знакомы с элементами охлаждающей системы моторов. Но, автомобилисты-новички не знают — из чего состоит этот узел и какое предназначение элементов, за что часто бывают, наказаны судьбой. Итак, разберём предназначение отдельных элементов системы охлаждения мотора ЗМЗ 406.

Термостат

Термостат — элемент системы охлаждения автомобиля, который отыгрывает роль клапана, который перенаправляет поток ОЖ, с малого на большой. Рабочая температура силового агрегата ЗМЗ 406 — 87 — 103 градуса Цельсия.

При прогреве автомобиля термостат находится в закрытом состоянии, что позволяет более быстро и эффективнее провести нагрев движка. После достижения температуры жидкости в 60-70 градусов, термостат открывается, и охлаждающая жидкость начинает циркулировать по большому кругу, проходя через радиатор.

Термостат, по праву может считаться наиболее ломающейся частью системы охлаждения автомобиля. Зачастую это связано с тем, что узел заклинивает, и мотор или перегревается, или не греется. Наиболее простое решение проблемы — заменить испорченную деталь.

А — термостат закрыт; В — термостат открыт

Водяной насос

Водяной насос или помпа обеспечивает циркуляцию охлаждающей жидкости по системе. Располагается деталь в блоке цилиндров и приводится в движение при помощи приводного ремня от коленчатого вала. Деталь имеет ресурс в 100 000 км пробега, но в связи с некачественными запасными частями может выходить со строя значительно раньше.

Радиатор и вентилятор

Радиатор и вентилятор системы ОЖ предназначены для обеспечения оптимального охлаждения двигателя. Сам по себе радиатор охлаждается при помощи встречного потока воздуха, но в летний период — этого не хватает, и в работу включается вентилятор.

Радиатор системы охлаждения на ЗМЗ 406 установленный алюминиевый с 3-х рядной системой для обеспечения максимального охлаждения жидкости. Вентилятор приводится в действие при помощи автоматического замыкания цепи с датчиком температуры расположенного на блоке цилиндров.

Если двигатель имеет инжектор, то в цепь работы датчик-вентилятор ещё включается и электронный блок управления двигателем. Датчик температуры охлаждающей жидкости становится причиной многих проблем связанным с работоспособностью мотора.

Патрубки и водяная рубашка

Патрубки отыгрывают роль проводящего и соединяющего звена между разными элементами системы ОЖ. Из-за их неисправности может возникнуть утечка охлаждающей жидкости, и мотор попросту начнёт перегреваться.

Система охлаждения двигателя: устройство, промывка и ремонт Система охлаждения двигателя: устройство, промывка и ремонт Система охлаждения двигателя: устройство, промывка и ремонт Система охлаждения двигателя: устройство, промывка и ремонт Система охлаждения двигателя: устройство, промывка и ремонт

Установка фаркопа на автомобиль своими руками

Наиболее распространенные неисправности связаны с течью через отверстия дренажа и износом подшипника. Во втором случае поломку проще заметить, поскольку она протекает вместе с характерным писком во время работы.

На некоторых насосах устанавливают пластиковые крыльчатки. Заливая низкосортный антифриз в систему, он может попросту разъедать этот пластик, в итоге возникает поломка.

Термостат

Термостат или клапан служит для открытия и закрытия хода для охлаждающей жидкости. Когда температура достигает нужного предела, клапан открывается, пропуская ОЖ на большой круг.

Система охлаждения двигателя: устройство, промывка и ремонт

Устройство состоит из цилиндра, заполненного веществом. Оно нагревается при воздействии высокой температуры. В определенный момент растет давление, вещество выдавливает шток, и клапан открывается. Когда температура падает, то есть ОЖ остывает, шток возвращается в исходное положение и закрывает клапан.

трос-для-буксировки

Блог про Уаз

Система охлаждения на Газель с двигателем ЗМЗ-402, ЗМЗ-405, ЗМЗ-406 и УМЗ-4215 жидкостная, закрытого типа, с принудительной циркуляцией. Насос обеспечивает постоянный поток жидкости через рубашку охлаждения блока и головки блока цилиндров. После чего жидкость проходит через термостат и радиатор, отдавая тепло окружающему воздуху.

Система охлаждения на Газель с двигателем ЗМЗ-402, ЗМЗ-405, ЗМЗ-406 и УМЗ-4215, устройство, схема, принцип работы, особенности системы охлаждения двигателя ЗМЗ-405.

Рубашка охлаждения, насос, термостат и радиатор образуют большой круг циркуляции. В систему охлаждения включены радиатор отопителя кабины, радиатор дополнительного отопителя (для фургонов с двумя рядами сидений и автобусов), и электронасос, установленный на отводящем шланге системы отопления. Для автомобилей Газель с двумя рядами сидений и автобусов. Количество жидкости, проходящей через радиатор отопителя не зависит от термостата и регулируется только краном отопителя.

Схема системы охлаждения двигателей ЗМЗ-402 и УМЗ-4215 на автомобилях Газель.
Схема системы охлаждения двигателей ЗМЗ-402 на автомобилях Газель.
Схемка системы охлаждения двигателей ЗМЗ-406 на автомобилях Газель.
Схема системы охлаждения двигателей ЗМЗ-406 и ЗМЗ-405 на автомобилях Газель.

Система охлаждения двигателя ЗМЗ-406 на автомобилях Газель в основном аналогична системе охлаждения двигателя ЗМЗ-402. Но имеет отличия заключающиеся в том, что предусмотрен подогрев впускного трубопровода.

Кроме того, на корпусе термостата дополнительно установлены датчик температурного состояния двигателя и датчик аварийной температуры охлаждающей жидкости. На двигателе ЗМЗ-406 с левой стороны, а на двигателях УМЗ-4215 и ЗМЗ-402 с правой, расположен кран для слива охлаждающей жидкости из блока цилиндров.

Охлаждение двигателя ЗМЗ-402 ГАЗ-2705

Система охлаждения двигателей ЗмЗ-402 Газель ГАЗ-2705.

I – с одним отопителем; II – с двумя отопителями и электронасосом; 1 – расширительный бачок; 2 – термостат; 3 – датчик указателя температуры охлаждающей жидкости; 4 – радиатор; 5 – сливная пробка (кран) радиатора; 6 – вентилятор; 7 – ремень привода вентилятора; 8 – ремень привода насоса охлаждающей жидкости; 9 – насос охлаждающей жидкости; 10 – сливной кран блока цилиндров; 12 – электронасос системы отопления; 11, 13 – кран отопителя; 14 – радиатор дополнительного отопителя; 15, 16 – радиатор основного отопителя; 17 – основной клапан термостата; 18 – байпасный клапан.

Система охлаждения ЗМЗ-402 автомобилей Газель ГАЗ-2705 — жидкостная, закрытого типа, с принудительной циркуляцией. Насос обеспечивает постоянный поток жидкости через рубашку охлаждения блока и головки блока цилиндров, после чего жидкость проходит через термостат и радиатор, отдавая тепло окружающему воздуху. Рубашка охлаждения, насос, термостат и радиатор образуют «большой круг» циркуляции.

В систему охлаждения включены радиатор отопителя кабины, радиатор дополнительного отопителя (для фургонов с двумя рядами сидений и автобусов), и электронасос, установленный на отводящем шланге системы отопления (для автомобилей с двумя рядами сидений и автобусов). Количество жидкости, проходящей через радиатор отопителя не зависит от термостата и регулируется только краном отопителя. Водяной насос двигателя ЗМЗ-402 автомобилей Газель ГАЗ-2705 — центробежного типа, размещен в передней части блока цилиндров с приводом от шкива коленчатого вала полуклиновым или клиновым ремнем.

Перераспределением потоков жидкости управляет термостат, с двумя клапанами: основным и байпасным. На холодном двигателе Газель ГАЗ-2705 основной клапан закрыт, и вся жидкость циркулирует по «малому кругу», возвращаясь сразу в рубашку охлаждения минуя радиатор. Это ускоряет прогрев холодного двигателя. При температуре 80–84°С основной клапан начинает открываться, пропуская часть жидкости по большому кругу, а байпасный — закрывается. При температуре 94°С основной клапан открывается полностью, а байпасный закрывается и вся жидкость циркулирует через радиатор двигателя.

Вентилятор — с шестилопастной пластмассовой крыльчаткой. Ось вентилятора вращается в двух подшипниках. Подшипники установлены в специальном кронштейне, закрепленном на крышке распределительных шестерен тремя шпильками. Радиатор двигателя Газель ГАЗ-2705 — трубчато-ленточный, с боковыми пластмассовыми бачками. Бачки соединены с остовом радиатора через резиновую уплотнительную прокладку путем обжимки опорной пластины по фланцу бачков. На бачках и верхней пластине остова радиатора имеются кронштейны для крепления радиатора к кузову. На левом по ходу автомобиля бачке в нижней части имеется пробка или кран для слива охлаждающей жидкости.

Двигатель ЗМЗ 402 – модернизация системы охлаждения.

После форсирования мотора возникает проблема перегрева, так как режим работы кардинально изменился. Двигатель ЗМЗ 402, устанавливаемый на Газели и Волги, не лишен таких недостатков. Можно даже сказать, что в обычном (не форсированном) режиме, этот двигатель не отличается высокой эффективностью системы охлаждения. Поэтому, многие автолюбители, рано или поздно, но приходят к выводу, что нужно что-то предпринимать.

Форсирование двигателя ЗМЗ-402 приводит не только к модернизации системы охлаждения, но и к усовершенствованию систем смазки, газораспределения, зажигания. Иными словами, простой расточкой цилиндров не обойтись, для правильной работы двигателя придется переделать практически все. К тому же, усовершенствовать тормозную систему не помешает, так как мощность двигателя и максимальная скорость увеличились.

Модернизация охлаждения двигателя.

Для начала нужно решить, чем конкретно вы недовольны, что вы ожидаете получить после переделок? В первую очередь, конечно, потребуется замена крыльчатки с приводом от коленвала на электрический вентилятор. В радиаторах предусмотрено место под установку датчика включения вентилятора, поэтому, с этим проблем не возникнет.

Читайте также:  Пневматик с двигателем лифан

Второе, что нужно сделать, – предусмотреть ручное включение вентилятора, на тот случай, если вдруг датчик выйдет из строя. Неплохая идея – плавное включение вентилятора. Реализовать ее можно при помощи блока задержки. Таким образом, на двигатель уменьшается нагрузка в момент включения вентилятора.

Третье – замена радиатора на более совершенный. Например, немного дороже обойдется медный. Но у него есть плюс – теплоотдача выше. Следовательно, двигатель ЗМЗ-402 с таким радиатором будет охлаждаться намного лучше и эффективнее.

Система охлаждения ЗМЗ-402.

Система охлаждения двигателя ЗМЗ-402 жидкостная (хотя, конечно, правильнее назвать ее комбинированной, так как встречный поток воздуха охлаждает радиатор). Герметичного типа – охлаждающая жидкость в системе находится под давлением. Два круга охлаждения – большой и малый. Если проще, то большой круг – это когда в работе участвует радиатор, малый – без него.

Обязанность термостата – переключение циркуляции охлаждающей жидкости с малого круга на большой и наоборот. Большинство неисправностей системы охлаждения двигателя заключается именно в нем. Закипание двигателя ЗМЗ-402 – это первый признак того, что термостат вышел из строя. Его нужно только менять, так как он не разборный, а следовательно, ремонту не подлежит.

Помпа имеет привод от коленчатого вала двигателя ЗМЗ-402, обеспечивает циркуляцию охлаждающей жидкости в системе охлаждения. Ресурс у нее очень высокий, если правильно эксплуатировать. Один, самый важный, элемент – это подшипник, который имеет свойство изнашиваться. Особенно, если в систему охлаждения двигателя залит не тосол, а вода. Тосол сам по себе жирный, маслянистый, он смазывает подшипник. Если же залить воду, то она не только не будет смазывать механизм, но и в каналах двигателя образует много накипи, что повлияет на качество охлаждения.

Радиатор расположен так, что на него падает встречный поток воздуха, разбит он на соты, предназначен для лучшего охлаждения двигателя ЗМЗ-402. Кроме потока воздуха, радиатор обдувается крыльчаткой, имеющей привод от коленвала двигателя. Но все чаще на радиатор устанавливают электрический вентилятор, он намного эффективнее. Радиатор отопителя – служит для отопления салона автомобиля в зимнее время. Двигатель ЗМЗ-402 рассчитан на подключение одного или двух радиаторов отопителя (второй – для отопления фургона, если двигатель на Газели). И последнее – соединительные патрубки, расширительный бак и датчик температуры.

Топливная система двигателя ЗМЗ-402 автомобилей Газель ГАЗ-2705.

1 — топливный насос; 2 — фильтр тонкой очистки топлива; 3 — питающий топливопровод; 4 — воздухозаборный шланг; 5 — карбюратор; 6 — воздушный фильтр; 7,9 — штуцеры; 8 — крышка фильтра тонкой очистки; 10 — прокладка; 11 — фильтрующий элемент; 12 — пружина; 13 — стакан-отстойник; 14 — держатель стакана-отстойника; 15,16 — штуцеры; 17 — крышка фильтра-отстойника; 18 — прокладка; 19 — фильтрующий элемент; 20 — пружина; 21 — корпус отстойника с кронштейном крепления; 22 — сливная пробка; 23 — сетчатый фильтр топливозаборника; 24 — кронштейн топливного бака; 25 — сливной трубопровод; 26 — топливозаборник; 27 — топливный бак; 28 — датчик указателя уровня топлива; 29 — хомут; 30 — наливная горловина; 31 — фильтр-отстойник; 32 — рычаг ручного привода топливного насоса; 33 — прокладка топливного насоса.

Система питания (топливная система) двигателя Газель ГАЗ-2705 состоит из топливного бака, топливопроводов, топливного насоса, фильтра-отстойника, фильтра тонкой очистки топлива, карбюратора К-151 с приводом дроссельных и воздушной заслонок, воздушного фильтра. Топливо, под действием разрежения, создаваемого топливным насосом, проходит через сетку топливозаборника и по топливопроводу поступает в корпус фильтра-отстойника.

Вода и крупные механические частицы остаются в корпусе, а топливо проходит через фильтрующий элемент, состоящий из набора тонких стальных пластин, и по трубопроводу подается к топливному насосу. После насоса топливо проходит через фильтрующий элемент фильтра тонкой очистки и поступает в карбюратор. Воздух, необходимый для образования рабочей смеси, подается в карбюратор через воздушный фильтр.

Топливный бак автомобилей Газель ГАЗ-2705— расположен с левой стороны на лонжероне рамы. При установке двух баков они расположены по обеим сторонам автомобиля. Баки крепятся к лонжеронам при помощи кронштейнов и хомутов. Между хомутами и баком уложены картонные прокладки. На фургонах и автобусах устанавливается только металлический бак, на остальных автомобилях могут быть установлены металлический или пластмассовый топливные баки. Заправочная емкость металлического бака составляет 70 л, пластмассового — 60 л. В верхней части бака автомобилей Газель ГАЗ-2705 находится топливозаборник, состоящий из трубки и фильтра в виде латунной сетки, а также датчик электрического указателя уровня топлива.

В нижней части бака расположена сливная пробка. Наливная горловина пластмассового топливного бака закреплена на задней панели кабины и соединена с баком резиновым шлангом. Резьбовая пробка наливной трубы — без клапанов. Паровоздушный клапан соединен с баком с помощью поливинилхлоридной трубки и штуцера с шариковым клапаном, предотвращающим вытекание топлива из бака при опрокидывании автомобиля в аварийных ситуациях. Паровоздушный клапан имеет впускной и выпускной клапаны. Впускной клапан срабатывает при разрежении в баке 0,44–3,53 кПа, выпускной — при давлении 0,39–1,62 кПа. На фургонах и автобусах Газель ГАЗ-2705 наливная горловина бака расположена в специальной нише. Снаружи горловина закрыта лючком.

Пробка наливной горловины металлического бака имеет впускной и выпускной клапаны, аналогичные паровоздушному клапану пластмассового топливного бака. При заполнении бака вытесняемый топливом воздух отводится в атмосферу через воздушную трубку.Топливопроводы выполнены из латунных трубок. Трубки соединены с топливным насосом, баком, фильтром-отстойником, фильтром тонкой очистки топлива и карбюратором посредством штуцеров, конических муфт, накидных гаек и гибких шлангов со стяжными хомутами. Сливной топливопровод отводит излишки топлива от карбюратора, что улучшает работу системы питания и пуск горячего двигателя при высокой температуре окружающего воздуха. При установке двух баков слив топлива из карбюратора в бак отсутствует.

Воздушный фильтр двигателя ЗМЗ-402 автомобилей Газель ГАЗ-2705— сухого типа, со сменным фильтрующим элементом из пористого картона установлен на карбюраторе через резиновую прокладку. Фильтр снабжен воздухозаборным гофрированным шлангом, соединенным с металлическим патрубком, расположенным на брызговике справа. Привод дроссельных и воздушной заслонок состоит из педали, тросика, соединяющего педаль с сектором рычага дроссельных заслонок, наконечников с сальниками, регулировочных гаек, муфт и тяги воздушной заслонки карбюратора с ручкой, расположенной на панели приборов.

Управление воздушной заслонкой карбюратора осуществляется ручкой тяги с места водителя. Когда ручка находится в исходном положении (утоплена), воздушная заслонка полностью открыта. Топливный насос (бензонасос) двигателя автомобилей Газель ГАЗ-2705— диафрагменного типа, приводится в действие от эксцентрика на распределительном валу. Клапан насоса состоит из обоймы, изготовляемой из цинкового сплава, резинового клапана и латунной пластины, поджимаемых пружиной из бронзовой проволоки. Над всасывающими клапанами насоса установлен фильтр, изготовленный из мелкой латунной сетки.

Для заполнения карбюратора топливом при неработающем двигателе насос имеет рычаг ручного привода. Для предотвращения попадания бензина в картер при повреждении диафрагмы в корпусе насоса имеется отверстие с сетчатым фильтром. Топливный фильтр-отстойник двигателя Газель ГАЗ-2705установлен на левом лонжероне рамы перед топливным баком и предназначен для отделения от топлива воды и механических примесей размером более 0,05 мм.

Для слива отстоя внизу корпуса фильтра имеется сливная пробка. Для очистки топлива от механических примесей фильтр снабжен фильтрующим элементом, состоящим из набора тонких металлических пластин. Фильтр тонкой очистки топлива устанавливается на двигателе перед карбюратором и состоит из корпуса, резиновой прокладки, уплотнительной резиновой втулки, керамического или бумажного фильтрующего элемента, пружины, стакана-отстойника и деталей его крепления.

При добавлений комментария поставьте галочку на чек-бокс «Подписаться на уведомления о новых комментариях» тем самым после ответа на Ваш комментарий Вы сразу будете уведомлены через e-mail адрес который Вы указали при добавлений комментария. Автоматическая публикация, комментариев, разрешена только зарегистрированным пользователям!

Источник

ГАЗ 3110 с двигателем 402 карбюратор: неисправности и методы устранения

Карбюратор для 402 двигателя волга ГАЗ-3110 инжектор и карбюратор расход топлива на 100 км ГАЗ 3110

1 – винт-пробка оси поплавка; 2 – прилив для установки электромагнита конфигурации вентиляции поплавковой камеры (в карбюраторах К-151в); 3 – резьбовая пробка топливного жиклера переходной конфигурации вторичной камеры; 4 – штуцер отбора разрежения в вакуумный редуктор распределителя зажигания; 5 – штуцер отбора разрежения к клапану управления Эпхх; 6 – штуцер конфигурации вентиляции картера; 7 – бобышка с топливными штуцерами; 8 – винт фиксации бобышки;

Карбюратор для 402 двигателя волга

Волга ГАЗ 3110 ЗМЗ-402 Карбюратор К-151 устройство 9 – штуцер вакуумного управления клапаном рециркуляции отработавших газов; 10 – резьбовая пробка эмульсионного жиклера конфигурации холостого хода; 11 – прилив для штуцера вентиляции поплавковой камеры (только для К-151в); 12 – резьбовая пробка слива топлива из поплавковой камеры; 13 – штуцер подачи разрежения к клапану Эпхх; 14 – винт корректировки состава смеси на холостом ходу (винт «качества»); 15 – винт-упор рычага заслонки первичной камеры; 16 – микропереключатель управления Эпхх; 17 – винт корректировки частоты вращения на холостом ходу (винт «количества»);

18 – стяжной винт половинок двуплечего рычага пускового механизма; 19 – рычаг управления пусковым устройством; 20 – рычаг на оси воздушной заслонки; 21 – тяга привода воздушной заслонки; 22 – микропереключатель конфигурации Эпхх; 23 – стяжная пружина свободного хода рычага управления дроссельными заслонками; 24 – мнимый рычаг кулачка управления пусковым устройством; 25 – регулировочный винт положения тяги привода воздушной заслонки; 26 – открывающий усик рычага дроссельной заслонки вторичной камеры; 27 – закрывающий усик рычага дроссельной заслонки вторичной камеры; 28 – кулачок пускового механизма; 29 – винт-упор рычага заслонки вторичной камеры;

Карбюратор для 402 двигателя волга

30 – топливоотводящий штуцер; 31 – винт фиксации кулачка ускорительного насоса ( вариант исполнения); 32 – топливоподводящий штуцер. Волга ГАЗ 3110 ЗМЗ-402 Карбюратор К-151 устройство

Споры о том, какой карбюратор поставить на 402 двигатель Волги, будут вестись любителями усовершенствовать свою машину, наверное, до той поры, пока последний из карбюраторов не будет благополучно отправлен в утиль. Такой вопрос всегда вызывает живой отклик, особенно у владельцев Волг, Газелей, так как многим хочется иметь в арсенале гораздо более совершенные агрегаты для своих авто.

К тому же, желание сэкономить также не оставляет отечественных автолюбителей: овес (бензин) нынче дорог – не укупишь, а от хорошего карбюратора многое зависит в контексте расхода топлива.

Какой карбюратор поставить на 402 двигатель Волги, безусловно, придется решать именно вам, если вы уже решились разобраться с данной проблемой и апгрейдить любимую машину. Но перед этим увлекательным занятием стоит, наверное, задуматься и над тем, какие задачи хотите вы хотите поставить перед собой и перед ней, чтобы поэтапное достижение цели не превратилось в бессмысленное копошение над металлическими и механическими узлами.

Смотрите также

Комментарии 23

У Солекса 21083 есть один огромный плюс: самое лучшее качество смеси. Однако адаптировать его на Волгу — геморрой.

Тянет — не тянет регулируется жиклерами. Можно поставить 107 и 150 от 073. Ещё будет не хватать диаметра ускорительного распылителя. Нужно более 45. Но наверное, никто не обратил внимание: самая главная проблема 21083, да и 073- наличие мощнейшего разрежения в 1 камере. Объем двигателя не соответствует диаметру камеры. В результате вакуумный регулятор будет отключаться только в полностью закрытом положении заслонки (педаль отпущена). Т.о. всегда будет более раннее зажигание, чем нужно, а если его припозднить — появится мощный провал при нажатии на газ. Понятно, что раннее зажигание очень быстро разобьет двигатель, а позднее на ХХ не на пользу клапанам. Другими словами — либо не едет, либо будут слышны удары в поршни при нажатии на газ.

402 двигатель-это 2.5 литра и их нужно кормить, у ВАЗа двиг 1.6…

ничего не меняй. там и так все хорошо

У меня Солекс стоит ГАЗовский 4178 кажется называется — тот же 083 только дифузоры и жиклёры свои Кстати поменят топливный главный на 083-выхлоп перестал вонять…ТЯГА ОБАЛДЕННАЯ)))) для 402 канечно…

В моей стоит Солекс 21041В. Езжу второй год и горя не знаю. Данный карбюратор адаптирован для моторов объемом 2 литра и более. По сравнению с родным 151С, мотор с Солексом намного лучше работает, и тяга хорошая у машины. За покупку с установкой и регулировкой отдавал 3100 р в Москве на Московском карбюраторном заводе.

я там-же тот-же самый карбюратор ставил, но я не знаю что они с ним сделали, но расход у двигателя стал 30 литров на 150 километров, но правда и прёт как танк со страшной силой…

Ехать обратно и делать по гарантии-у меня расход был 10,5 на сто по трассе-в городе ел 14-16 в зависимости от пробок

Стоит солекс 2141 дифузоры 24-26 больше чем на к 151, валит офигенно расход 12 город,

Стоит солекс 21041, то-же самое что и у вас, расход 30 литров на 150 километров.

Езжу на карбе для 21083 спорт.Дороботка состояла только в рассверливании крепежных отверстий и крепления троса газа ну и плюс от ктушки для эл.маг. клапана. В общем полет нормльный, но с родным по бодрее.Расход топлива примерно одинаковый.

Зачем голову греть, сейчас дааз выпускает карб на Волгу!

всем спасибо за помощь)))

у меня на 402 стоит солекс 21073 розход 10 город валит как сумашедшая…

а можешь по подробнее рассказать о переделки газульки, плиз в личку

у меня на 402 стоит солекс 21073 розход 10 город валит как сумашедшая…

такого не может быть или не едет и экономит или жрет и едет

солекс 83-й стоит у меня на газели — тянет нормально, расход умеренный

Довелось мне проехать на Солексе на 02 волге с 402м движком, вообще не едет, даже хуже чем мой 126йкарб на газу.

я езжу с человеком у которого 402 двиг и стоит солекс для волги, по сути он тот же самый солекс для 08 но жиклеры другие большей пропускной способности, тянет хорошо, но сразу предупрежу у него стоит 4 ступка и ГП родная, тянет и прет хорошо, для меня солекс не покатит стоит 5 ступка и ГП скоростная!»

вовансан в помощь! он «гуру» драйва по солексам

немного надо растачивать крепёжные отверстия.

У меня и на уазике стоит и на волге друга, работает отменно, жиклеры не меняли вовсе, единственное чем доработали, поставили нулевик, он в этом деле очень хорошо бодрит.

Автомобили общего назначения

. Особенностью ее является расход топлива ниже среднего, который составлял примерно 7,0-8,5 литров на каждые 100 км. Кроме того, производитель также запускал ряд органических версий, однако, не более 200 штук в течение года. Другая модификация — 310221, могла содержать 5 или 7 мест и была оснащена кузовом с пятью дверями.

Какой карбюратор поставить на газель с 402 двигателем

Карбюратор модели К-151 устанавливался на автомобили Газель 2705, ГАЗ 3102, 3110 с силовыми установками ЗМЗ 402. Устройство состоит из элементов, отвечающих за попадание горючей смеси к цилиндрам. Модель карбюратора К 151 применяется как штатное устройство, существуют разновидности 151 «С» и «Д», отличающиеся некоторыми параметрами. Перед тем, как понять, какой карбюратор лучше поставить на уаз с 402 двигателем, необходимо изучить параметры, устройство агрегата.

Расход топлива ГАЗ 3110 (Волга)

Ничто так не обесценивает вашу машину, как новая машина соседа

Этот легковой автомобиль Горьковского завода был представлен в 1997 году. Модель оказалась достаточно популярной, так как была очень вместительно, достаточно мощной и комфортной. ГАЗ 3110 выпускался в двух кузовах: седан и универсал. Их комплектации несколько различались. Прекращено производство было в 2008 году.

Устройство карбюратора к-151

Карбюратор на газели с 402 двигатель состоит из трех основных разбираемых конструкций. Соединение происходит с использованием винтов и прокладок, данное конструктивное решение позволяет производить техническое обслуживание с большей скоростью. Верхняя крышка карбюратора газель с змз 402 двигателем состоит из разделенного несколькими частями воздушного патрубка и его каналов. Воздушная заслонка располагается возле первичной секции канала.

Схема карбюратора к 151: 1 – крышка; 2 – поплавок; 3 – воздушный жиклер переходной системы второй камеры; 4 – топливный жиклер переходной системы второй камеры; 5 – резьбовой винт-держатель распылителя эконостата; 6 – главный воздушный жиклер второй камеры; 7 – распылитель эконостата; 8 – эмульсионная трубка главной дозирующей системы второй камеры; 9 – малый диффузор первой камеры с распылителем; 10 – нагнетательный клапан; 11* – распылители ускорительного насоса; 12 – воздушная заслонка; 13 – малый диффузор второй камеры с распылителем; 14 – главный воздушный жиклер первой камеры; 15 – эмульсионная трубка главной дозирующей системы первой камеры; 16 – блок топливного и воздушного жиклеров холостого хода с эмульсионной трубкой; 17 – эмульсионный жиклер системы холостого хода; 18 – воздушный жиклер холостого хода; 19 – регулировочная игла на жиклере дренажного канала ускорительного насоса; 20 – ограничитель хода шарикового клапана ускорительного насоса; 21 – корпус карбюратора; 22 – перепускной (дренажный) жиклер ускорительного насоса; 23 – шарик клапана ускорительного насоса; 24 – пружина диафрагмы ускорительного насоса; 25 – диафрагма ускорительного насоса; 26 – крышка диафрагмы ускорительного насоса; 27 – рычаг привода ускорительного насоса; 28 – главный топливный жиклер первой камеры; 29 – штуцер клапана ЭПХХ; 30 – диафрагма клапана ЭПХХ; 31 – запорный клапан ЭПХХ; 32 – пластмассовый ограничитель поворота винта качества; 33 – винт регулировки состава смеси (винт качества) на холостом ходу; 34 – разгрузочное поддиафрагменное отверстие в корпусе клапана ЭПХХ; 35 – корпус экономайзера принудительного холостого хода (узел холостого хода); 36 – седло клапана системы холостого хода; 37 – винт регулировки частоты вращения коленчатого вала на холостом ходу; 38 – прокладка; 39 – дополнительный винт регулировки состава смеси на главной топливоподающей ветви холостого хода (только на ранних модификациях карбюраторов); 40 – переходное щелевое отверстие системы холостого хода; 41 – дроссельная заслонка первой камеры; 42 – кулачок привода рычага ускорительного насоса; 43 – ролик рычага ускорительного насоса; 44 – входное окно воздушного канала системы холостого хода; 45 – дроссельная заслонка второй камеры; 46 – термоизоляционная наборная прокладка корпуса карбюратора; 47 – корпус дроссельных заслонок; 48 – штуцер отбора разрежения к электромагнитному клапану управления ЭПХХ; 49 – штуцер отбора разрежения к вакуумному регулятору опережения зажигания; 50 – главный топливный жиклер второй камеры; 51 – штуцер отбора разрежения к клапану рециркуляции отработавших газов; 52 – силовая цепь блока управления ЭПХХ; 53 – цепь микропереключателя системы ЭПХХ; 54 – фильтр на вентиляционном штуцере электромагнитного клапана управления ЭПХХ; 55 – электромагнитный клапан системы ЭПХХ; 56 – болт штуцера; 57 – топливный фильтр; 58 – топливоподводящий штуцер; 59 – пробка на стенке поплавковой камеры; 60 – запорный клапан поплавкового механизма; 61 – серьга запорной иглы; 62 – язычок поплавка.

Настройка карбюратора К-126ГУ

ГАЗ 3110 ЗМЗ-406

ГАЗ 3110 ЗМЗ-406 оснащался пятиступенчатой механической коробкой передач и двигателем с рабочим объемом в 2,4 литра. Мощность мотора составляла 145 л.с., а крутящий момент повысился до 209 Нм. Система управления — распределенный впрыск с микропроцессорным управлением. Максимальная скорость авто – 155 км/ч, разгон от нуля до сотни осуществляется за 15,3 секунды. Благодаря системе двойного впрыска разработчикам удалось существенно снизить расход топлива: городской цикл – 12 литров, загородный цикл – 7 литров на сто километров пробега. Учитывая наличие электронной системы контроля подачи топлива, ремонт двигателя рекомендуется выполнять только с помощью профильных специалистов.

Какой карбюратор лучше подойдет на 402 двигатель

Владельцы Газелей, автомобилей Волга с мотором 402 модели думают о смене устройства по нескольким причинам:

Множество отзывов владельцев указывают, что определенные модели ДААЗ от ВАЗ 2107 подходят к Газели, но при полной загрузке автомобиль теряет свои динамические характеристики. Какой карбюратор лучше на 402 двигатель возможно узнать из советов бывалых автолюбителей. В процессе замены актуален вопрос экономии, но она не достигается из-за того, что агрегаты не рассчитаны на больший объем силовой установки.

Карбюратор модели К-151 рассчитывается на двигатель 402 модельного ряда. Настройки и регулировки полностью соответствуют объему, позволяют настроить, экономить бензин при умеренной езде, реализовывать заявленные характеристики силового агрегата. Отрегулировать автомобильный движок блока с карбом ДААЗ от ВАЗ, который поставляет бензин, не самый экономичный способ.

Модификация системы подачи горючей смеси в цилиндры с маркировкой К-151С получила немало положительных отзывов. Необходимо изучить конструктивные особенности, прежде чем делать вывод, какой карбюратор лучше поставить на уаз с 402 двигателем. Основными достоинствами является повышенная плавность хода при нажатии на педаль акселератора, эффективность работы холодного запуска. Воздушная заслонка перекрывается без операций с педалью, работает полностью в автоматическом режиме. Скорость разгона авто меняется в лучшую сторону, за счёт конструктивных изменений подачи горючей смеси.

Некоторые владельцы машин с агрегатами ЗМЗ 402 посматривают в сторону замены на карбюратор solex. Замена штатного устройства покупным нецелесообразно, т.к. вложения финансов будут немалыми, а эффект будет окупаться продолжительное время.

Основные положительные стороны замены на карбюратор Солекс 402 двигатель:

Карбюратор солекс на уаз 402 двигатель имеет следующие недостатки:

Инструкция по регулировке холостого хода К126Г

Регулировка устойчивости работы двигателя осуществляется двумя винтами. Один определяет количество топливно-воздушной смеси, а второй – качество обогащения её у К126Г. Регулировка карбюратора, инструкция которого приведена ниже, осуществляется поэтапно:

Читайте также:  Ремонт автомобиля скачать прайс

Правильность регулировки проверяется повышением оборотов до 1500 и последующим перекрытием дроссельной заслонки. Обороты при этом не должны упасть ниже допустимых значений.

Преимущества и недостатки модели К-151

Установленный заводом порядок распределения топлива, при правильной регулировке, способен обеспечить автомобиль необходимыми характеристиками, умеренным расходом топлива. Основными достоинствами отмечаются наличие системы автономного холостого хода, позволяющие регулировать воспламенение, значительно экономить топливо при определенных режимах работы. Полуавтоматическая система запуска холодного агрегата помогает владельцу при запуске ДВС в морозы, возможно реализовать запуск с пульта.

На газель двигатель 402 карбюратор выбирается прежде чем задавать вопрос, какой карбюратор поставить на 402 двигатель. Отлично подвергается настройке, неприхотлив в эксплуатации, долго сохраняет регулировки в отличие от других моделей. Необходимо тщательно следить за состоянием топливных фильтров, своевременно производить профилактику, после этого возможно достигнуть поставленных целей по расходу горючего.

Карбюратор на волге 3110 с 402 двигателем имеет не так много отрицательных сторон, но все же они доставляют некоторые неудобства. Конструкция не отличается легкостью при разборке и промывке. Изогнутые каналы, большое количество рычагов, пружинок представляют серьезные трудности при обслуживании. Запорная игла комплектуется резинкой, что также увеличивает требования к сервисному обслуживанию.

Возможные неисправности

Все неисправности описываемой системы либо видны визуально, либо их легко проверить. Одна из основных проблем – неустойчивая работа двигателя на холостых оборотах, либо их совсем нет. Карбюратор К126Г, регулировка расхода топлива которого в норме, без особых проблем позволяет двигателю работать в холостом режиме.

Вторым моментом, по которому видно, что устройство неисправно и требует настройки, является увеличение расхода топлива. Причин может быть несколько, поэтому регулировка и настройка карбюратора не всегда помогают.

Решить проблему может плановая регулярная очистка всех составляющих элементов. Возможна и неполная очистка при не снятом с авто карбюраторе, но она нежелательна. К126Г, как и любое механическое устройство, предпочитает хороший уход.

Совместимость этой модели двигателя с другими карбюраторами

По конструктивным особенностям, сфере применения карбюраторные устройства не сильно отличаются. По мнению некоторых автолюбителей к Газелям и Волгам устанавливаются практически все типы карбов, чтобы определится, какой карбюратор поставить на 402 двигатель, необходимо знать перечень подходящих по конструкции. Не исключением становятся модели ДААЗ от 2107 модели ВАЗ, а также некоторые модификации с автомобилей АЗЛК, ЗМЗ.

Важно отметить, что повысить экономичность бензина можно, однако это потребует не малые финансовые, временные затраты. Установка менее мощной модификации не позволит реализовать всю мощность мотора, а расход может остаться при прежнем уровне.

История создания марки

Данная модель автомобилей появилась на рынке в январе 1997 года. Своим появлением она практически полностью приняла на себя популярность и спрос предыдущей по ряду ГАЗ-31029. Представленная народу волга была на выставке ММАС-95, которая и состоялась в вышеупомянутом году. С помощью ГАЗ 3110 производители хотели добиться эффекта сочетания современных технологий и внешнего вида нового образца, поскольку все предыдущие модели были недостаточно хорошими в одном из этих критериев.

2.4i (137 л.с, 210 Нм, турбо бензин) 5-мех, 2WD

Двигатель Расход (город)
2.3i (бензин) 5-мех, 2WD 13.5 л/100 км
13.7 л/100 км

Кроме того, что изменился топливный расход, компания поразила потребителя и другими доработками

Говоря об этом, следует указать на то, что данная модель была своеобразной модернизацией своего предшественника ГАЗ 31029, которая в свое время покорила отечественный рынок и побила рекорды потребительского спроса на нее. Вместе с внешними изменениями, машина получила и некоторые технические. Перед тем, как говорить какая затрата горючего на 3110, нужно определить, какие были созданы модификации ряда.

Кто подскажет Что если на 402 двигатель поставить карбюратор солекс ДААЗ 21083.

Кто подскажет? Что если на 402 двигатель поставить карбюратор «солекс ДААЗ 21083» какие плюсы какие минусы?

    m > March 14, 2020 19:16

его минимум к151, в идеале к-135

    fetch198812 March 14, 2020 23:51

Не ставь эту Хрень, лучше 126 гм

Из плюсов расход как у тазовской классики на скоростях до 70 км/ч (если повезет с настройкой),, а из минусов напроч задушенный мотор лишенный литровой мощности карбюратором предназначенным для моторов 1,3 — 1,5 литра, потерей крутящего момента после 1500 — 2000 оборотов, огромный расход начиная от 90 км/ч, о паспортной и реальной максимальной скорсти можно забыть так как прощайте 4000 — 5000 о/м, вывод стоит ли ставить данный карб? Когда наоборот лучше заставить мотор отработать свой расход прибавлением лошадок путем освобождения впуска выпуска и производительным карбюратором типа к 135 или к 88 разумеется настроенным под 2,5 литра, а движек если он исправен больше топлива чем надо не возьмет

    flurry March 15, 2020 01:30

а если руки золотые то можно его и инжектировать будет еще круче)

    antonio198311 March 15, 2020 12:15

flurry, ты не прав, при пенсионерской езде разницы не будет. Мотор кушает столько же. А вот любой разгон потребует намного большего обогощения, вот и прлучишь свою экономию в 20 литров.

    hollerith March 15, 2020 17:38

ставь его только найди карбюраторщика спеца он тебе настроит его.у меня на 029 стоял 2107 карб,на 10ке 2105 обе машины с 402 двигом под 92бенз+гбо.ни в динамике разгоне НИЧЕГО не потерял.

Плюсов точно не поимеешь

    cottony199504 March 15, 2020 22:04

    nightclub_00 March 17, 2020 01:31

    nightclub_00 March 17, 2020 01:33

В магазине продается 5000 стоит бери не пожалеешь ☺

    flurry March 17, 2020 02:08

    flurry March 17, 2020 02:11

402 й просто такие обороты не осилит конструктивно)

    flurry March 17, 2020 02:14

а тазовский карб — это — 15 или 20 лошадей откуда взяться КПД чтоб разогнать машину до 180?))

    nightclub_00 March 17, 2020 02:34

    nightclub_00 March 17, 2020 02:34

flurry, не возможное возможно.

    flurry March 17, 2020 02:39

nightclub_00, про карб ладно (надо было уточнить для какого движка солекс змз или ваз). 4 ст или 5 ст ладно, а какая Г П в мосту стоит у тебя, какие у нее передаточные числа?))

    nightclub_00 March 17, 2020 02:47
    flurry March 17, 2020 03:10

хорош аппарат)) у меня 3102))) карб как раз к 135 жиклеры часть родные часть с 151 и 126 карба, при том же расходе гарючки в 12 л прибавил 25 лошадок и теже 180 честно набирает но на 5 передаче и гп 3,9 в дальнейшем гп 3,56 от 105 ой будет стоять))

Волга Сайбер

Компанию требовалось срочно спасать выпуском новой модели. Для этих целей было решено позаимствовать лицензионную переднеприводную платформу автогиганта Chrysler. Так в 2001 году был дан старт производству модели Volga Siber, над дизайном которой трудилось известное британское ателье UltraMotive. Во время проектирования Волга Сайбер была поставлена цель по максимуму применить на деле имеющиеся наработки американских автопроизводителей. При этом отечественный автомобиль должен был иметь знакомые многим классические черты экстерьера.

Двигатель Расход (город) Расход (трасса) Расход (смешанный цикл) Тип топлива
2,0МТ 141 л.с. (механика) 10,4 5,7 7,5 Бензин
2,4МТ 143 л.с. (механика) 11,6 8,2 10,3

Стоит сказать, что как и у многих автомобилей, затрата топлива у Волги на сто километров зимой немного выше, чем в летний период, это нужно учесть, перед тем, как делать личные замеры.

Постановка задач

Конечно же, расход топлива может зависеть от многого: даже от давления в колесах, качественного или контрафактного залитого в моторный отсек масла, исправности самого движка. Но самое главное воздействие на данные оказывает все же карбюратор.

В первую очередь от него (а также от его правильной регулировки) во многом будет зависеть то, насколько прожорливым аппетитом будет обладать машина. И если вы ставите перед собой задачу снизить расход бензина, то именно смена карбюратора на более продвинутую модель поможет вам выполнить ее.

О карбюраторных системах

Итак, что же такое карбюратор? В переводе с французского carburation – «смешивание». Отсюда становится понятным назначение устройства – для создания смеси из воздуха и топлива. Ведь именно топливно-воздушная смесь воспламеняется от искры свечи автомобиля. Благодаря простоте конструкции, карбюраторы сегодня применяются на маломощных двигателях газонокосилок и бензопил.

Есть несколько разновидностей карбюраторов, но везде главными составляющими будут поплавковая камера и одна или несколько смесительных. Принцип поплавковой камеры схож с клапанным механизмом бачка унитаза. То есть жидкость поступает до определённого уровня, после которого срабатывает запорное устройство (у карбюратора это игла). В смесительную камеру топливо поступает через распылитель вместе с воздухом.

Совместимость

А как же обстоят дела с таким важнейшим показателем, как совместимость, спросите вы? Почти что все карбюраторы (двухкамерные) и отечественные, и многие зарубежные, могут быть взаимозаменяемы и совпадают по многим своим параметрам и размерам соединения. По мнению спецов, на Волгах вполне могут успешно функционировать и жигулевские (к примеру, ДААЗ-2107

), и газовские (
К-151
и
156
), и азлкашные. Будет, безусловно, наблюдаться разница в работоспособности, и потребуется корректирование диаметра по жиклерам. Так, у вазовского агрегата — меньший диффузор.

При установке подобного на Волгу (или УАЗик) он будет обеспечивать прекрасную экономию бензина, но поубавит движку резвости и приемистости – уже сильно не погоняешь. 21083

– более точно производит дозировку на различных режимах. Так что, делаем выводы: если очень большая нужда в экономии, то ставим ДААЗ, а если охота получить машинку помощнее, то К-151.

Регулировка уровня топлива в поплавковой камере

Со временем может случиться так, что уровень бензина в камере с поплавком изменится. По норме он должен колебаться в пределах 18-20 мм от нижней поверхности разъёма, который определяется через смотровое окно карбюратора. Если же визуально это не так, то необходимо произвести регулировку.

Изменение уровня топлива в камере К126Г осуществляют путём подгибания язычка рычага поплавка. Делается это очень аккуратно, стараясь не повредить шайбу уплотнения из специальной бензиноустойчивой резины.

Некоторые особенности

Так как на машинах типа Волги устраивать гонки мечтают, наверное, лишь единицы, целесообразно и практично будет задуматься об установке жигулевского карбюратора на 402-й движок. В былые времена некоторые счастливые обладатели старых Волг, совсем уж безбожно потребляющих подорожавший на постсоветском пространстве бензин, устанавливали восьмерочные жигулевские карбюраторы, и были весьма довольны полученными результатами. Делалось это, исключительно, в целях экономических, хотя при монтировке и возникали некоторые проблемы (например, с длиною шпилек или дросселем).

На Солексе (ДААЗ-21083

) отверстия немного смещены (на миллиметр внутрь). Для конечной доводки нужно производить еще и жиклерную коррекцию. Появились в предложении и уже модифицированные специально под Волги Солексы (маркировка
ДААЗ-3110
). Это значительно упрощает задачу водителя авто, собирающегося произвести реконструкцию. Стоит выбрать только лишь агрегат (в комплект входит и переходник под старые фильтры воздуха), а остальное – дело техники. Чтобы поставить новый вместо старого, потребуется затратить совсем мало времени и физических сил.

Модификации ГАЗ 3110

Чтобы удовлетворить самые разнообразные желания потребителей и не потерять объемы спроса на отечественном рынке, было принято решение о выпускание сразу нескольких моделей нового образца. Каждая из них имела различное назначение и соответственно использовалась владельцем в различных целях. Именно поэтому потребление топлива на ГАЗ для различных модификаций несколько отличалось. Стоит отметить, что к видам ГАЗ 3110 относятся модели

Итоги

В конце концов, если вы сами – не большой специалист карбюраторного дела, то проще всего обратиться за помощью к народным умельцам, обитающим на СТО. Там за определенные деньги вам все поменяют и проверят, как работает система. Хотя 100% доверия, конечно же, нет и к мастерам. Были случаи, когда при установке игнорировалась разница в строении родного и вазовского блока ЭПХХ – принудительного холостого хода. В результате мотор при езде функционировал на холостых с перебоями и огрехами.

адо постараться избежать подобных нюансов и как следует сразу настроить поставленный новый агрегат, чтобы не возиться посреди дороги с поломками. И тогда вопрос, какой карбюратор поставить на 402 двигатель Волги, разрешится сам собой. Из опыта: в результате путешествия длиною в 850 км, ГАЗ-24 было скушано всего 80 литров бензина, то есть менее 10 на сотню!

ГАЗ-3102

Модель, известная под именем ГАЗ-3102, также является автомобилем среднего класса, выпуск которого стартовал в канун нового 1982 года. Эта машина была разработана на платформе популярнейшей 24 модели и должна была стать ее преемником. Но все пошло не так гладко и по многим экономическим, и даже политическим причинам Волга 3102 выпускалась небольшими партиями, составлявшими не более трех тысяч экземпляров за один календарный год.

Характеристики и нормы расхода бензина модели позволяли использовать ее в качестве средства передвижения для советских чиновников среднего звена, то есть для тех людей, кому по статусу не положены были лимузины «Чайка». Кстати, в модельном ряду 3102 вариантов двигателей было гораздо больше, нежели у 24. С расходом топлива Волги на 100 км можно ознакомиться в таблице.

Источник

Сообщества › ГАЗ Волга › Блог › Капиталка ЗМЗ-402, взгляд изнутри)

Наверное многим покупателем пожилых отечественных авто известен этот трюк, когда на 80% авто с гнилым в хлам кузовом заявлена капиталка двигателя. Буквально вот-вот недавно, пару тысяч км назад))))

При покупке авто хозяин божился, что двигатель капиталился вот-вот, совсем недавно. Естественно этот пассаж был проигнорирован, с указанием на то «что это за капиталка, когда с движка масло прёт?», но любопытство осталось, что же там накапиталили?

Так что встречаем обычную капиталку ЗМЗ-402, клонов коей на просторах отечества множество!

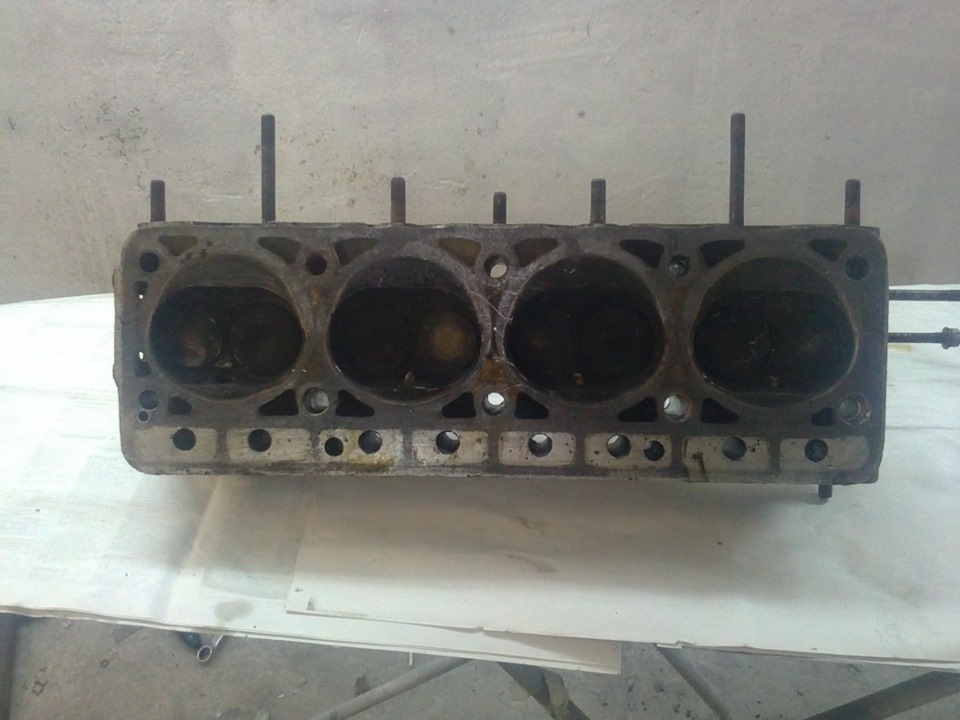

Действительно, боле-менее чистая, нагара немного, скорее всего голову «капиталили» не так давно.

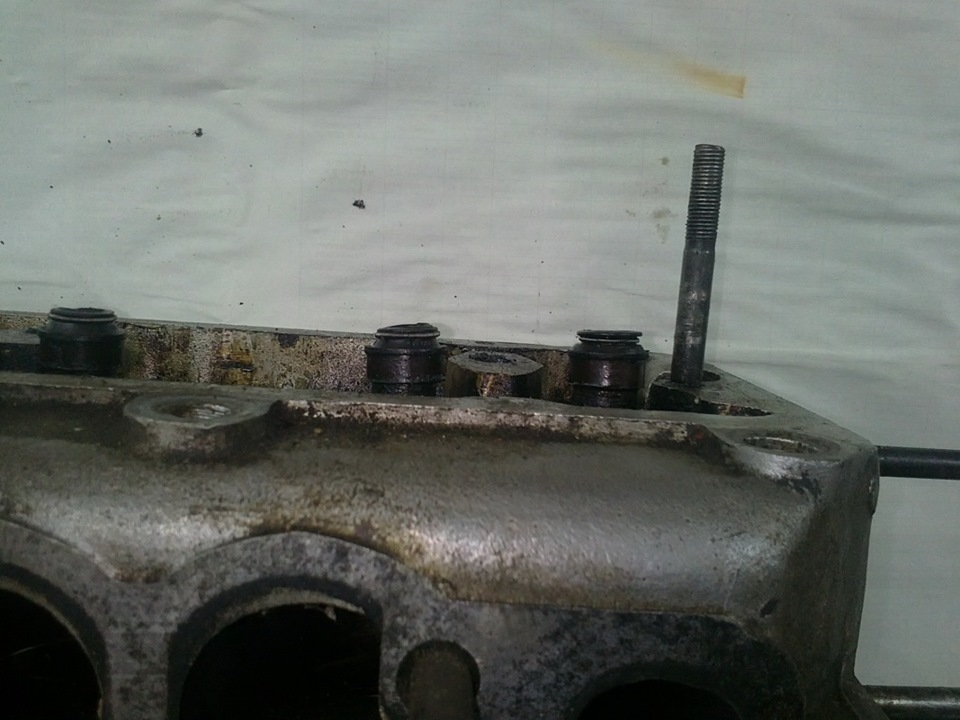

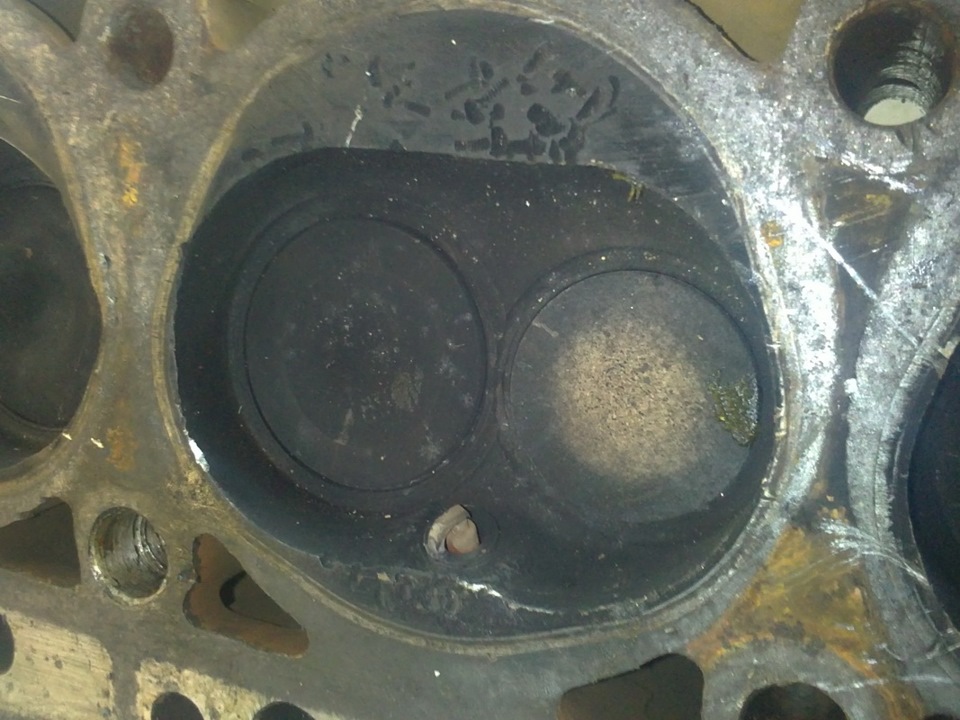

Для начала — вот что бывает, если в впускной коллектор уронить болтик. Не надейтесь, сам не вылетит.

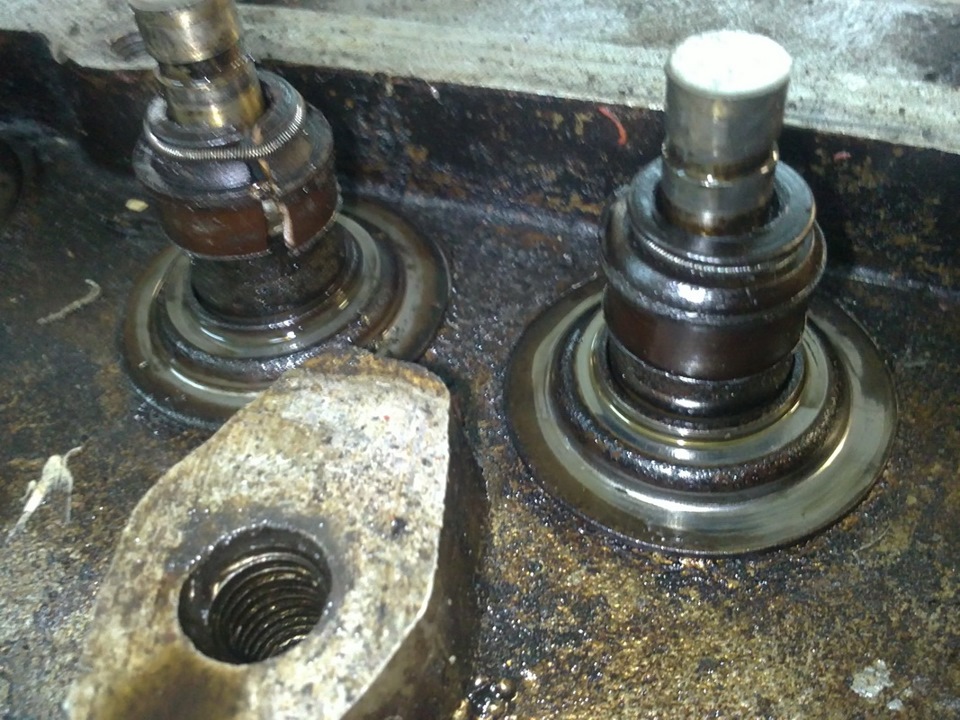

По быстрому рассухариваю клапана и…

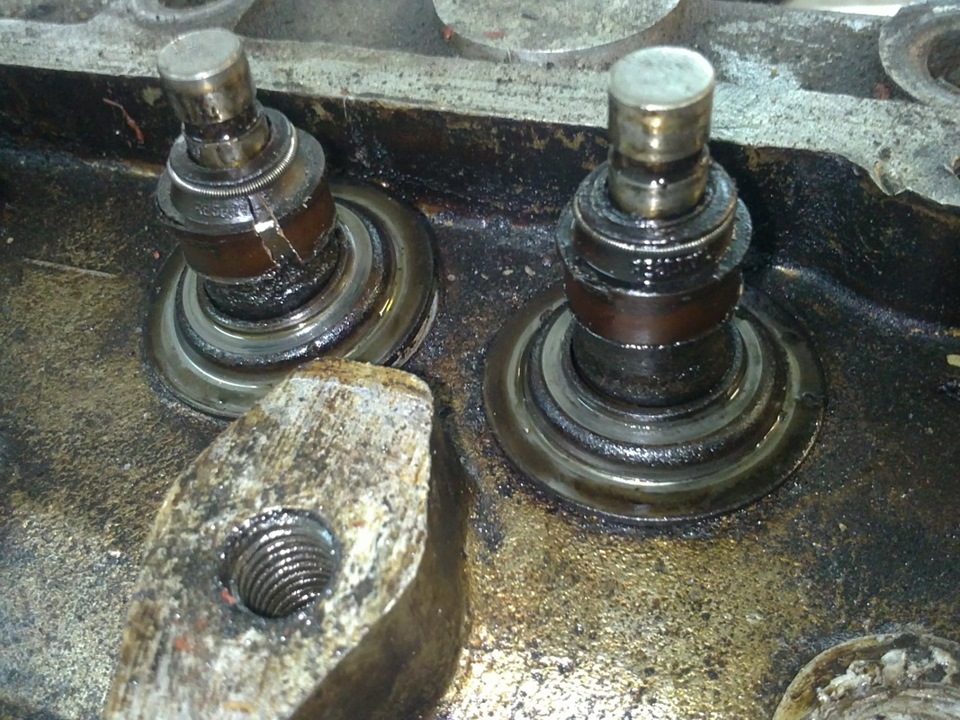

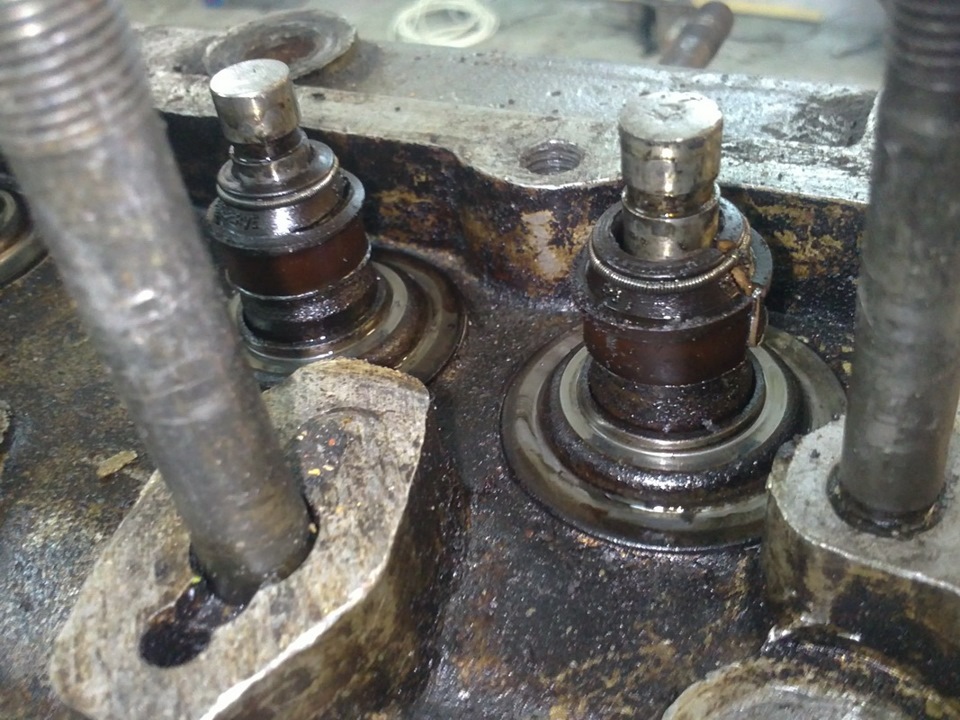

Не. ну что маслосъёмные колпачки стоят криво-косо, это ещё цветочки

Ведь ягодки на фото ниже

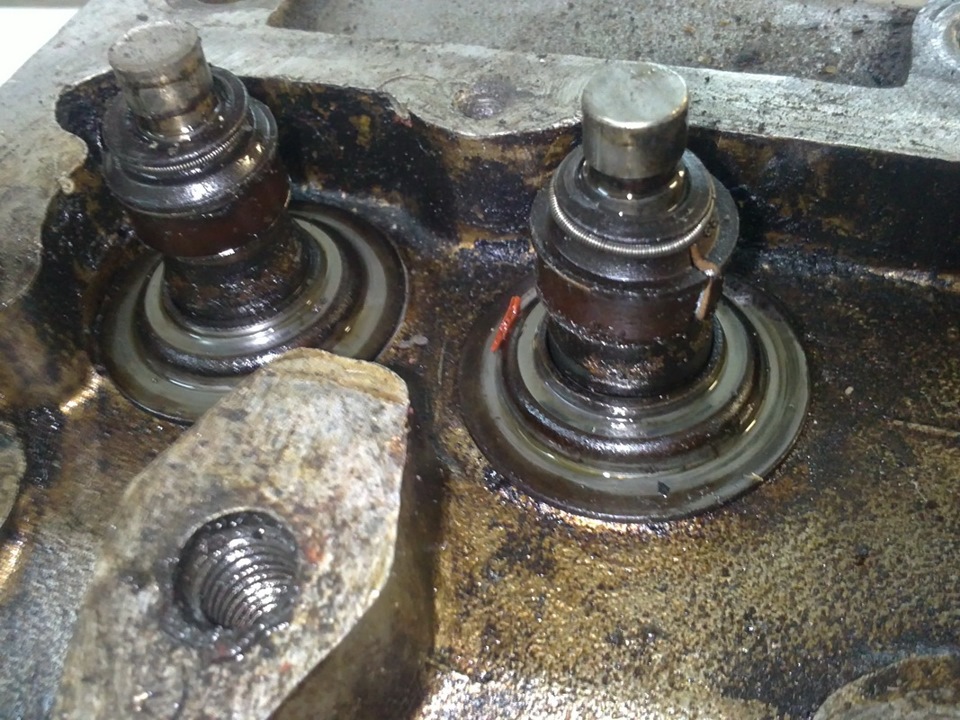

В каждой паре минимум один колпачок треснут, все колпачки дубовые. на них надпись «Reserve»

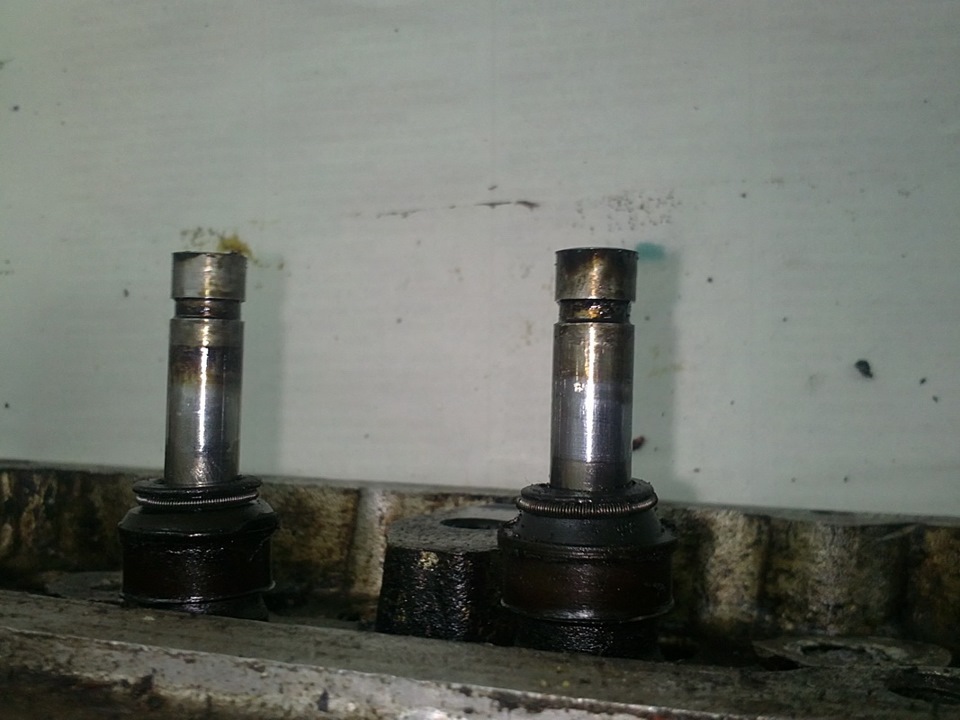

Клапана… Для начала — снять руками удалось 3 штуки, остальные «расклёпаны» с торцов.

пришлось обтачивать болгаркой. Вот до чего доводят большие зазоры в клапанах.

После, дай, думаю, посмотрю люфт в паре клапан-направляющая. Беру один впускной, вставляю и … и просто в шоке- люфта вообще нет. Ну реально, рукой не почувствовать. Вот, думаю, новые втулки поставили и как грамотно развернули под клапан))) Втулки тут реально новые.

Беру следующий и понимаю, что нет, всё «в порядке». Остальные выпускные болтаются по полной, люфт более 1 мм. Про то. что половина клапанов с большим износом на стеблях, а фаска на всёх мм в 3, на весь конус плоскости прилегания шляпки, можно даже и не документировать

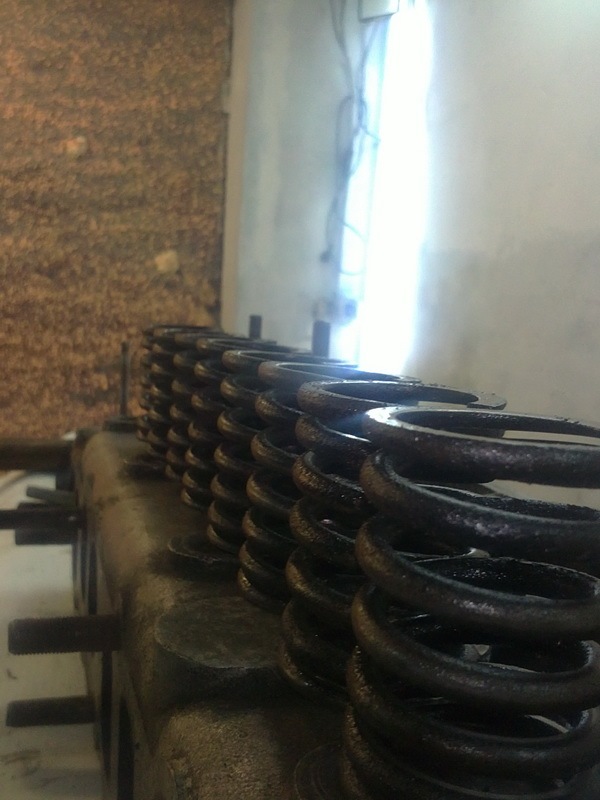

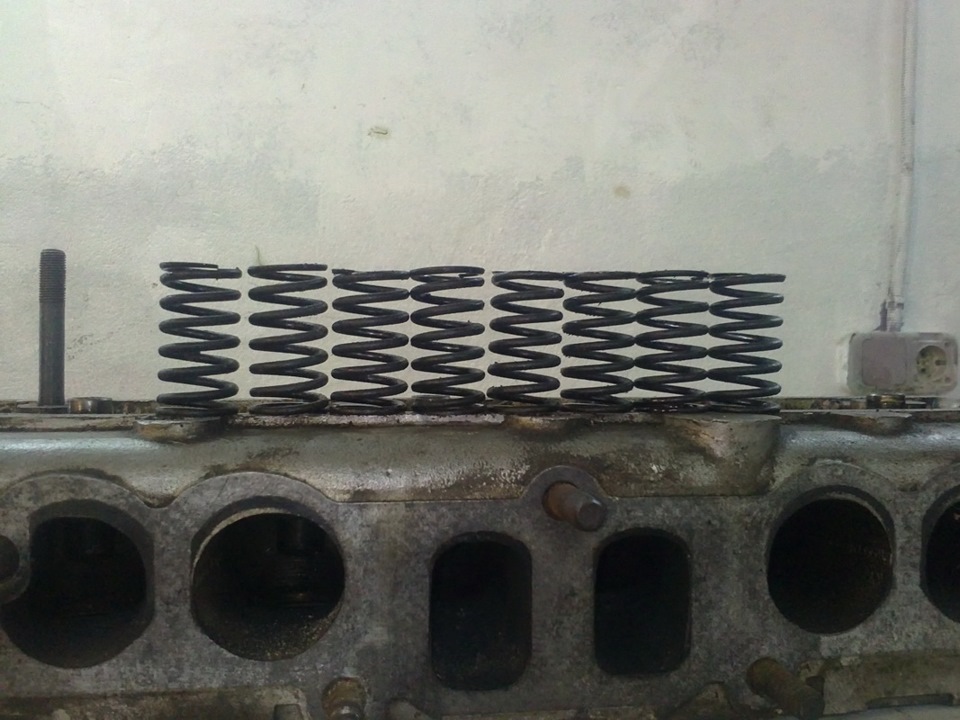

Ну и пружины. Если большие на удивление почти одного размера

то маленькие — вразнобой

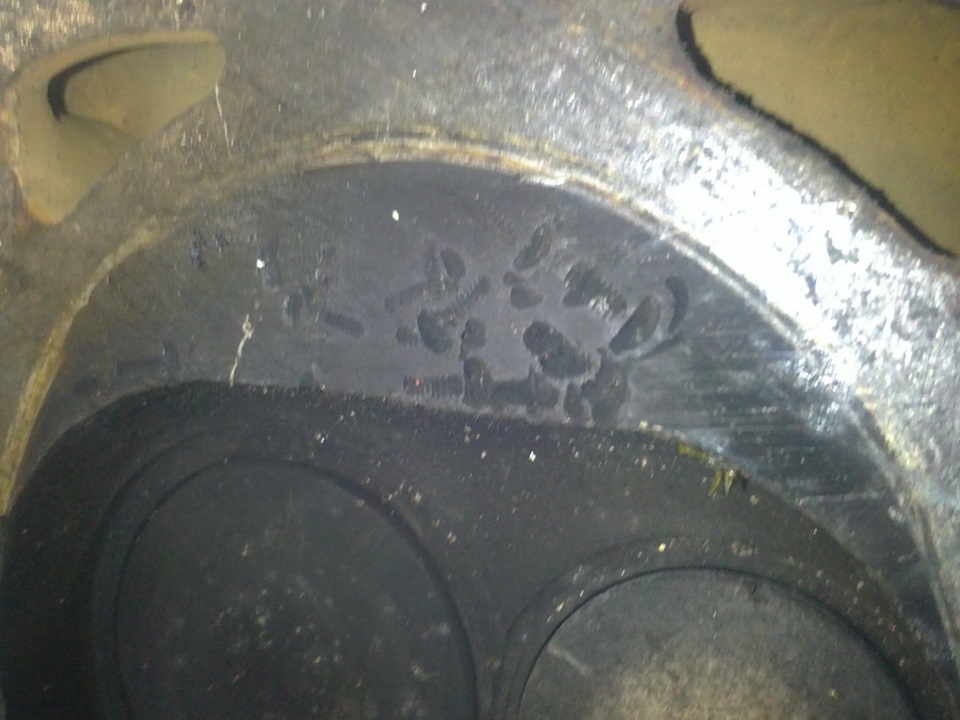

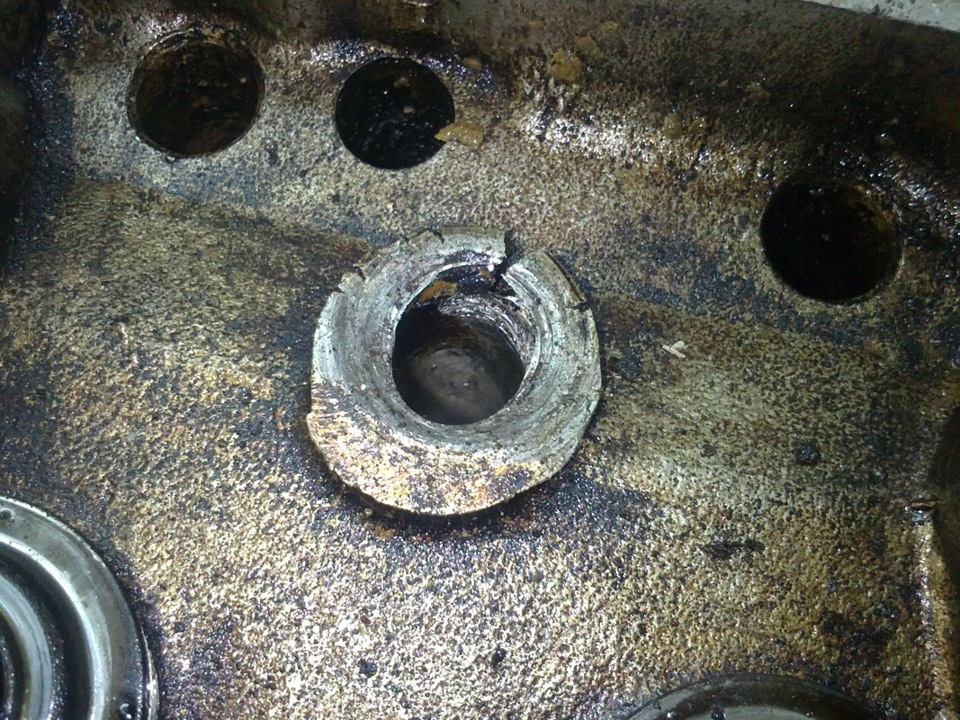

И на закуску — видимо тянули гайки шпилек ГБЦ, не смазав маслом шайбу, плюс тянули явно ломом. Почти все места под шпильки вот такие

А ведь многие реально утверждают, какой отстой этот «мамонт» ЗМЗ-402 и производные от него.
Люди, посмотрите внутрь — 90% из них «укапиталены» в усмерть, удивляюсь вообще, как оно может работать в таком виде. но ведь работает же!

А покупателям могу посоветовать одно, услышали про капиталенный двигатель (особенно при убитом кузове) или бегите оттуда или сразу планируйте переборку двигателя (скорее всего с покупкой донорского), ведь не всё после таких «капитальщиков» можно исправить…

Метки: капиталка змз-402

Комментарии 32

Две недели назад откапиталил такой же капиталиный. 4 шпильки под головку были сорваны, гайка 3 бугеля коленвала открутилась от руки и т.д.
в итоге другой блок от 24, 417 голова, в итоге другой двигатель.

Две недели назад откапиталил такой же капиталиный. 4 шпильки под головку были сорваны, гайка 3 бугеля коленвала открутилась от руки и т.д.
в итоге другой блок от 24, 417 голова, в итоге другой двигатель.

мне, на моей памяти всего один реально капиталеный двиг попался, но так сама машина продовалась после дтп) остальным просто не верю

у меня на 24ке тоже был «деланный» двигатель, «всё супер работает, СССРовское ещё!».
и в СССРовский бензонасос в сливное отверстие вкручен российский болтик, видимо, СССРовская мембрана за 40 лет порвалась, а перед продажей болтик намного выгоднее, чем новый бензонасос (хоть даже китайский за 400р). А потом полный поддон бензина вместа масла — и движок валяется в гараже, ждёт, когда руки дойдут столик из него сделать.

Вот про то то что каждый двс откапитален- прав!

Всё к тому, что дырки в кузове и не спец заметит, а что там внутри двигателя — обычный пользователь и не разбирается, можно и «зачесать». Тем более что и замена маслосъёмных для юзеров равноценно капиталке)

Заменя маслосьемных на 402 гарантировано делается за 4 часа ):

выпускные клапана в любой машине будут вырабатывать больше направляющие чем впускные — на них нагрузки априори больше

У меня гайка слетала с крепления возд. фильтра на ходу. Приклепало ее к головке во втором цилиндре, благо без последствий.

аж интересно что же там внутри

Я в шоке! (( Был у меня аналогичный случай, правда косвенно! Когда покупал себе Волгу! Ездил смотрел разные, с сайтов выбирал! И вот поехал я (первый раз сам) к одному дедушке, он мне и про капеталенный мотор рассказал и КПП, и то как везде уплотнители менял, трамблёр, по ходовой. Короче предпродажный маркетинг провёл на ура, я почти свёлся! На второй день взял с собой волговода что бы тот оценил! Приехали, торгуемся, дед опять рекламу толкает, типа всё новое, всё сделанное! На вопрос когда всё делалось — ответ, КПП два года назад, мотор в прошлом году, ходовка в позапрошлом году…:))) НОВОЕ ВСЁ? Ну да ладно думаю, нужно проехаться, сели, выехали на окружную, разгоняемся до сотки и у деда паника, быстро едем, сальник вылетит, масло выгонит и т.д! ИТОГ: авто я не купил слава богу! Взял другую Волжанку, рад и счастлив! Пару раз на свой страх и риск давал 140км/ч при 4х ст КПП, всё в норме!
P/S: Удачи в ремонте, интересно что дальше! Как говорят — » чем дальше в лес, тем больше дров»!)))

Я в шоке! (( Был у меня аналогичный случай, правда косвенно! Когда покупал себе Волгу! Ездил смотрел разные, с сайтов выбирал! И вот поехал я (первый раз сам) к одному дедушке, он мне и про капеталенный мотор рассказал и КПП, и то как везде уплотнители менял, трамблёр, по ходовой. Короче предпродажный маркетинг провёл на ура, я почти свёлся! На второй день взял с собой волговода что бы тот оценил! Приехали, торгуемся, дед опять рекламу толкает, типа всё новое, всё сделанное! На вопрос когда всё делалось — ответ, КПП два года назад, мотор в прошлом году, ходовка в позапрошлом году…:))) НОВОЕ ВСЁ? Ну да ладно думаю, нужно проехаться, сели, выехали на окружную, разгоняемся до сотки и у деда паника, быстро едем, сальник вылетит, масло выгонит и т.д! ИТОГ: авто я не купил слава богу! Взял другую Волжанку, рад и счастлив! Пару раз на свой страх и риск давал 140км/ч при 4х ст КПП, всё в норме!
P/S: Удачи в ремонте, интересно что дальше! Как говорят — » чем дальше в лес, тем больше дров»!)))

И почему каждый раз именно красный? Есть же нормальные фирменные герметики, так нет, все красным нонэймом надо замазать так, чтоб и детали не видно под ним)))

Вы не прошаренные волговоды, самый сок это казанский белый герметос за 20 р 🙂

Самый сок это прокладку вымочить, и без герметика впаять))) Ну это у нас, нам казанских герметиков не встречалось)

Не совсем прошарено 🙂

Вы не прошаренные волговоды, самый сок это казанский белый герметос за 20 р 🙂

казанский герметик уже не тот, каким был год назад + ещё и левака полно. Это как «Дзержинский тосол».
Вон в магазине 3 канистры «дзержинского тосола», одна в Энгельсе разлита, одна в Москве, одна в подмосковье. А нормального Дзержинского тосола нема. Хотя и вДзержинске не удивлюсь, если сотня цехов наберётся, где тосол разливают, помимо Тосол-Синтеза.

очень даже не шляпа раньше был 🙁 в последние годы скурвился, папа вон ещё берёт по старой памяти, херня-хернёй сейчас, даже мазать что-то стыдно. Есть завод в казани, а есть несколько мини-цехов, дизайн очень похож, что то Казань, что это, но кооперативы уже тогда херню выпускали.

Ну хз, Я всегда пользовался ( последние лет 6 ) всегда дерьмо дерьмом, раньше он хоть что т оне пропускал, Сейчас месяц- и дерьмо

во-во! прям буквально за год испортился, раньше вполне себе был. И да, непонятно, почему подделывали копеечный герметик.

Потмоу чт о, вероятно, больше нечего подделывать вообще 🙂

полностью согласен.
мне тоже попадались машины с *полностью откапиталинным*двигателем.

Источник
