ГАЗ 21 #Классика_в_обработке. › Бортжурнал › «Сюрпризы от моториста». Вопросы к знатокам ЗМЗ-511.

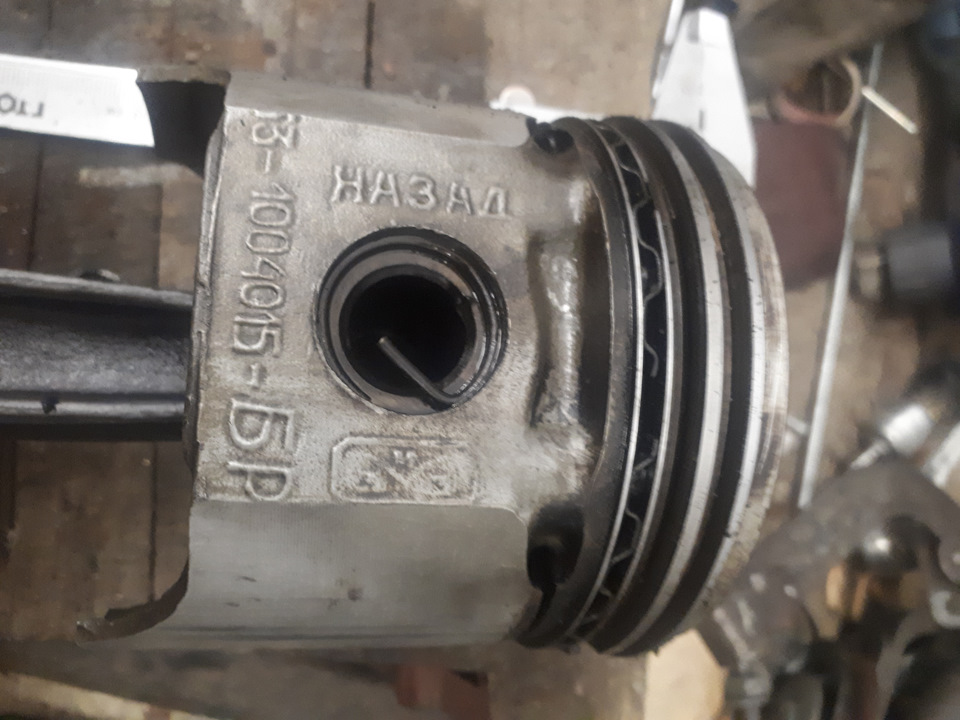

При снятии поршней заметил, вот такой, странный люфт. Это нормально?
Я успокоил себя мыслью, что это тепловой зазор.

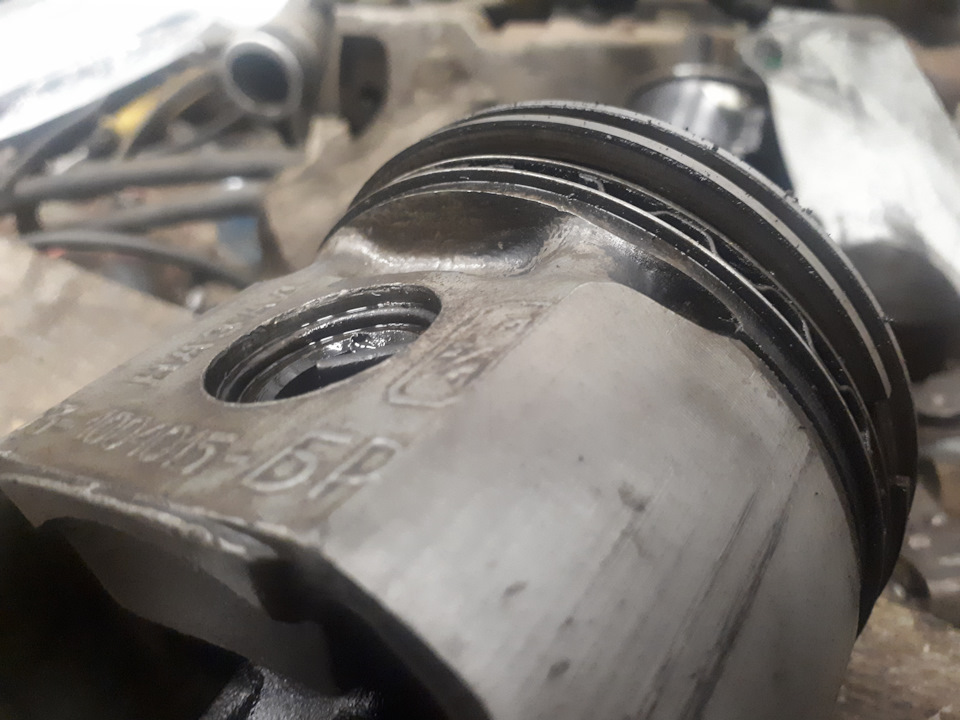

И ещё. Снял поршни. Всё вроде бы нормально с ними, но смущает внешний вид маслосъёмного кольца. Оно прилегает довольно плотно к поршню. Постарался сделать фото так, чтобы было видно, что копрессионные кольца торчат на прилично больше.

При снятии поршней, случился казус. Я даже перепугался вначале.

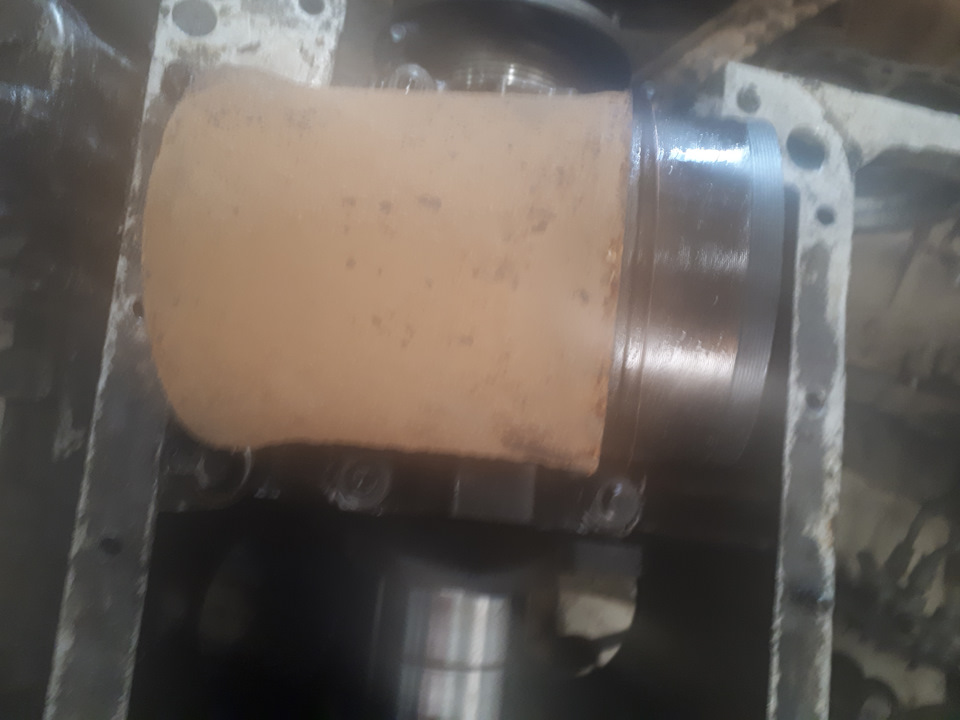

Пара поршней вышли прямо с гильзами. В голове сразу побежали мылси о расточке блока под другие гильзы, т.к. блок подсунули просаженый.
НО! Пересмотрев, уже раз в 3й, видео по разборке ЗМЗ-511 одного мужичка из Украины, мой пульс стал ровнее))) Кстати, рекомендую его канал на YouTube. Там всего 8 видео и то добавленных 3 года назад. Так что это не реклама. Объясняет всё очень толково и тут же показывает, что как откручивать и устраняет болячки 511 в процессе сборки.
Алексей Фёдоров. Гуру ЗМЗ-511
Гильзы в довольно хорошем состоянии. Судя по отзывам людей, накипь на них бывает чуть ли не с пол сантиметра. а у меня просто налёт ржавчины. Видимо их меняли при капиталке рукожопы. Как и поршни.

Ну и под занавес этого поста…

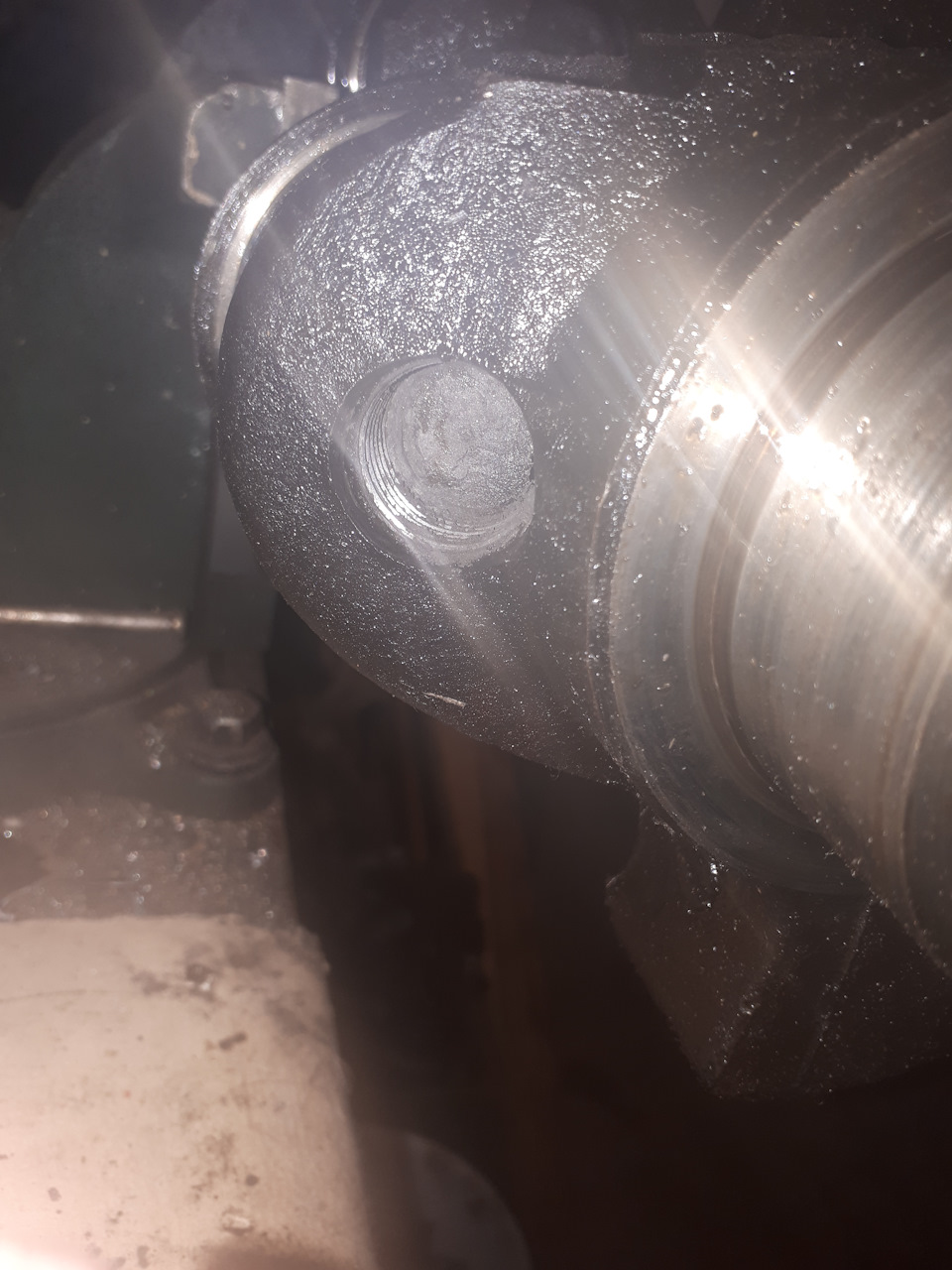

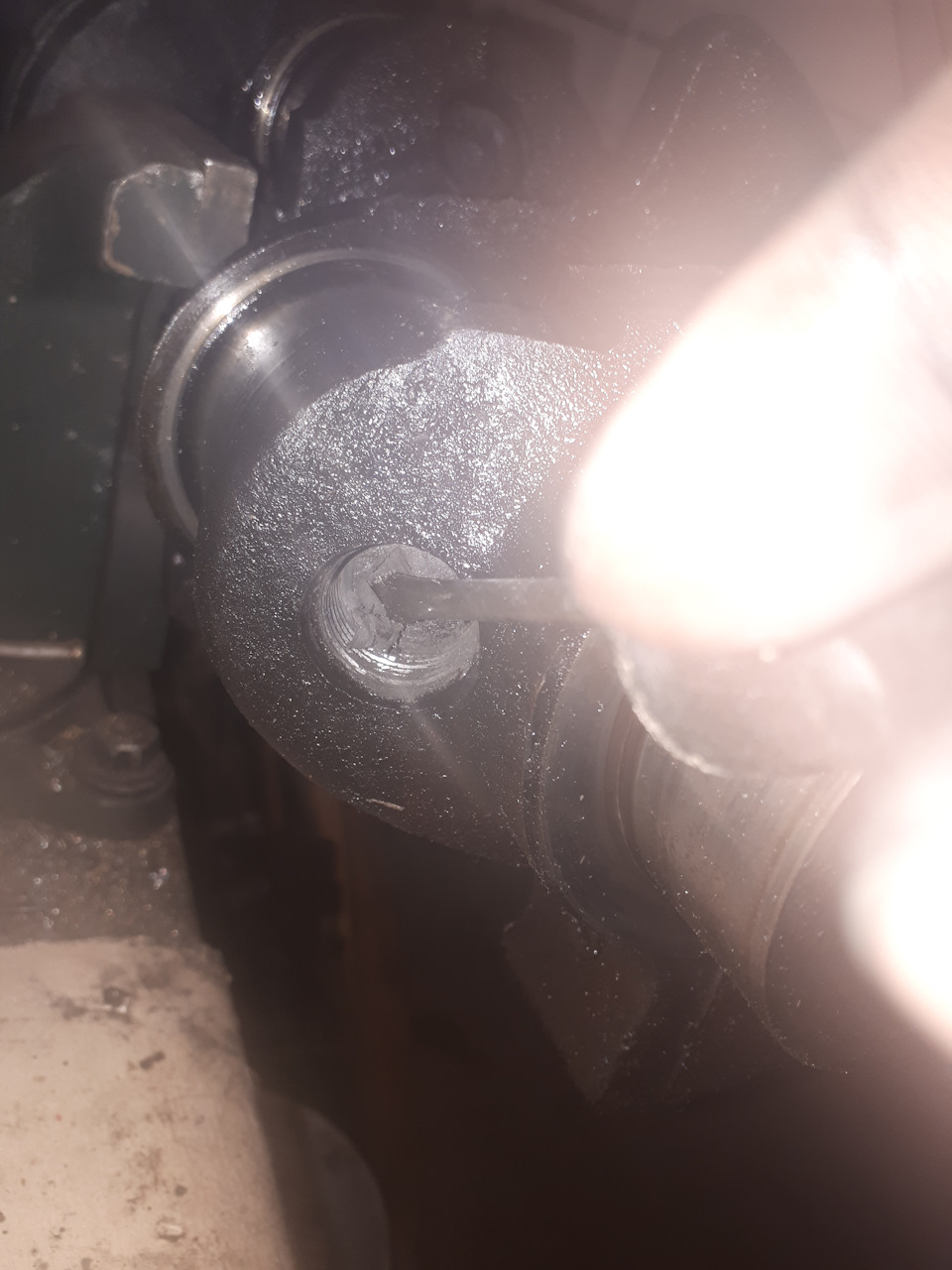

В предыдущем посте я говорил, что уверен на 200%, что в коленвале будет земля. И я был прав! Земли было грамм 300-400. Что я считаю существенно, для внутренностей двигателя. Это просто ужас! Только в 4й шейке было земли половина, в остальных всё битком.

Вроде бы на этом всё)
Двигатель полностью разобран и оценён масштаб бедствия. Впереди будет отмытие двигателя в химии, фрезеровка головок, замена всех вкладышей и втулок, и скорее всего проточка коленвала. Выработка на 1 шейке имеется.
Жду советов и ответов на мои вопросы)

ГАЗ 21 1965, двигатель бензиновый 2.4 л., 74 л. с., задний привод, механическая коробка передач — своими руками

Машины в продаже

ГАЗ 21 Волга, 1959

ГАЗ 21 Волга, 1964

ГАЗ 21 Волга, 1961

ГАЗ 21 Волга, 1960

Комментарии 72

Почитай что я делал, может полезно будет

Чтобы гильзы не выходили с поршнями, во время разборки, их нужно фиксировать. Можно использовать подшипники на шпильки по 2 на сторону, между 1-2, 3-4, 5-6, 7-8 цилиндрами. Поверх подшипников ставить поршневые пальцы и гайки с шайбами. Из ГВЗовских V-8 были ещё ГАЗ-41 со 100мм поршневой, применялись на БРДМ-2.

Ага, спасибо. Видел как мужичок собирает двигатель и прихватывал свежеустановленные гильзы таким способом. А то, что у меня гильзы вышли — это только к лучшему. Всё равно всё под замену.

Портинг гбц видел делают, чтобы машина ещё и на верхах тянула с этим двигателем. Карбюратор производительнее… да много постов здесь на этот счет

Не «люфт поршней», а осевое перемещение шатунов на шейке коленвала.
Не просто допустимо, а так и должно быть.
По кольцам.
Каждый раз снимая поршень, кольца и будут выглядеть мертвыми, если это наборные стальные.
Просто, в них мало «тела» и на мало мальский перегрев реагируют мгновенно тем, что прячутся в канавки как страусы в песок.
Ставь чугунные и хватит на более долгий срок эксплуатации.

Спасибо большое! Как раз сейчас занимаюсь поиском поршневой группы.

Так надо 100мм ставить сразу. А я посмотрю и повторю:)

Ахахах)))) меня отговаривают от 100х поршней, типа это того не стоит

Надо разбираться, может заменой голоа, впуска, карба — поедет. Правда поршневая от 410го мотора в 20 тысяч обойдется

Сделаешь мотор, а в ГАИ внесут изменения в ПТС?

Нет конечно. Там побегать придётся.

Если все в рамках закона то можно побегать.
Мне хотелось бы понять какой мотор можно поставить на ГАЗ-21, что бы законно потом прописать в ПТС

Только те что подходят без переделок. Т.е. от газ 24 402, 406, 405 и т.д.

я конечно извиняюсь, но люфт как то виликоват даже для древнего мотора)

Не нашёл специфических данных по смещению шатунов по шейке, есть только допуск по ширине общей рабочей поверхности шейки — 52-52.2 мм. Хотя, у американцев, например, эти зазоры и смещения тоже контролируются.
Касательно грязи в моторе — обычное дело для колхоз-грузовика. Масла там известно какие, как и частота их смены. Первые — как можно дешевле, второе — как можно реже.
Кольца, поршни и прочее — на замену, оставлять такое в моторе под себя — промах.
Легко снимающиеся гильзы никак не говорят об их просадке. Скорее — именно что, могли ранее менять. Гильзы, если мотор под себя, тоже лучше новые вместе с поршнями набором, и сажать их на нормальный белый/серый герметик. В СССР их на краску сажали, бывало. Обязательно замерить выступание гильз в установленном состоянии (от 0.05 до 0.1 мм).
Блок лучше отправить на профильную мойку, где детали двигателей моют. Можно с блока тоже намыть много интересного.
Такие картины в коленвалах двигателей, которые стояли на работавших во всяких колхозах и АТП грузовиках многие сотни тысяч км — дело абсолютно привычное. Шейка коленвала, имеющего в конструкции грязеуловители — это ещё центробежный фильтр дополнительный, и грязь там откладывается просто потому, что ДОЛЖНА.) Потому, при любом более-менее крупном ремонте со съёмом КВ — эти полости положено чистить.
Напоследок скажу, что точить мотор под гильзы 100 мм и прочее — не стоит, так как это ни к чему просто, особенно с ГБЦ и впуском 511. Если надо разжать мотор — строго ГБЦ и впуск старого образца, коленвал хотя бы ЗМЗ 523 (получаем 4.7 литров), да кастом-поршни из современных для 511, с фрезеровкой вытеснителя на 3.5-4 мм (поршень придётся пилить так же и снизу — чтобы противовесами поршень не задевало). Программа-минимум, но получится уже степень сжатия близко к 10 (можно ездить на 95м бензине с пользой), и мотор будет неплохо ехать, обладая как повышенной мощностью, так и моментом.

Ого! Прямо небольшой кур лекции прочёл) Спасибо за столь развёрнутый ответ.

Пожалуйста.
У самого такой мотор в Волге, и с этим железом я тоже постепенно работаю, имею некоторые планы.

Я только прочёл все твои комменты к моим постам. Про разные ГБЦ на моём моторе. Именно ГБЦ? Как ты понял, что они разные? Точнее на каких фото это видно разницу камер сгорания? Я просто сам не в курсе.

По форме отливки — как по внешней, так и по внутренней (что под клапанной крышкой). ГБЦ разных лет и модификаций ещё и внешне заметно отличаются. Камеры сгорания там тоже разные — достаточно просто взглянуть потом, когда мотор будет разобран.

Точно. Фото пересмотрел. По местам вкручивания свечей видно разницу. Мотор полностью разобран. Завтра заеду ещё раз, гляну на ГБЦ. Ппц конечно «радостная новость»… Даже не знаю где теперь найти ОДНУ ГБЦ на него. И какую тогда лучше брать? Нового или старого образца?

Читайте также:  Неисправности запуск двигателя дизеля

Источник

Niroborn › Блог › Адаптация двигателя ГАЗ-53 (ЗМЗ-511, 523) для легкового применения (моделирование)

ОСТОРОЖНО! Многа букав!
Немного истории для начала. Основоположником семейства двигателей V8 послужил 5,5 литровый мотор для ГАЗ 13 «Чайка» (ЗМЗ 13). Двигатель обладал мощностью 195 лошадиных сил и работал на бензине с высоким октановым числом (Аи-93 или Аи-95). Почти сразу за ним был разработан двигатель ЗМЗ-41 (140 л.с.), который работал на 76 бензине и устанавливался на различную спецтехнику. В 1964 году Заволжский моторный завод на базе 13й серии запускает в серию новый двигатель, которым впоследствии комплектовался ГАЗ 66 и 53. В отличие от ЗМЗ-41, этот мотор имеет диаметр поршня 92мм и ход — 80мм, что обеспечивает рабочий объем 4,25 литра против 5,53 у 13х и мощность 115л.с. Таким образом, в результате нескольких итераций из легкового мотор стал грузовым, приспособленным к низкооктановому топливу и низким рабочим оборотам.
В общих словах, линейка моторов V8 от ЗМЗ была весьма передовой для своего времени.
Более подробно про линейку двигателей V8 от ЗМЗ можно почитать здесь.

Мне интересен обратный процесс — превращение грузового двигателя в легковой, что подразумевает под собой форсирование и облегчение. Тему облегчения оставим на потом (или читаем здесь), а сейчас рассмотрим вопрос форсирования, а точнее моделирование этого процесса. Моделирование позволит нам с высокой степенью определенности понять к каким последствиям приводят те или иные изменения привносимые в конструкцию двигателя, а также какие его конструктивные особенности способствуют или препятствуют форсировке.

Мне представляется логичным разделить процесс форсирование на несколько этапов по мере увеличения материальных вложений, что является общепринятой практикой. Как и везде — от простого к сложному.

Итак, входные данные. Начнём с двигателя ЗМЗ-53, он же ЗМЗ-511. Из-за того, что существует несколько модификаций блоков, ГБЦ, распредвалов и впускных коллекторов, которые могут иметь разные характеристики, но при этом одинаковый конструктив, и, наоборот, одинаковые характеристики, но при этом быть невзаимозаменяемыми. Также одни и те же детали могут иметь значительный разброс параметров с завода. Из-за этого встречаются различные комбинации с разницей в характеристиках плюс-минус трамвайная остановка. Разницу некоторых узлов двигателя можно посмотреть тут, тут, там, здесь и здесь.

Чтобы избежать путаницы, за первоначальную точку возьмём двигатель ЗМЗ-53-11 образца 1983года, который оснащается головками т.н. нового образца (с каналами меньшего сечения вихревой формы) и впускными коллектором в одной плоскости с узкими каналами и двухкамерным карбюратором. Рекламируемые (паспортные) фазы распредвала:
открытие впускного клапана до в.м.т. — 36гр
закрытие впускного клапана после н.м.т. — 52гр
открытие выпускного клапана до н.м.т. — 70гр
закрытие выпускного клапана после в.м.т. — 18гр
Клапана 47/36мм, фаска 45гр, подъём 9,07/8,14мм.
Существует несколько вариантов распредвалов, даже в пределах одной модификации двигателя, различающиеся как фазами, так и величиной подъёма толкателя. Для моделирования будем использовать рекламируемые параметры, а для реальной настройки обязательны инструментальные измерения.

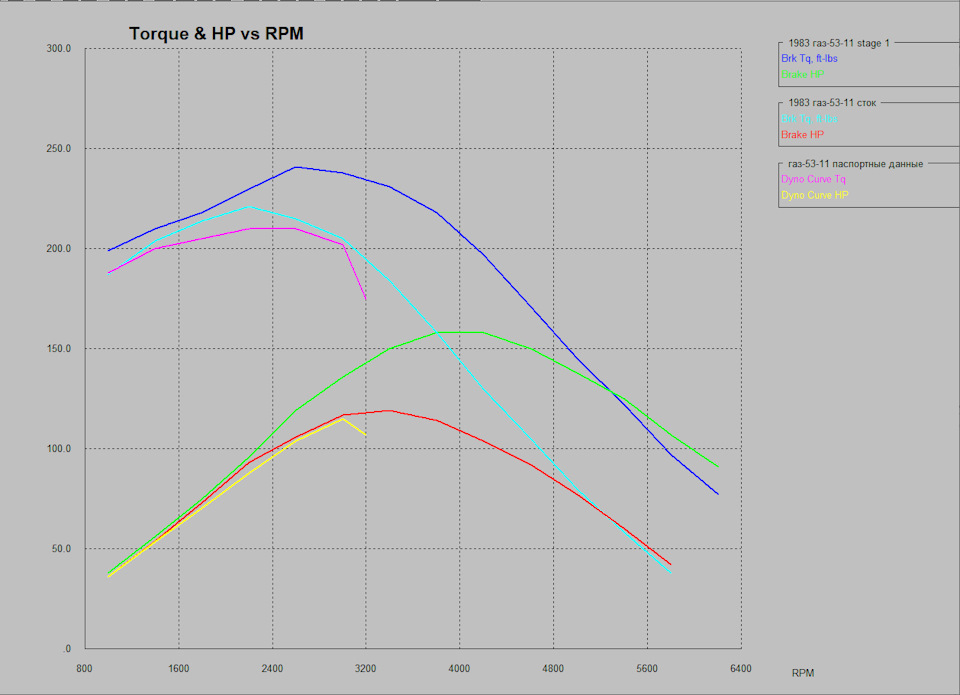

1. СТОК: Для начала необходимо построить модель, которая бы выдавала паспортные значения мощности и крутящего момента. И это оказалось не такой уж простой задачей. У меня ушло несколько дней чтобы приблизиться к ним насколько это возможно, но не повторить, потому что, как вам известно, мощность есть функция крутящего момента и скорости вращения коленвала. И если я приближался к кривой момента, то мощность оказывалась ниже, а если повторял кривую мощности, то момент получался неизбежно выше. Причина этого, как мне кажется, кроется в том, что завод приводит усредненные показатели мощности и момента, поэтому корреляция между ними нарушена. В дальнейшем буду использовать за основу кривую мощности.

2. 1й ЭТАП (aka Stage 1): На этом этапе мы используем заводские компоненты, но доводим степень сжатия до 8,5 единиц и убираем огрехи массового производства. Со СЖ всё в принципе понятно — фрезеровка головок на 2мм массово применяется для перехода на 92й бензин. Что касается второго, то в первую очередь ликвидируем ступеньки, приливы и острые углы во впуске, и по возможности приводим сечение каналов головки и коллектора к одному значению. Выпуск оставляем в стоке. Далее настраиваем шестерню распредвала так, чтобы линия перекрытия клапанов имела задержку в 3гр от ВМТ. Так как шестерня РВ имеет 60 зубьев, а заводское положение РВ имеет опережение линии перекрытия на 9 градусов, то шестерню нужно повернуть на 2 зуба. В реальности распредвал может иметь другие фазы и ось перекрытия может находиться в ВМТ (центральные линии впуска и выпуска отстоят от ВМТ на равный угол), в таком случае можно оставить как есть или переставить на один зуб в задержку 6гр.
Также необходимо поставить микропроцессорное зажигание. Карбюратор по вкусу — с коллектором нового образца ставить карбюраторы с бОльшей пропускной способностью не оправдано. Перечисленные меры позволяют на модели получить 158л.с. на 3800-4200об/м и 325Нм при 2400-3000об/м.

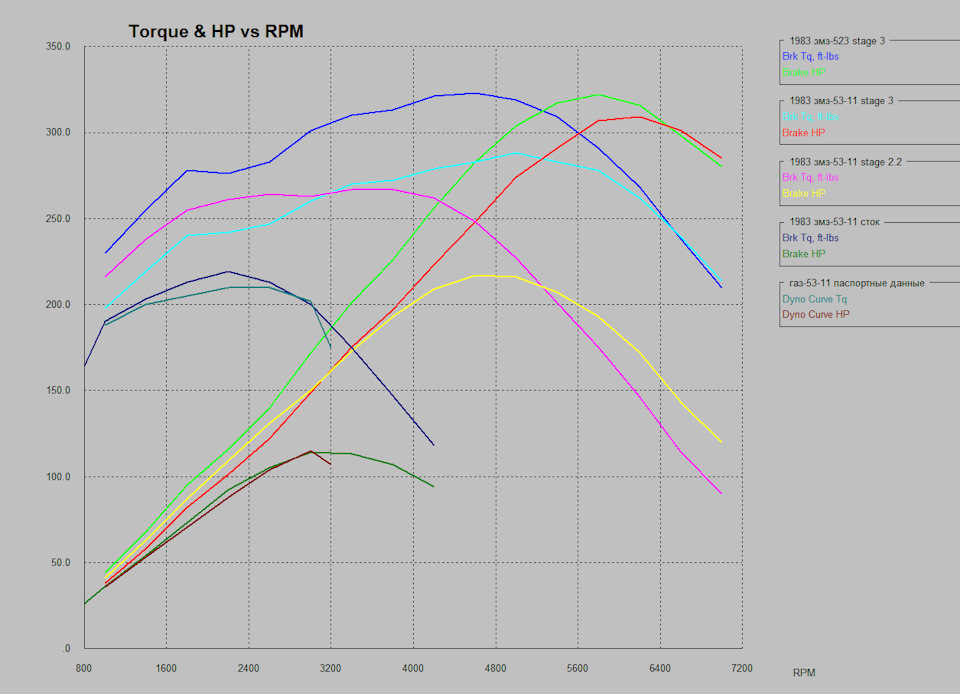

3. 2й ЭТАП (aka Stage 2): по второму этапу есть два варианта развития событий. В первом варианте этот этап является конечным и позволяет получить довольно мощный и оборотистый, но при этом гражданский мотор, во втором — предполагается продолжение. Оба варианта используют стоковый РВ.

Итак первый вариант: используются головки нового образца с 1го этапа. Необходим кастомный впуск с высоким коэффициентом пропускания — я использовал впрысковый коллектор с равнодлинными каналами 32мм длинной 160мм, ресивер на 4-6 литров в развале блока и дроссельный узел 70мм (карбюраторный коллектор типа Tunnel Ram с карбюратором 700CFM даёт примерно такой же результат по мощности). Кастомный равнодлинный выпуск 8-2-1 40-60-80мм. Подобная конфигурация позволяет получить на модели 195л.с на 4200об/м и 385Нм на 3000об/м.

Если ещё немного поиграться с настройками 4,7, предположить, что пропускную способность голов можно довести до 190CFM, а скорость горения смеси взять идеальной, то получаем показатели приближенные к максимально возможным для данного железа, а именно 380л.с. на 6200об/м и 500Нм на 5000об/м. При этом нужно учитывать, что запаса прочности коленвала, блока цилиндров (ввиду конструкции с мокрыми гильзами с нижней фиксацией) и других узлов двигателя может не хватить для длительной работы на максимальнной мощности.

Статья не является руководством к действию, а лишь демонстрирует влияние тех или иных изменений на характеристики двигателя. В реальной жизни необходим инструментальный контроль параметров, дефектовка и отбор всех ключевых узлов двигателя и моделирование с учетом реальных показателей.

Предвосхищая вопросы:
«Зачем этот гемор если есть UZ?» — чисто ради инженерного интереса. Мне кажется несравнимо интереснее раскрыть потенциал мотора и получить характеристики лучших образцов, чем просто вживить готовый агрегат в кузов автомобиля. Вы говорите «ЗМЗ старый хлам», я говорю — «Вызов принят!»
«Почему сразу не взять ЗМЗ-13, 14 или 505? » — потому что эти двигатели весьма редки, запчасти на них отличаются по цене в разы и очень труднодоставаемы, а для 53-511-523 запчасти широкодоступны и цена в сравнении с импортными двигателями просто копеечная. Чего стоит только цена всей поршневой группы в 10-12т.р.
«Проще надуть чем форсировать» — возможно, но мне в данный момент это не интересно. Также наддувный двигатель требует больше места под капотом и сложнее в компоновке.

П.С. Выражаю благодарность GazRod и Mad-V8 за помощь в подготовке материала и предоставленную информацию.
