АвтоСтронг-М › Блог › Особенности мотора Mercedes M111

Двигатели Mercedes M111 вышли в 1992 году, их производство продолжалось на протяжении 12 лет. Моторы дебютировали на Mercedes W124, последними их получили модели W203, SLK R170 и CLK C208. Активнее всего двигатель использовался на Sprinter W905.

В 1995 году были выпущены версии на 2,0 и 2,3 литра. Мотор на 1,8 литра развивает 122 лошадиные силы, наиболее мощная версия – 197 лошадиных сил.
Двигатели М111 отличаются:
• чугунным блоком цилиндров;
• шестнадцатиклапанной ГБЦ;
• гидрокомпенсаторами в приводе клапанов.

Подробнее о двигателе – в видео и в статье:

Нужен контрактный двигатель? Выбирайте мотор Mercedes W210 в каталоге «АвтоСтронг»: доставляем по Беларуси, России, Казахстану, предоставляем гарантию на 30 дней.

Разбираемся с блоком PMS для W124, W202 и W638
Двигатели оснащены электронным впрыском топлива, который отличается сложной системой управления PMS. Разработкой занимались инженеры Siemens и Bosch. Функция системы – измерять нагрузку на мотор датчиком абсолютного давления. Этот датчик регулярно подводит, а так как он установлен в блок управления, при поломке датчика потребуется дорогостоящая замена всего блока. Как вариант – перепаять блок и заменить вышедший из строя датчик.

На Мерседес W210 никогда не использовалась система PMS, ее получили модели M111, вышедшие ранее.

Инженеры доработали мотор на начале двухтысячных: специалисты потрудились над блоками, усилив их, а также укрепили поршни и шатуны. Немного изменилась ГБЦ, в моторе установлены индивидуальные катушки зажигания.

Особенности компрессора
В моторе установлен компрессор Eaton M45, его объем – 2,3 литра. Он вращается во время работы мотора, создаваемое давление – до 0,47 бар. О том, что компрессор износился, сигнализирует вой, жужжание и посторонние звуки во время работы, а также поцарапанные шнеки.

По мнению создававших компрессор инженеров, это устройство не подлежит ремонту. Но на самом деле в продаже есть комплекты игольчатых подшипников шнеков.

Понадобился компрессор? Выбирайте его в «АвтоСтронг»!

Отличается ли система HFM надежностью?
Первые модели мотора M111 получили систему управления двигателем, оснащенную пленочным расходомером. Система отличается большей надежностью, чем предыдущая система, но у нее есть слабые места: например, она выходит из строя из-за возникновения короткого замыкания в проводке моторного жгута или дефекта катушек зажигания. Даже при замыкании блок HFM можно «спасти», если доверить его восстановление опытным электрикам.

Проблемы расходомера
Проблемы в работе пленочного расходомера HFM появляются из-за масляного и сажевого налета, возникающего на чувствительных элементах.

Разбираемся в датчике положения коленвала
Неисправности датчика – нередкая проблема мотора. Причина проблем с датчиком – его нагрев: из-за высоких температур датчик не подает сигнал, и, как результат – двигатель отказывается заводиться. Выход – полить датчик водой: если двигатель после этого заведется, то причина поломки установлена.

Неисправности дроссельной заслонки
В зависимости от наличия круиз-контроля есть два типа дроссельных заслонок – управляющие холостым ходом и с большей самостоятельностью (могу прикрывать и открывать заслонку). Заслонки отличаются количеством разъемов: у менее сложной их всего восемь, у продвинутой – четырнадцать.

Электроника заслонки работает хуже со временем: случаются сбои моторчика заслонки. А потенциометры датчика практически никогда не выходят из строя.

О том, что возникли электрические проблемы с дросселем, сигнализируют проблемы с регулировкой холостого хода, также отклик на педаль газа становится странным. Если двигатель заводится не сразу, причина может заключаться в загрязнении дроссельной заслонки.

Также стоит помнить о том, что в Mercedes из 90-х годов проблемы в дросселе связаны с отказом «реле перегрузки»: причина – в поломке пайки. Можно заранее пропаивать контакты реле, что позволит избежать неисправностей различных механизмов.

Дроссельную заслонку вы выберете в каталоге «АвтоСтронг».

Кратко о фазовращателе
Годами двигатель использовал нестандартный механизм изменения фаз. Муфта фазовращателя установлена на впускном распредвале и управляется соленоидом, который связан с гидравлическим клапаном (его еще называют «магнитом»). Он установлен в конце распредвала и по команде соленоида перемещает золотник, благодаря чему открывается путь к маслу, запускающему фазорегулятор.

При значительном пробеге золотник заклинивает в канале. Как результат – мотор трясется и появляется ошибка, которая указывает на муфту. Один из способов решения проблемы – снять магнит и попробовать «пошевелить» золотник.

Иногда разъем на «магните» течет маслом. Решить проблему можно, разобрав корпус магнита.

Кратко о форсунках
Если двигатель неровно работает на холостых оборотах и падает мощность, то причина – засорившиеся форсунки. На мотор можно купить форсунки Siemens Deka Z1 с моторов на 2,5 литра, установленных на «Волгах» и «Газелях».

Нужны б/у форсунки? Выбирайте их в каталоге «АвтоСтронг».

Рассказываем о катушках зажигания
Мотор отличается двумя сдвоенными катушками зажигания. Их особенность – чувствительность к износу свечей зажигания. Если возникли проблемы с зажиганием (например, провалы при разгоне или троение оборотов), то важно проверить состояние и катушек, и свечей.

Надежная ли цепь ГРМ?
Она служит более 300 тысяч километров. Если она растянулась, то раздается ляг. К счастью, инженеры позаботились о том, чтобы водителям было легко контролировать растяжение цепи: достаточно проверить смещение коленвала, зафиксировав впускной и выпускной распредвал. Если смещение коленвала относительного впускного распредвала составляет более чем на тридцать градусов, а выпускного – на тридцать пять, то пора поменять цепь.

Кратко о помпе
Она ненадежная и течет по уплотнению.

Как часто нужно менять прокладку ГБЦ?
Срок ее службы – 300 тысяч километров: после этого она дает течь наружу. Течь нужно искать спереди справа (рядом с генератором). Чтобы устранить течь, нужно снять «голову» и поменять прокладку. Не стоит пренебрегать проверкой плоскости ГБЦ и сменой маслосъемных колпачков.

Особенности поршневой группы
Цилиндропоршневая группа надежная, не подводит даже после нескольких сотен тысяч километров. Единственная проблема – масложор, возникающий из-за задубевших маслосъемных колпачков и залегания поршневых колец.

Требуется двигатель для Mercedes? Заказывайте его в каталоге «АвтоСтронг»: мы привозим моторы по всей Беларуси, России, Казахстану, гарантия – 30 дней. Также в нашей компании вы купите запчасти на различные модели Mercedes.

Источник

Проблемы и надежность двигателя Mercedes M111

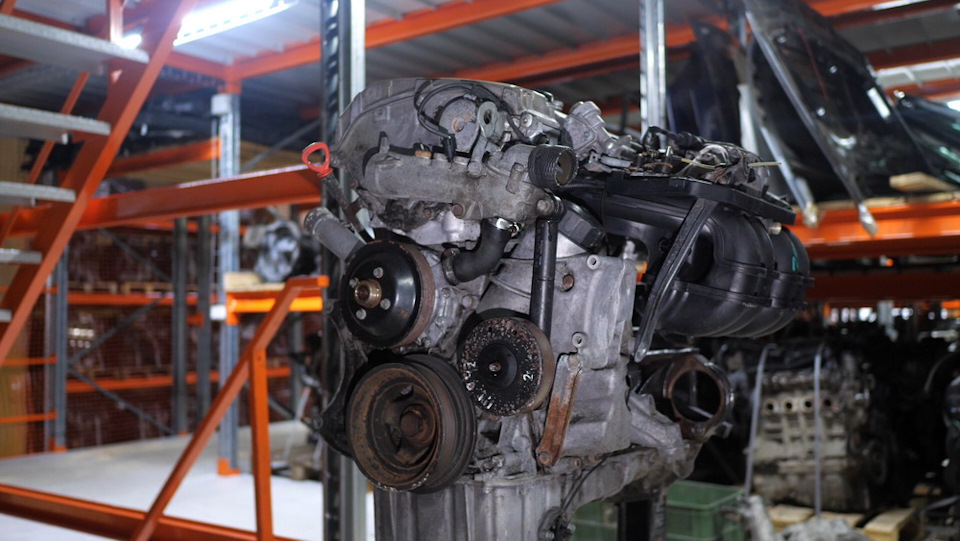

Двигатель Mercedes M111 – это рядные четверки объемом от 1,8 до 2,3 литров. Эти двигатели появились в 1992 году и выпускались до 2006 года. Таким образом, их дебют состоялся еще на Mercedes W124. Последние «Мерседесы» с этим двигателем – С-класс W203, родстер SLK R170, купе CLK C208. Но дольше всего этот двигатель продержался на Sprinter W905. Также этот силовой агрегат в 2,3-литровом исполнении устанавливали на Volkswagen LT и два SsangYong – Musso и Kuron.

Среди «четверок» М111 были не только атмосферники, но и версии с компрессором типа Roots. Такие версии объемом 2,0 и 2,3 литра дебютировали в 1995 году на С-классе W202. Самая слабая атмосферная 1,8-литровая версия развивала 122 л.с., а самая мощная 2,3-литровая с компрессором выдавала 197 л.с.

У моторов М111 чугунный блок цилиндров и алюминиевая 16-клапанная ГБЦ. Разумеется, в приводе клапанов присутствуют гидрокомпенсаторы. На впускном распредвале присутствует фазовращатель оригинальной конструкции.

На нашем YouTube-канале вы можете посмотреть разборку 2-литрового атмосферного двигателя M111.942, снятого с Е-класса W210 1994 года выпуска 136 л.с. Этот двигатель оснащен системой управления Bosch HFM c пленочным расходомером.

Блок PMS для W124, W202 и W638

С самого начала моторы семейства М111 получили электронный впрыск топлива с довольно мудреной системой управления PMS, которая руководила и форсунками, и свечами. Систему PMS (Pressure Monitoring System) выпускали компании Bosch и Siemens, а суть ее в том, что она измеряла нагрузку на двигатель датчиком абсолютного давления. И этот самый датчик был одним целым с блоком управления. Датчик давления оказался нежным и недолговечным, а при его выходе из строя нужно было менять весь блок целиком. Позже эти блоки научились перепаивать с заменой вышедшего из строя датчика давления. Двигатели с системой PMS никогда не устанавливались на Mercedes W210. Они достались ранним двигателям M111 объемом 1,8 и 2,0 литра, для моделей W124, W202 и W638.

На рубеже 2000-годов двигатели М111 эволюционировали: блоки были усилены, поршни и шатуны были укреплены под увеличившуюся степень сжатия. Также была изменена ГБЦ, появились индивидуальные катушки зажигания. Если изначально компрессорные версии оснащались нагнетателем Eaton M62, который приводился отдельным ремнем через электромагнитную муфту, то EVO-версии получили нагнетатель Eaton M45 c постоянным приводом нагнетателя.

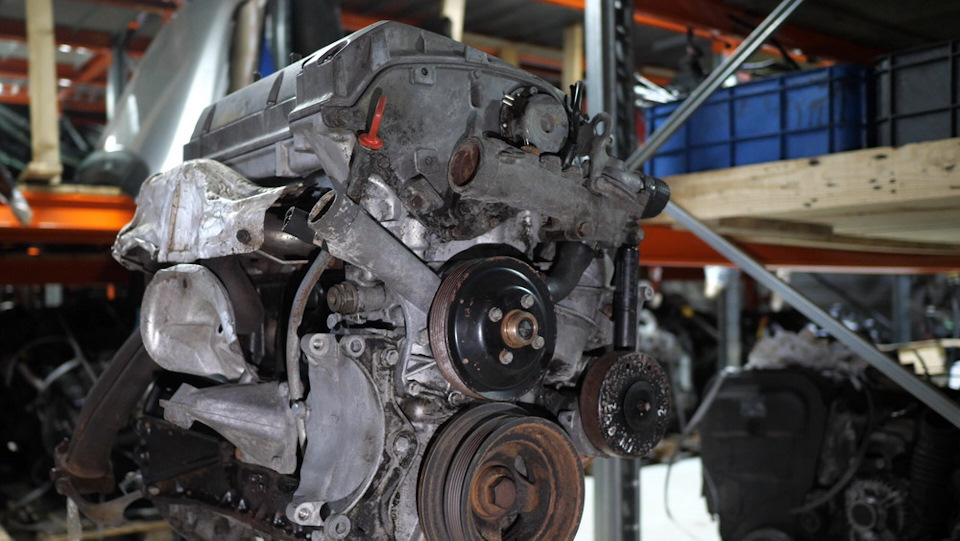

Мы будем разбирать 2-литровый атмосферный двигатель M111.942, снятый с Е-класса W210 1994 года выпуска 136 л.с. Этот двигатель оснащен системой управления Bosch HFM c пленочным расходомером.

Компрессор

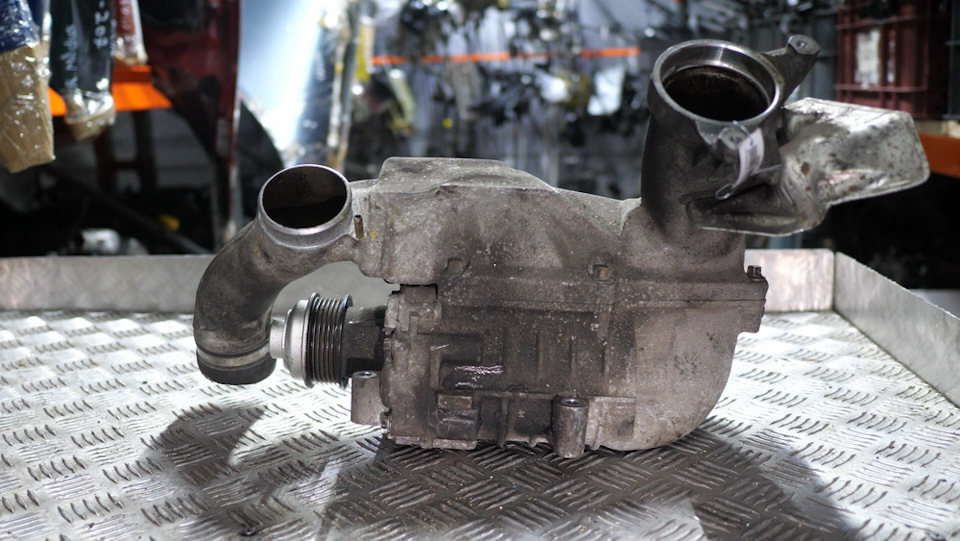

Это компрессор Eaton M45 с двигателя М111 объемом 2,3 литра. Такой компрессор постоянно вращается при работе двигателя, создает избыточное давление до 0,37 бар.

С точки зрения производителя, компрессор не является ремонтопригодным. Однако для него выпускаются комплекты игольчатых подшипников шнеков. Подшипники одинаковые для компрессора М45 и М62.

На износ компрессора указывает вой и даже жужжание при работе, а также присутствие в нем алюминиевой пыли, царапин на шнеках.

Надежность системы HFM

Ранние варианты двигателя M111 для E-класса W210 до 1997 года оснащались системой управления двигателем с новомодным по тем временам пленочным расходомером, который более точно рассчитывает количество всасываемого воздуха.

Эта система управления более надежная, чем ее предшественница (на моторах М111), но может выйти из строя из-за короткого замыкания в проводке моторного жгута или дефекта катушек зажигания. К счастью, блок HFM ремонтропригодный, его могут восстановить знающие электрики.

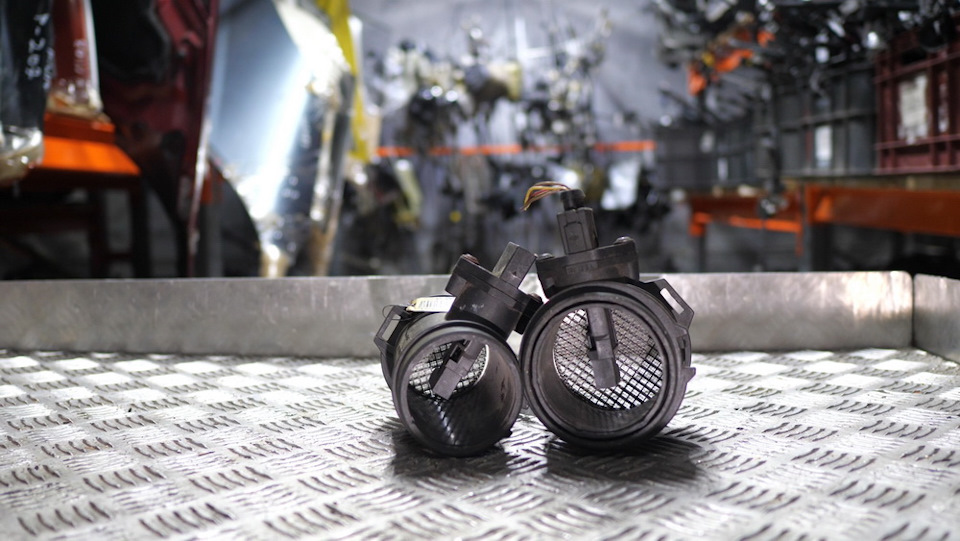

Расходомер
Полное название пленочного расходомера HFM – термоанемометрический массовый расходомер воздуха с нагреваемой пленкой. ДМРВ такого типа используется до сих пор, но уже способен подавать в ЭБУ цифровой сигнал.

ДМРВ двигателя М111 формирует аналоговый сигнал. Работоспособность этого датчика можно проверить вольтметром: напряжение на нем должно быть в пределах 0,9-1 Вольт. Не более, что свидетельствует о неверных показаниях датчика. На неправильные данные с ДМРВ двигатель реагирует плохим запуском, неуверенной работой на холостых оборотах.

Читайте также:  Перемотка двигателей для электроинструмента

Неполадки в работе пленочного ДМРВ возникают из-за масляного и сажевого налета на его чувствительных элементах.

Выбрать и купить датчик массового расхода воздуха для двигателя Mercedes вы можете в нашем каталоге контрактных запчастей.

Система вентиляции картерных газов

Нередко система вентиляции картерных газов требует внимания, из-за нарушения ее проходимости. Обычно закупорки случаются в рестрикторе (он входит снизу во впускной коллектор) и в трубке, выходящей из маслоотделителя.

Для проверки проходимости системы ВКГ проще всего снять трубку, соединяющую впускной тракт до заслонки и клапанную крышку. Отверстие на клапанной крышке нужно чем-то прикрыть (хоть ладонью, хоть карточкой) и проверить, всасывается ли воздух. На работающем двигателе воздух должен хорошо всасываться в клапанную крышку, в том числе и при небольшом добавлении оборотов. Если из клапанной крышки давит давление газов, то проходимость системы ВКГ нарушена. Либо в двигателе слишком много картерных газов из-за износа ЦПГ.

Если есть сомнения в проходимости системы ВКГ, нужно добраться до сапуна и трубки перед ним. Правда, расположены они под впускным коллектором и труднодоступны. В любом случае, они нуждаются в проверке, если мотор начал выдавливать масло через сальники.

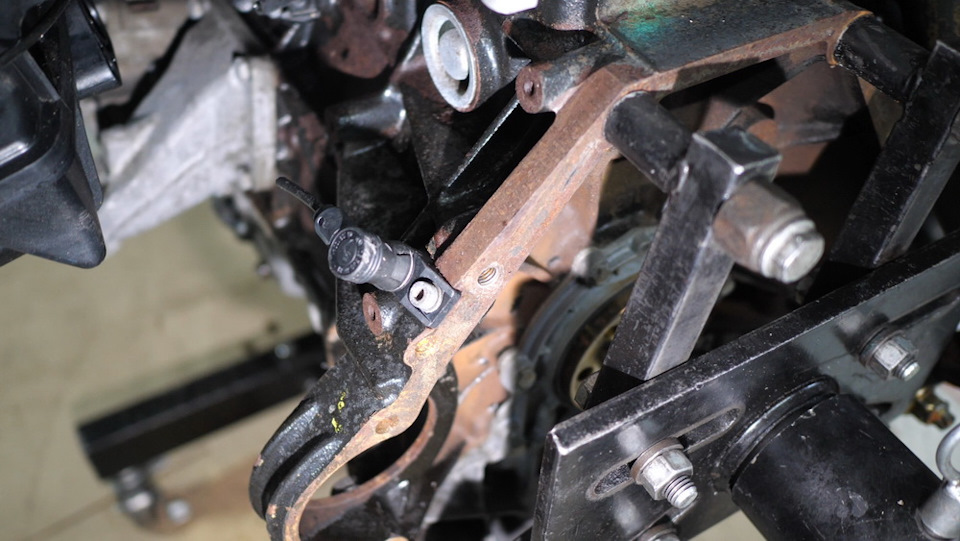

Датчик положения коленвала

Известная «болячка» двигателя М111 – глюки датчика положения коленвала. Датчик выходит из строя из-за нагревов. При высоком нагреве он не подает сигнал, из-за чего двигатель глохнет и не заводится, пока не остынет. Любопытно, что система управления двигателем на моторах М111 и его более крупных V-образных собратьев не регистрирует ошибок по датчику коленвала. Оживить двигатель можно, полив датчик водой. Тем самым можно точно установить причину поломки.

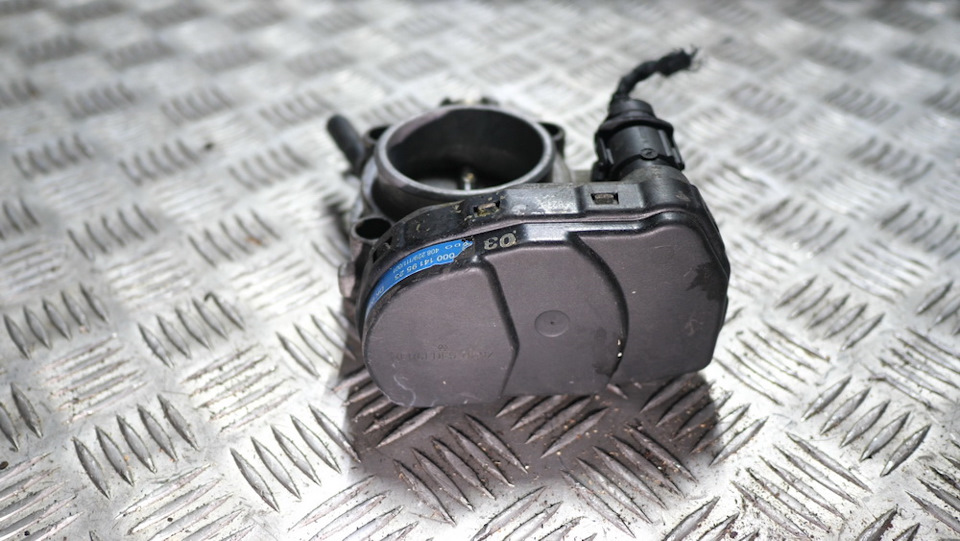

Дроссельная заслонка
Дроссельные заслонки на 111-х моторах бывают двух типов. На машинах без круиз-контроля и антипробуксовочной системы они могут управлять только холостым ходом. С «круизом» и ASR (антипробуксовочная система) заслонки управляются отдельным блоком и имеют больше самостоятельности. Т.е. способны как прикрывать заслонку, так и полностью ее открывать. Такие заслонки можно отличить друг от друга по разъемам: 8 контактов у «простой» заслонки и 14 у заслонки под круиз-контроль и ASR.

От старости электроника таких заслонок дает сбои. Моторчик заслонки может выйти из строя или начать работать с перебоями. Также заслонка может начать сбоить из-за нарушения изоляции ее проводки – той части проводов, которая находится в корпусе. А вот проблемы с потенциометрами датчика положения заслонки практически не встречаются.

В случае электрических проблем с дросселем фиксируется ошибка и возникают заметные проблемы с регулировкой холостого хода и странностями в откликах на педаль газа. Также из-за неисправного дросселя двигатель может глохнуть при появлении побочной нагрузки: включении компрессора кондиционера, повороте руля.

При загрязнении дроссельной заслонки двигателя М111 симптомы менее явные. Например, мотор заводится не с первого раза, причем этот симптом может проявляться либо только на холодном или на горячем моторе.

Также добавим, что «Мерседесах» 1990-х годов проблемы с дросселем и многими другими электронноуправляемыми узлами могут быть вызваны отказом так называемого «реле перегрузки». В нем просто разрушается пайка. Знающие люди профилактически пропаивают контакты этого реле, чтобы избежать проблем с чем угодно: от бензонасоса до дросселя.

Выбрать и купить дроссельную заслонку для двигателя Mercedes M111 вы можете в нашем каталоге контрактных запчастей.

Связь дроссельной заслонки и системы ВКГ

Еще раз вернемся к системе вентиляции картера. По верхней трубке, вход в которую расположен во впускном тракте после ДМРВ и перед дросселем, при малой скорости работы двигателя засасывается свежий воздух в картер. А при высокой скорости работы двигателя по этой трубке высасываются картерные газы, причем та часть, которая не отфильтровывается от паров масла.

Таким образом, пары масла имеют доступ к дросселю и могут покрывать его, образуя всем хорошо известный налет.

Также масляные пары могут отражаться от резко закрытой дроссельной заслонки, и таким образом получать доступ даже к расходомеру.

Также добавим, что в морозную погоду при недостаточном прогреве двигателя через верхнюю трубку системы ВКГ также циркулирует влага и даже эмульсия. Они могут стать причиной обмерзания дросселя и образования более густого налета бежевого цвета. Такой цвет имеет масляная мена, смешанная со влагой.

Собственно, обильное образование влаги и конденсата в верхней трубке происходит из-за того, что двигатель не успевает прогреться в морозную погоду и выпарить всю влагу, поступающую в картер со свежим воздухом.

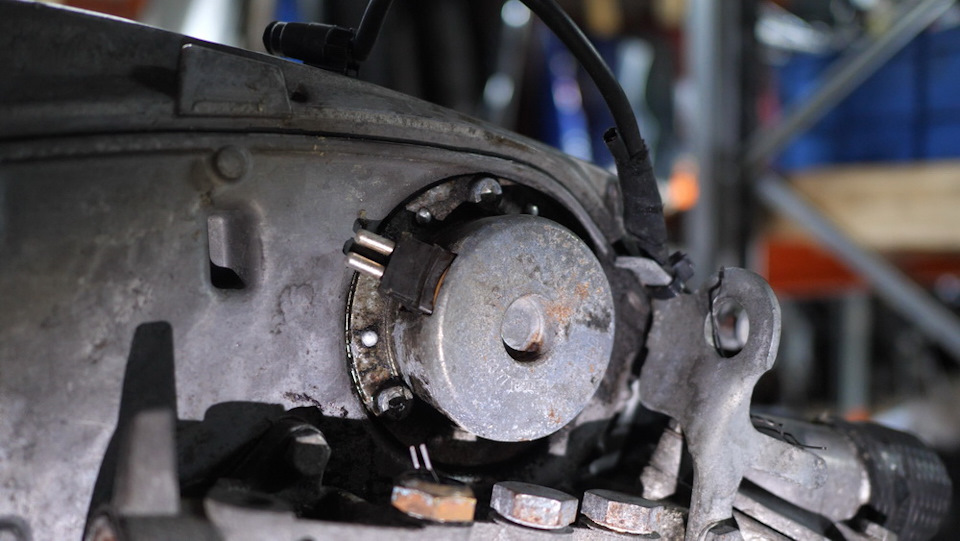

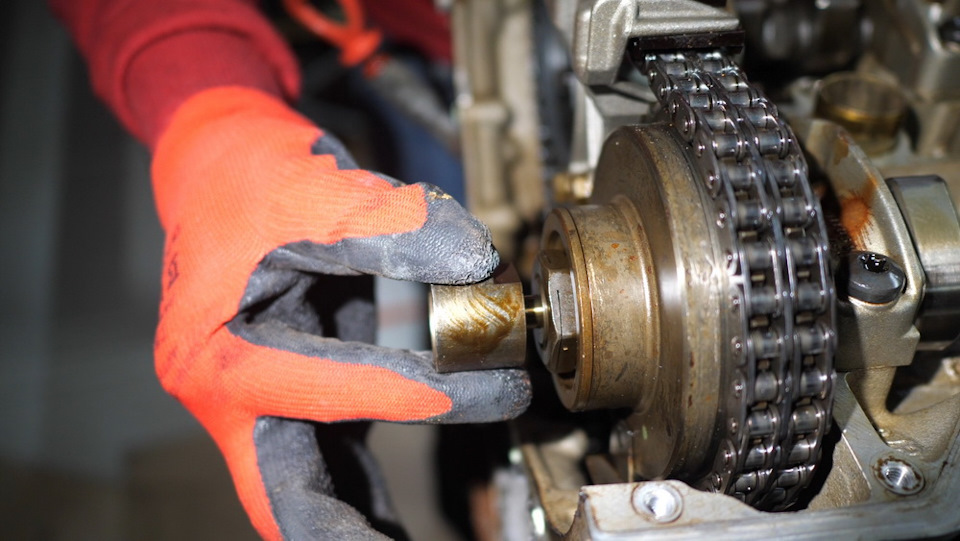

Фазовращатель

Многие годы на самых различных бензиновых двигателях Mercedes применялся оригинальный механизм изменения фаз. На двигателе М111 муфта фазовращателя расположена на впускном распредвале. Муфта управляется соленоидом, связанным с гидравлическим клапаном (соленоидом). В народе он называется «магнит». Он стоит на конце распредвала, соленоид (или «магнит») по команде соленоида перемещает золотник, таким образом открывая путь маслу, приводящему фазорегулятор.

С годами и пробегом золотник, приводимый магнитным полем, может просто заклинить в своем канале. Обычно это происходит при холодном пуске. Мотор начнет трястись, загорится ошибка, указывающая на муфту. Во многих случаях помогает снятие «магнита» и расшевеливание золотника, который находится в распредвале.

Также при больших пробегах разъем на «магните» может потечь маслом, что неплохо устраняется разборкой корпуса магнита и герметизированием. Если муфта фазовращателя стучит при работе, то причина кроется в падении мощности магнита. Его придется заменить.

Замены может потребовать и сама муфта, если при подвижном золотнике и исправном ЭБУ остается проблема с регулированием фаз.

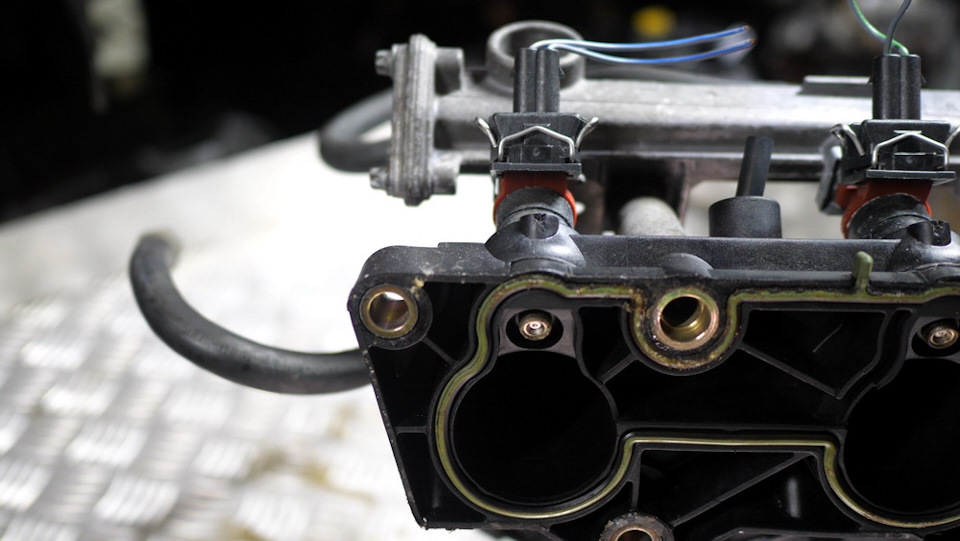

Форсунки
Из-за засорения форсунок двигатель неровно работает на холостых оборотах, теряет в мощности, чувствуется провал при разгоне. Замечено, что на двигатель М111 хорошо подходят и работают итальянские форсунки Siemens Deka Z1 с 2,5-литрового двигателя «Волги» и «Газели».

Выбрать и купить форсунки для двигателя Mercedes M111 вы можете в нашем каталоге контрактных запчастей.

Катушки зажигания

На двигателе М111 две сдвоенных катушки зажигания. Эти катушки чувствительны к износу свечей зажигания. Поэтому при неполадках с зажиганием нужно в комплексе оценивать и состояние свечей, и катушек. Старая свеча может быстро вывести из строя новую катушку.

На неполадки с зажиганием указывают провалы при разгоне, троение и сильное плавание оборотов, похожее на попытки двигателя не заглохнуть, если отключается один цилиндр.

Выбрать и купить катушки зажигания для двигателя Mercedes M111 вы можете в нашем каталоге контрактных запчастей.

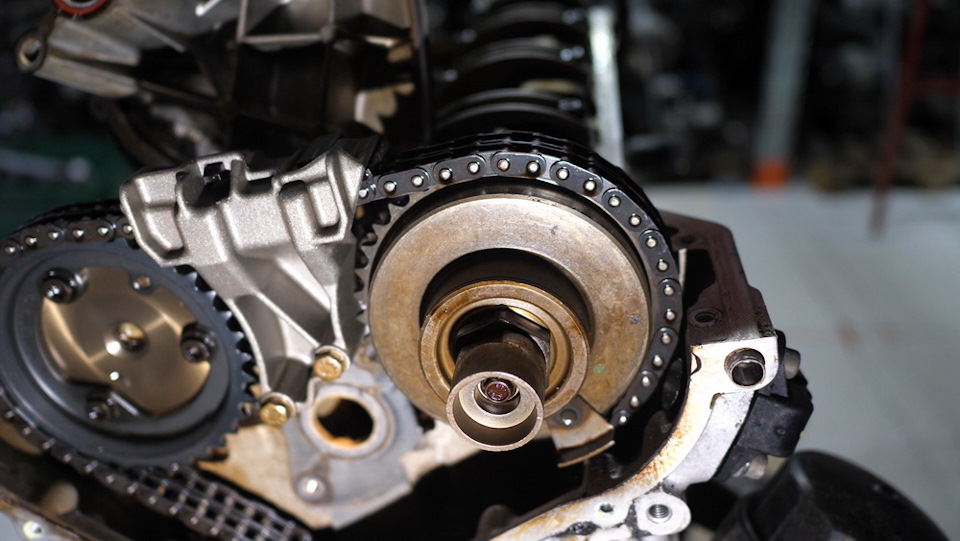

Цепь ГРМ

Цепь ходит более 300 000 км. При растяжении плавают обороты, слышно легкое лязгание цепи. Инженеры предусмотрели возможность четкого контроля растяжения цепи. Для этого нужно поочередно зафиксировать впускной и выпускной распредвал и проверить смещение коленвала. Распредвалы фиксируются штифтами через специальные отверстия. Если коленвал смещен относительно впускного распредвала более, чем на 30°, а выпускной более чем на 35°, то цепь подлежит замене.

Помпа

Помпа двигателя М111 считается слабым местом. Она просто начинает течь по уплотнению.

Прокладка ГБЦ
Прокладка ГБЦ двигателя М111 недолговечная. При пробеге более 300 000 км она рано или поздно даст течь масла наружу. Обычно течь появляется спереди справа, возле генератора. Для устранения течи придется снимать «голову», менять прокладку. Настоятельно рекомендуется проверить плоскость ГБЦ, также поменять маслосъемные колпачки.

Поршневая группа

Оставшиеся в живых двигатели М111 прошли много сотен тысяч километров, поэтому можно сказать, что цилиндропоршневая группа у них выносливая. Блок можно точить, производитель предлагает ремонтные размеры поршневых колец, поршней и всех вкладышей.

Жор масла у двигателя М111 случается, и возникает из-за задубевших маслосъемных колпачков и залегших поршневых колец.

Здесь по ссылкам вы можете посмотреть наличие на авторазборке конкретных автомобилей Mercedes заказать с них автозапчасти.

Источник

111 мотор мерседес тех характеристика. Двигатель M111 Плюсы и Минусы. Проблемы и недостатки двигателей Мерседес М111 Е18

Характеристики двигателя М111

Надежность, проблемы и ремонт двигателя Мерседес М111 2.3 л.

Модификации двигателей М111 Е23

Проблемы и недостатки двигателей Mercedes-Benz M111 2.3 л.

Эксплуатационные качества М111 Е22

Аналогичная с предыдущей версией конструкция мотора должна иметь идентичные показатели. Однако они отличаются благодаря разнице объёмов. При рассмотрении 111 мотора Е22 автомобиля Мерседес W124, наблюдаются следующие технические характеристики, указанные производителем в сопроводительной документации:

Мерседес с мотором 111

Разумеется, предложенное описание относится к нормально функционирующим двигателям. По отклонениям перечисленных параметров можно определить, что в агрегате имеются некоторые неисправности.

Тюнинг двигателя Mercedes M111 E23

Компрессор

Проводить манипуляции по увеличению мощности двигателя имеет смысл только с компрессорной версией, так как с атмосферником делать что-либо не выгодно и куда проще вместо него купить другой мощный двигатель Mercedes-Benz. В версии M111 E23 ML можно заменить шкив компрессора, прошиться соответствующей спортивной прошивкой и получить около 230 л.с. Вместе со спортивным выхлопом отдачу можно поднять до 240 л.с., двигаться дальше на 111-м движке смысла нет, проще заменить на более мощный.

Двигатель Mercedes M111

— один из самых распространенных и удачных двигателей Мерседес. Дебютировал двигатель Mercedes M111 на кузовах W202 и W124 с системой впрыска PMS, потом устанавливался на кузова W210, W163, W170, W208. Многократно модернизировался. После PMS оборудовался системами впрыска HFM и МЕ2.0.

Очень популярным был компрессорный вариант М111 (111.944/973/975) с механическим нагнетателем Рутса (американский Eaton M62), приводимым в движение ремнем привода агрегатов через электромагнитную муфту. При невключенной передаче компрессор подключался на оборотах около 1800 об/мин., в движении — сразу же. На двигателях M111Evo (111.956/982) нагнетатель М62 был заменен на Eaton M45 с постоянным приводом (без электромагнитной муфты).

Этот мотор стал первой мерседесовской четверкой с 4-мя клапанами на цилиндр (V16). Также двигатель М111 ознаменовал переход на электронные системы управления двигателем. На дорестайлинговых CLK устанавливалась система Bosch me 2.1, а c 2000 году на M111Evo — новая система SIM4 (Siemens).

Топливная система — многоточечный впрыск топлива (MultiPoint Fuel Injection)

Выпускался в следующих модификациях:

M111.941 — устанавливался на СLK200 (W208) и С200 (W202)

M111.944 — устанавливался на СLK200 Kompressor (W208) и С200 Kompressor (W202);

M111.945 — устанавливался на CLK200, (W208) и С200 (W202);

M111.957 — устанавливался на E200K (W210) (1998-2002)

M111.973 — устанавливался на CLK230, (W208) и SLK230 Kompressor (R170). По сравнению с 111.974 установка нагнетателя прибавила мощности до 214 л.с.;

M111.975 — устанавливался на CLK230, Kompressor (W208) и С230 Kompressor (W202). По сравнению с 111.974 установка нагнетателя прибавила мощности до 214 л.с.;

M111 Evolution

— следующее поколение двигателя M111. В конструкцию было внесено более 150 изменений, выпускался c 2000 года по 2002. двигатель получил обозначение М111Evo.

Так как в двигателе M111 Evo использовался компрессор Рутса, вал компрессора вращался постоянно, то усложнению подверглась лишь система регулирования давления наддува, которая и стала источником большого количества отказов впоследствии. Причины были как в проводке, так и в некоторых узлах (например заслонка регулирования давления, дроссельная заслонка).

Из примечательных отличий:

    На M111 EVO устанавливалась система управления двигателем SIM4 (Siemens).

Применена двойная система вентиляции картера.

Впервые применены трехэлектродные свечи с ресурсом 100000 км.

Для снижения шума при работе цепного привода все звездочки имеют прорезиненное покрытие.

Сокращено время достижения катализатором рабочей температуры.

Измененная, очень компактная форма камеры сгорания.

Читайте также:  Не греется двигатель ссангйонг

Блок цилиндров дополнен ребрами жесткости для снижения шума, для установки новой 6-ти ступенчатой коробки передач увеличен фланец крепления.

Использование компрессора Eaton M45 для двигателей с механическим наддувом, который обладает значительно сниженным уровнем шума работы подшипников. От электромагнитной муфты включения компрессора решено отказаться, по причине стремления к снижению веса двигателя и повышенного шума работы привода на холостом ходу.

Каналы в головке блока цилиндров оптимизированы с аэродинамическими характеристиками, чем улучшено наполнение цилиндров, сечение каналов овальное.

Применение шатунов с заданной линией излома. Шатун выполнен как единая кованая деталь и имеет на нижней головке заданную линию излома, по которой он разламывается, только после этого производится обработка поверхности под вкладыши. Данное мероприятие повышает точность соединения.

Датчик положения распределительного вала для 1 цилиндра с целью оптимального зажигания при холодном запуске и для определения состояния фазовращателя распределительного вала.

Функция быстрого запуска.

Вторичный воздух проходит через термопленочный расходомер воздуха вместо непосредственной подачи в нагнетатель.

Тюнинг двигателя M111 E18

Компрессор

В тюнинге двигателя М111 Е18 есть единственно верный и реально увеличивающий мощность путь, это купить контрактный двигатель Мерседес V6 и свапнуть его вместо 1.8 литровой четверки. Данный шаг позволит сэкономить средства и получить значительную мощность без ущерба для ресурса. Крайне тусклой альтернативой столь радикальным шагам, может стать чип-тюнинг с заменой выхлопа и установкой фильтра пониженного сопротивления, что обеспечит около 10 дополнительных лошадинных сил.

Атмосферный силовой агрегат, который в более поздних версиях оснащали и компрессором, выпустили на смену устаревшим предшественникам. Рядный четырёхцилиндровый двигатель был оснащён 16 клапанами. Атмосферных моторов этой серии было два: 2-литровый мощностью 136 л. с. и 2,2-литровый мощностью 150 л. с. Компрессорными были все версии, включая E18 и E23.

Характеристики двигателя М111

Технические характеристики

Итак, двигатель М111 – это рядная четверка с инжекторным впрыском и 16-клапанной головкой. Диаметр цилиндра составляет 89,9 миллиметров. Ход поршня – 78,7 миллиметров. Степень сжатия агрегата – от 8,5 до 10,6. Рабочий объем агрегата – 1998 кубических сантиметров. Максимальная мощность в зависимости от модификации – от 129 до 192 лошадиных сил. Крутящий момент – от 185 до 250 Нм. Двигатель рассчитан на 95-й бензин. Соответствует экологическому стандарту Евро-3. После модернизации агрегат стал соответствовать требованиям Евро-4.

111 мотор мерседес

Какие имеет динамические характеристики данный мотор? В среднем «Мерседес» с этим двигателем разгонялся за 10,6 секунды. Максимальная скорость – 210 километров в час. Самые лучше динамические характеристики были у машин на механике. Но в основном М111 укомплектовывался автоматом на четыре ступени. Что касается расхода топлива, он составлял от 7 до 14 литров в зависимости от условий эксплуатации (трасса и город соответственно). На автомате расход был всегда больше.

Надежность, проблемы и ремонт двигателя Мерседес М111 Е20 2.0 л.

Модификации двигателей М111 Е20

1. M111.940 (1992 — 1998 г.в.) — первая версия мощностью 136 л.с. при 5500 об/мин, крутящий момент 190 Нм при 4000 об/мин., степень сжатия 10.4, впрыск PMS. Ставился на Mercedes-Benz E200 W124/W210, C200 W202. 2. M111.941 (1994 — 2000 г.в.) — аналог М111.940 с Bosch Motronic. Ставился на Mercedes-Benz C200 W202. 3. M111.942 (1995 — 2000 г.в.) — аналог М111.940 с впрыском HFM. Ставился на Mercedes-Benz E200 W210. 4. M111.943 (1996 — 2000 г.в.) — версия M111.940 с компрессором Eaton M62, давление до 0.5 бар, степень сжатия снижена до 8.5, мощность 192 л.с. при 5300 об/мин, крутящий момент 270 Нм при 2500 об/мин. Ставился на Mercedes-Benz SLK 200 Kompressor R170. 5. M111.944 (1996 — 2000 г.в.) — версия M111.943 для Mercedes-Benz CLK 200 Kompressor C208 и C 200 Kompressor W202. 6. M111.945 (1994 — 2002 г.в.) — версия M111.942 для Mercedes-Benz CLK 200 C208 и C 200 W202. 7. M111.946 (1996 — 2000 г.в.) — версия M111.945 для Mercedes-Benz SLK 200 R170. 8. M111.947 (1997 — 2002 г.в.) — компрессорная модификация мощностью 186 л.с. при 5300 об/мин, крутящий момент 260 Нм при 2500 об/мин., степень сжатия 8.5. Ставился на Mercedes-Benz E200 Kompressor W210. 9. M111.948 (1995 — 2000 г.в.) — атмосферный вариант для Mercedes-Benz V 200 W638 с впрыском Siemens PMS, степень сжатия снижена до 9.6, мощность 129 л.с. при 5100 об/мин, крутящий момент 186 Нм при 3600 об/мин. 10. M111.950 (1995 — 2000 г.в.) — аналог М111.948 с впрыском HFM. 11. M111.951 (2000 — 2002 г.в.) — рестайлинговый мотор EVO, степень сжатия 10.6, мощность 129 л.с. при 5500 об/мин, крутящий момент 190 Нм при 4000 об/мин. Предназначался двигатель для Mercedes-Benz C 180 W203. 12. M111.955 (2000 — 2002 г.в.) — компрессорный аналог М111.951, нагнетатель Eaton M45, давление 0.37 бар, степень сжатия 9.5, мощность 163 л.с. при 5300 об/мин, крутящий момент 230 Нм при 2500 об/мин. Двигатель предназначался для Mercedes-Benz C 200 Kompressor W203, CLK 200 Kompressor C208 и E 200 Kompressor W210.

Проблемы и недостатки двигателей Мерседес М111 Е20 2 л.

Преимущества и недочёты атмосферников М111

Несмотря на то, что такие агрегаты давно были сняты с производства, на дорогах они встречаются и сегодня, причём в достаточно большом количестве. Особую популярность завоевали моторы первой рассмотренной категории М111 Е20. Такую преданность со стороны водителей двигатели завоевали благодаря неоспоримым достоинствам, а именно:

К сожалению, не обошлось без недостатков. Вероятной причиной можно считать недоработки конструкторского бюро, выпускающего моторы М111. Основными недочётами являются:

Тюнинг двигателя Мерседес М111

Компрессор

Наиболее рационально дорабатывать изначально мощную компрессорную версию M111 E20 ML, где меняется шкив нагнетателя на тюнинговый, ставится новая спортивная прошивка и мощность увеличивается до

210 л.с. С заменой выхлопа на спортивный, получим более агрессивное звуковое сопровождения, что усиливает ощущение возросшей динамики, вместе с этим добавятся еще около 5-10 л.с. Ставить турбину вместо компрессора не так выгодно, ибо под замену отправится половина мотора. Куда проще купить мощный контрактный двигатель Мерседес V6. Это же касается и тюнинга обычного атмосферного М111 Е20, здесь даже не стоит тратить время, только замена на мощный мотор.

Э то сегодня нам кажется, что марка Mercedes с самого своего рождения заняла причитающееся ей место на автомобильном Олимпе, с высоты своего положения взирая на потуги конкурентов приблизиться к своему недосягаемому статусу эталона респектабельности и комфорта. Для того, чтобы марка превратилась в зримый символ успеха, а звезды рок-н-ролла начали возносить со сцены молитвы c обращенными к боженьке просьбами купить им Mercedes-Benz, понадобились десятилетия по-немецки упорного труда. И важной вехой на этом пути стал автомобиль с заводским кодом W111, получивший прозвище «Рыбий хвост», Heckflosse.

Когда все пропало

Чтобы понять все значение W111 для развития марки, нужно отмотать ленту времени к 1945 году. Германия разгромлена и лежит в развалинах. Ее промышленность пребывает в состоянии комы. Положение компании Daimler-Benz иначе чем отчаянным не назовешь: завод в Штутгарте разрушен на 70%, завод в Зиндельфингере на 85%, завод грузовых автомобилей в Гаггенау разрушен полностью, как и завод дизельных двигателей Berlin-Marienfeld. В распоряжении компании осталась только практически не пострадавшая небольшая фабрика Benz в Маннгейме. В результате совет директоров вынужден записать в своей резолюции:

«Daimler-Benz больше не существует по причине физического отсутствия производственных мощностей».

Вот с такой стартовой позиции компания начала свое восхождение.

Почти десять лет Mercedes выпускал автомобили фактически еще довоенной конструкции, набираясь сил для рывка. Ситуацию не изменили ни новаторские, но дорогие и малосерийные купе 300SL, знаменитые Gullwing, ни практически штучные «аденауэры» стапельной сборки.

Затем наступила эпоха «понтонов». «Круглые» кузова типа «монокок» моделей W105, W121, W128 и W180, сохранившие классические линии и очертания колесных арок, отлично вписались в автомобильный мейнстрим пятидесятых. С этими машинами Daimler-Benz начал активное наступление на мировой рынок: автомобили поставлялись в 136 стран и были произведены в количестве более полумиллиона штук! Но самое главное — концерну удалось набрать опыт и нарастить «производственные мышцы».

И все же, несмотря на происходящий повсеместно «автомобильный бум», конкурентное давление на рынке было просто чудовищным. Мировые концерны, прежде всего — американские, ежегодно выпускали все новые и новые модели, постоянно повышая планку комфорта, скорости и стилевого своеобразия. Mercedes был нужен настоящий прорыв, нечто новаторское, способное оставить за кормой все попытки конкурентов. При этом автомобиль должен был сохранить традиции Mercedes — ведь основная покупательская аудитория марки была достаточно консервативной.

Заговор директоров

Вот на таком фоне и в начале 1956 года и состоялось рабочее совещание, собранное главным инженером и членом совета директоров концерна Рудольфом Уленхаутом. Помимо него, в совещании участвовали глава отдела разработки кузовов Карл Вилферт и главный моторист Daimler-Benz Йозеф Мюллер. Тему совещания можно было сформулировать так: «Что будет после понтонов»? Именно тогда был обозначен облик проекта, получившего код «W111». Одной из главных задач было увеличение размеров и объема как пассажирского салона, так и багажника.

Сказано — сделано. Немец, как известно, мужчина серьезный и зря трепаться не любит. По сравнению с «понтонами» длина салона выросла на 12,5, а ширина на 5 см. При этом объем багажника был увеличен почти на 50%! И тут настало время включиться в работу Бела Барени, главному гуру концерна в вопросах безопасности. К тому времени он уже запатентовал в 1952 году систему пассивной безопасности, при которой автомобиль должен был состоять из трех последовательно расположенных зон. В середине — жесткая капсула, обеспечивающая геометрическую целостность и исключающая проникновение в салон других элементов кузова при ударе. А вот примыкающие к ней спереди и сзади зоны должны были поглощать и рассеивать энергию удара за счет деформации специальных элементов.

Первые опыты, проведенные на «понтоне» W120, показали перспективность такого подхода, но для того, чтобы система стала по-настоящему эффективной, она должна изначально закладываться в конструкцию. Вот таким автомобилем, в котором зоны деформации стали органическими деталями силовой структуры кузова, и стал W111.

Желающие могут найти в Интернете старый рекламный ролик 1959 или 1960 года, на котором запечатлены моменты краш-тестов W111. Сегодня эти испытания кажутся несколько наивными, ведь в распоряжении конструкторов Mercedes не было ни специальных стендов, ни отработанной методики, ни нафаршированных датчиками манекенов. Но тогда, в 1959-м, автомобиль, заботящийся о безопасности владельца и действующий по принципу «сам погибай, а хозяина выручай», был абсолютной новинкой.

Новое, но старое

Но перед создателями W111 стояла еще одна сложнейшая задача: разработать новаторский, даже футуристический дизайн, который мог бы просуществовать, не старея, хотя бы лет 10. Но при этом он не должен вызывать раздражения у солидных предпринимателей, состоятельных адвокатов и респектабельных докторов – словом, у не самых бедных слоев населения, на которые концерн и ориентировался.

И вот, когда осенью 1959 года на стенде автосалона во Франкфурте упало скрывающее новинку покрывало, автомобильная Европа ахнула. Это сегодня W111 кажется нам ветераном, отошедшим от дел и удалившимся на покой, чтобы прогуливаться в приятных местах с такими же старичками, вспоминая дни былой славы. Но тогда это было как вспышка, как дуновение свежего ветра.

Читайте также:  Ремонт двигателя мотоблока викинг

Mercedes 230 S W111

Я неслучайно написал «почти» и «кажущиеся». Немецкие стилисты отлично знали, что если провести хоть одну горизонтальную линию на кузове по линейке, то автомобиль зрительно прогнется. А вот такая «архаичная» деталь, как отделенная от фар кузовными элементами облицовка радиатора, осталась на месте. Изящно очерченные колесные арки с краями, чуть-чуть выступающими за габарит кузова. Гнутые панорамные стекла. Сдвоенные фары, расположенные по вертикали и накрытые общими прозрачными колпакам, как на престижном родстере Mercedes 300SL. И — почти прямые, строгие линии, и кажущиеся плоскими поверхности!

Кому-то это может показаться странным, ведь уже на 300SL 1955 года была широкая горизонтальная облицовка c единственным поперечным брусом (очень популярное решение в те годы), несущим вместо американской «пули» фирменную трехлучевую звезду. Почему бы не оформить переднюю часть новинки в таком же ключе? Ан нет, узнаваемость и историческое единство стиля показалось немецким дизайнерам важней непосредственного следования за модой. Ну и «вишенка на торте»: аккуратные, тянущиеся вдоль задних крыльев плавнички, за которые автомобиль и получил свое прозвище.

А Вилферт против!

Нужно сказать, что главному стилисту проекта, Карлу Вилферту, эта деталь совершенно не нравилась. Если верить мемуарам, он был вынужден согласиться на нее только после длительных уговоров и серьезного давления специалистов по продажам. Дело в том, что как раз в эти годы концерн планировал интервенцию в США, на самый большой и емкий автомобильный рынок планеты.

Ну а там в это время правил бал рожденный гением Харли Эрла «аэрокосмический дизайн», и стилисты Большой Тройки соревновались в том, кто сделает венчающие задние крылья кили-плавники выше, чем у конкурентов. У некоторых моделей эти плавники возносились над уровнем крышки багажника чуть ли не на полметра…

В общем, Вилферта убедили, что без плавников никак нельзя. Тем не менее он всегда вынашивал идею убрать эту деталь, что, в конечном итоге, и было сделано – сначала при запуске двухдверной версии, к которой приложил руку знаменитый Поль Брак, а затем при рестайлинге конца шестидесятых. Плавники сначала превратились в небольшие округлые наплывы, а затем, по мере эволюции представительских автомобилей Mercedes, и совсем исчезли.

Вполне на уровне оказалось и оформление салона. Посетителей автосалона во Франкфурте поражали и отделанные мягкими материалами панели, и сочетание кожи и дерева, и комбинация приборов, напоминающая панель управления дорогого радиоприемника Telefunken, с вертикальной ленточной шкалой спидометра. Ну а форма рулевого колеса, с эмблемой, расположенной в центре мягкого кожаного «полубублика» и дополнительной рамкой сигнала, стала визитной карточкой Mercedes на десятилетия.

Новаторскими казались и отдельные кресла вместо единого переднего дивана, и карманы в дверях, и втягивающиеся ремни безопасности. А такая деталь, как передние «форточки», которые можно открыть на заданный угол, вращая ребристые кругляши на дверях? А изящно изогнутые дверные ручки? А кнопка открывания багажника со специальным крючком под палец? На самом деле, интерьер W111 и сегодня не выглядит совсем уж устаревшим.

Три шестерки

И все же, открывая массивную дверь и занимая место в широком и мягком водительском кресле практически без боковой поддержки, ты испытываешь чувства путешественника во времени. Так и хочется вообразить себя каким-нибудь персонажем. Так кем же себя представить? Мафиози из итальянского или французского боевика? Что греха таить, элите европейского преступного мира надежность и комфорт новых автомобилей Mercedes понравились ничуть не меньше, чем элите бизнеса. Нет, лучше я представлю себя советским разведчиком Ладейниковым из «Мертвого сезона».

Кстати, в фильме он ездил на таком же Heckflosse с шильдиком 230 S. Это значит, что под его капотом была 120-сильная рядная «шестерка», и это был автомобиль выпущенный после 1965 года. До того в качестве силового агрегата использовался рядный шестицилиндровый двигатель объемом 2,2 литра. В автомобилях начальной комплектации 220 b он был оснащен одним карбюратором и развивал 95 л. с. Отличительными особенностями модели 220 b было малое количество хрома, простые заглушки на ступицах и двери без карманов.

«Средняя версия», 220 Sb, оснащалась 110-сильным мотором с двумя карбюраторами и могла разгоняться до 165 км/час. Ну а самый дорогой и роскошный вариант, 220 SEb, щеголял системой впрыска Bosch, 120 «лошадками» под капотом и максимальной скоростью в 172 км/час. Позднее, в 1969 году, появилась самая мощная и быстрая версия, 350 SE, оснащенная 3.,5-литровым V8 мощностью 200 л. с. Эта «зверюга» уже могла разгоняться до скоростей, превышающих 200 км/час, даже с АКПП, «съедающей» как минимум 5 километров «максималки» и секунду разгона.

Я — Бёрингер!

Но вернемся к «Мертвому сезону»… Ладейников по фильму действует под маской преуспевающего бизнесмена средней руки. Все правильно, именно они и были главными потребителями Heckflosse. Но вот завершается череда драматических событий, опознаватель, бывший узник концлагеря актер Савушкин (в фильме его гениально играет Ролан Быков) узнает нацистского преступника, профессора Хасса, но его захватывает агент западногерманской разведки.

Ладейникову удается спасти Савушкина и отправить его с документами на Родину. При этом он таранит автомобиль немецкого агента. Естественно, система безопасности помогает ему остаться в живых. И вот я сижу со сломанной ногой, хотя и вполне живой (в отличие от резидента БНД) около разбитого W111 и спокойно произношу прикатившему на место происшествия начальнику местной контрразведки (кстати, он перемещается на купе Mercedes 300 SL Gullwing): «Прошу записать, что при аресте я сопротивления не оказал….»

Или ну их, эти выдуманные истории? Может быть, представить себя Вальтером Шоком, пилотом команды Mercedes в чемпионате мира по ралли 1960 года? Или нет, Вальтер Шок — это слишком круто. Он уже был титулованным спортсменом и в 1960-м выиграл для Mercedes все, что только возможно — и ралли Монте-Карло, и Акрополис, и Тулипу, и Аллобергес, и ралли Польши, а в Женеве и на «Ралли Викинг» он финишировал вторым, завоевав титул Чемпиона Европы.

Лучше представлю себя его товарищем по команде Евгением Бёрингером, который тогда был еще новичком, но тоже выступил очень прилично, во всяком случае, на ралли Монте-Карло он был вторым. Решено, я Бёрингер, тем более, что Евгений, как и я, любил готовить, и закончив спортивную карьеру, стал владельцем отеля и шеф-поваром в собственном ресторане. Пять, четыре, три, два, один, старт!

С некоторым трудом осваиваю науку переключения скоростей при помощи рычага на рулевой колонке (еще одна дань требованиям американского рынка). Удивительно, но спустя полвека после того, как автомобиль сошел с конвейера, коробка работает достаточно четко, хотя где первая, где вторая и третья, как включить заднюю передачу, я разобрался не сразу.

Нет уж, ну его. Буду самим собой и использую Mercedes 230 S 1967 года выпуска именно для того, для чего в наши дни и используют олдтаймеры: для неторопливой прогулки по красивой лесной дорожке. Буду наслаждаться хорошей погодой и плавностью хода. И — завидовать хозяину этого замечательного автомобиля. Ведь он в любой момент может вывести его из гаража и отправиться на прогулку, воображая себя кем угодно: хоть Ладейниковым, хоть Бёрингером, хоть Господом Богом, исполнившим мечту Дженис Джоплин.

На смену технически устаревшему M102 в 1992 году немцы приступили к выпуску совершенно нового бензинового мотора M111. Большое внимание было уделено системам впрыска топлива и зажигания, теперь они имели электронное управление. По сравнению с предшественником двигатель стал более компактным, но блок так же изготовлен из чугуна, а головка из легкосплавного металла.

Основные новшества и преимущества силового агрегата

По отзывам владельцев можно точно сказать, что *111 двигатель Мерседес* является одним из самых надежных и удачных, что подтверждается эксплуатационными сроками. На этом агрегате применены такие инженерные решения:

Технология использования 4-х клапанов в связке с электронным управлением позволила значительно сократить топливное потребление, но вместе с тем увеличить производительность мотора.

Недостатки и проблемы мотора

Среди популярных проблем отзывы отмечают течь масла. Причиной тому является повышенный износ прокладки головки блока. Проблема решается путем замены уплотнительного элемента. Следующая проблема – это потеря мощности и повышенный расход топлива. Такое явление происходит вследствие неисправности расходомера воздуха. Его ресурс составляет порядка 100 тысяч километров.

Среди «детских болезней» владельцы отмечают повышенную шумность работы. Этот недостаток никак не устранить. Также мотор требует частой замены свечей зажигания. Их ресурс составляет около 20 тысяч километров. Водяной насос служит около 100 тысяч. На пробеге за 200 владелец может столкнуться с таким явлением, как трещины в выпускном коллекторе. В остальном, двигатель весьма надежный и не доставляет проблем владельцу.

HFM – система впрыска и зажигания двигателя Мерседес серии 111

Через три года, в 1995 году для серии 230 E конструкция силовой установки была усовершенствована. Основная доработка состояла в создании системы HFM, суть которой заключается в управлении агрегатом с горячепленочным расходомером воздуха. В его электронном блоке сосредоточены такие функции:

Впрыск осуществляется через электромагнитные форсунки, на которые подается определенная доза горючей смеси. Ее количество определяется рядом параметров:

Распределение высокого напряжения в системе зажигания происходит без каких-либо подвижных частей – напрямую от блока HFM к катушкам зажигания. При этом две свечи работают от одной катушки. Конструкция *111-го двигателя компании Мерседес* настолько продумана, что даже при выходе из строя горячепленочного расходомера воздуха, система продолжает работать, вырабатывая замещающий сигнал в зависимости от оборотов и положения заслонки.

Модификации силовой установки

Агрегат выполнялся в различных вариациях по мощности и объему. Широко известны и до сих пор пользуются популярностью модернизированные экземпляры мерседесовского мотора:

Система механического наддува с применением роторного насоса братьев Рутс позволила на 25% увеличить показатели крутящего момента. Автомобили, на которые устанавливалось два типа нагнетателей – Eaton M62 и M45, получили приставку «Kompressor». Разница между ними состояла в том, что первый вариант насоса работал с перерывами и подключался с помощью электромагнитной муфты, в то время как второй – функционировал в системе постоянно.

Как известно, немцы постоянно прогрессируют в технической сфере. На рубеже столетия двигатель пережил серьезную реконструкцию, получив приставку EVO (Evolution). Более 150 компонентов конструкции было изменено, среди них:

Угол опережения в *двигателе М 111 инженеры Мерседес* решили сформировать электронной системой для каждого цилиндра по отдельности. Немаловажную роль играет и схема предотвращения детонации, действующая адаптивно. Иридиевые свечи гарантируют бесперебойную работу на протяжении 100 000 км пробега.

На какие автомобили Mercedes-Benz устанавливался мотор M111

В зависимости от комплектаций данная силовая установка устанавливалась на такие серии:

Среди отечественных автолюбителей семейство 111-х моторов заслужило только положительные отзывы благодаря своей надежности и высокой ремонтопригодности. Даже в нынешнее время он выглядит достаточно свежим и технически совершенным. Начиная с 2002 года, штутгардцы выпустили в серию следующее поколение силовых агрегатов – М 271, которое использовало уже алюминиевый блок цилиндров.

Источник
